Акустическая волна (акустическая эмиссия)
Мониторинг вращающегося устройства
Применение
Мониторинг состояния имеет жизненно важное значение для механического оборудования (состояние повреждения, состояние смазки и т. д.), которое в основном основано на вращающемся движении для выполнения определенных функций и широко используется в электроэнергетике, нефтехимии, металлургии, машиностроении, аэрокосмической промышленности и других важных машиностроениях. поля.
Например: коробка передач, центробежный вентилятор, центробежный насос, паровая турбина, газовая турбина, генератор, двигатель, центробежный компрессор, гидравлическая турбина, авиационный двигатель, центробежный сепаратор, токарный станок, шлифовальный станок и другое вращающееся механическое оборудование.
Подшипник/редуктор ветряной турбины
Насос
Турбогенератор
Центробежный компрессор

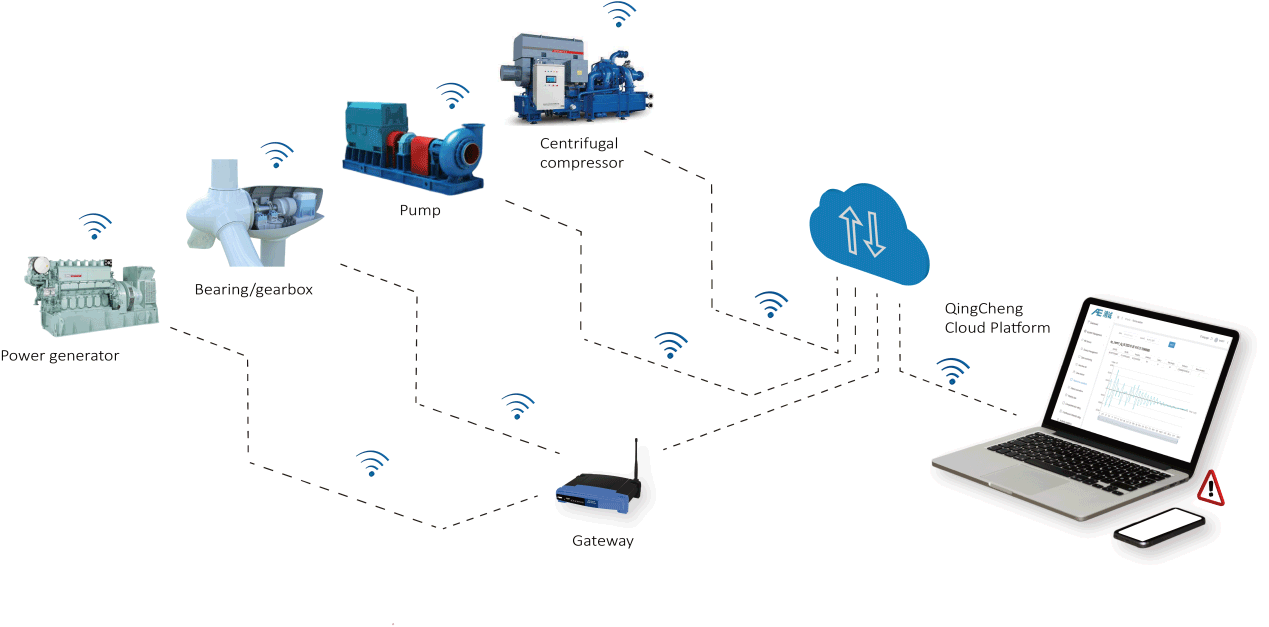

Система мониторинга акустической эмиссии RAEM2, разработанная Qingcheng Ltd, является новейшим продуктом IoT-AE, который может точно отслеживать состояние вращающегося оборудования, такое как износ, состояние смазки, повреждения в оборудовании и т. д.
✬ В основном используется для контроля повреждений подшипников (подшипников скольжения, качения) вращающегося оборудования и различных деталей, установленных на вращающемся валу.
| Объект мониторинга | подшипник качения; Скользящий подшипник; Рабочее колесо; Механизм; Связь; ... |
| Решение | Несколько RAEM2; Батарея заряжена |
| NМесто установки | Неподвижная часть вращающегося оборудования |
| Количество | Несколько |
| Принцип | При работе вращающегося оборудования генерируются акустические волны, в том числе те, которые слышны человеческим ухом, и те, которые находятся за пределами звукового диапазона, которые не слышны человеческим ухом. Акустическая волна должна иметь разный спектр для разных состояний (нормальная эксплуатация, износ, загрязнение и износ смазки и т. д.). Акустическая волна принимается монитором RAEM2, а соответствующее состояние получается посредством качественного и количественного анализа монитора и облачной платформы Интернета вещей. |

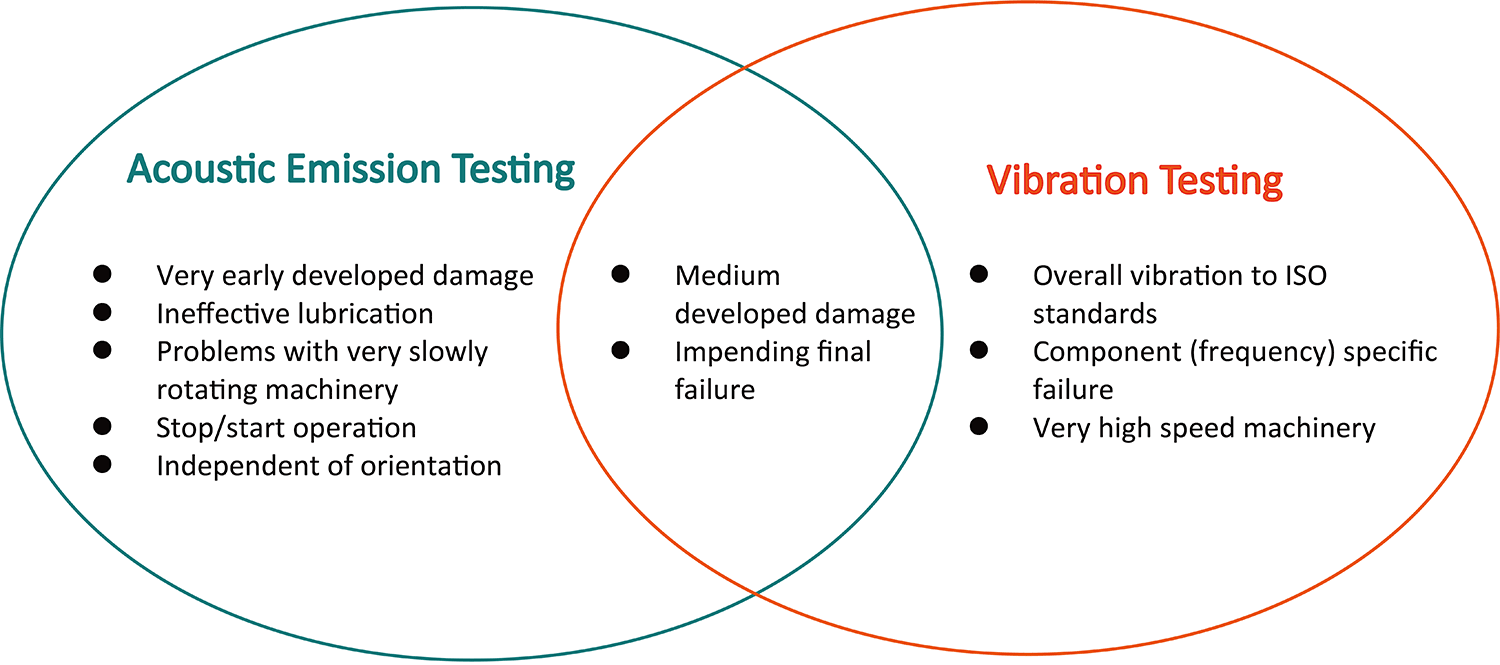

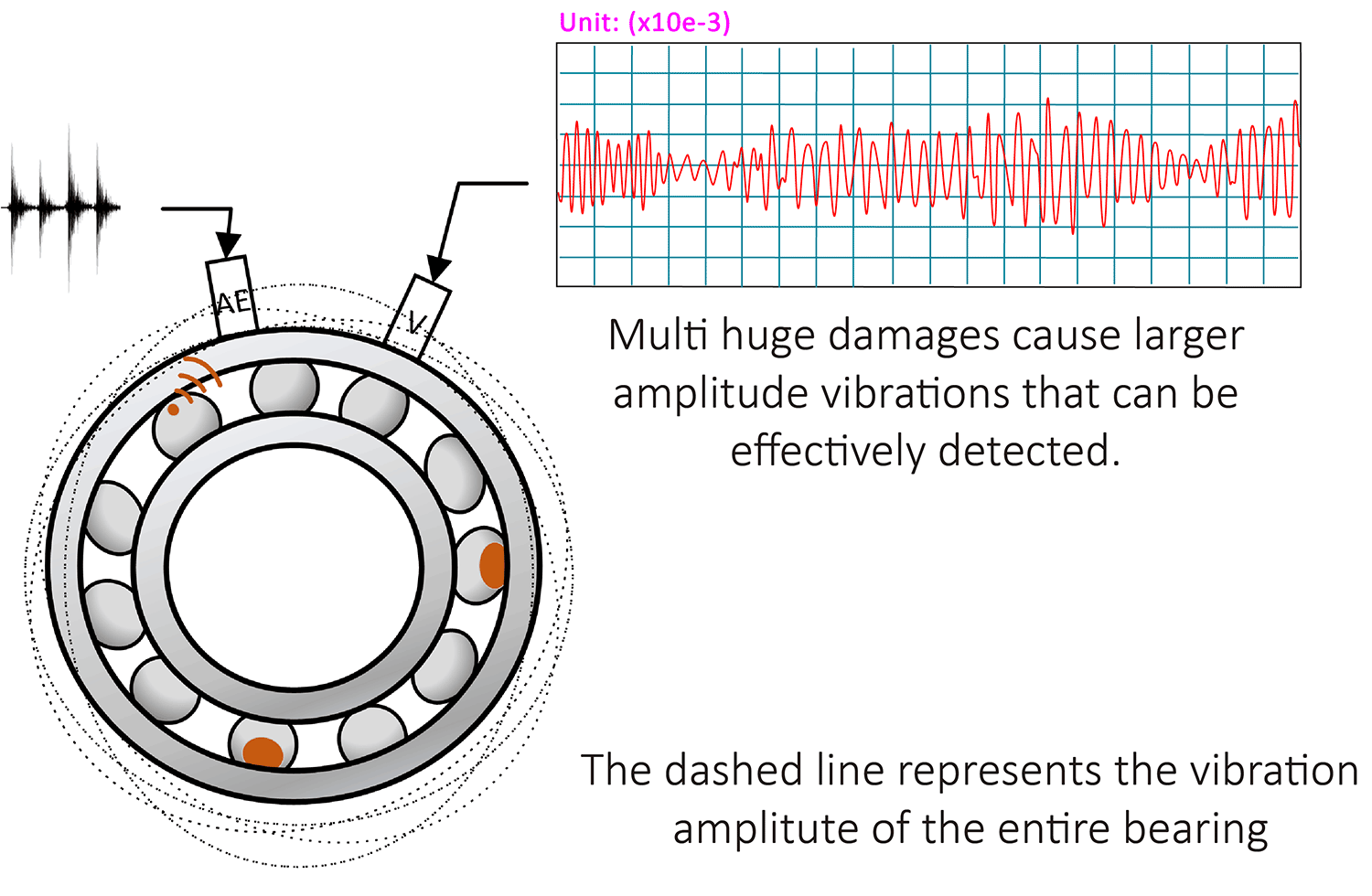

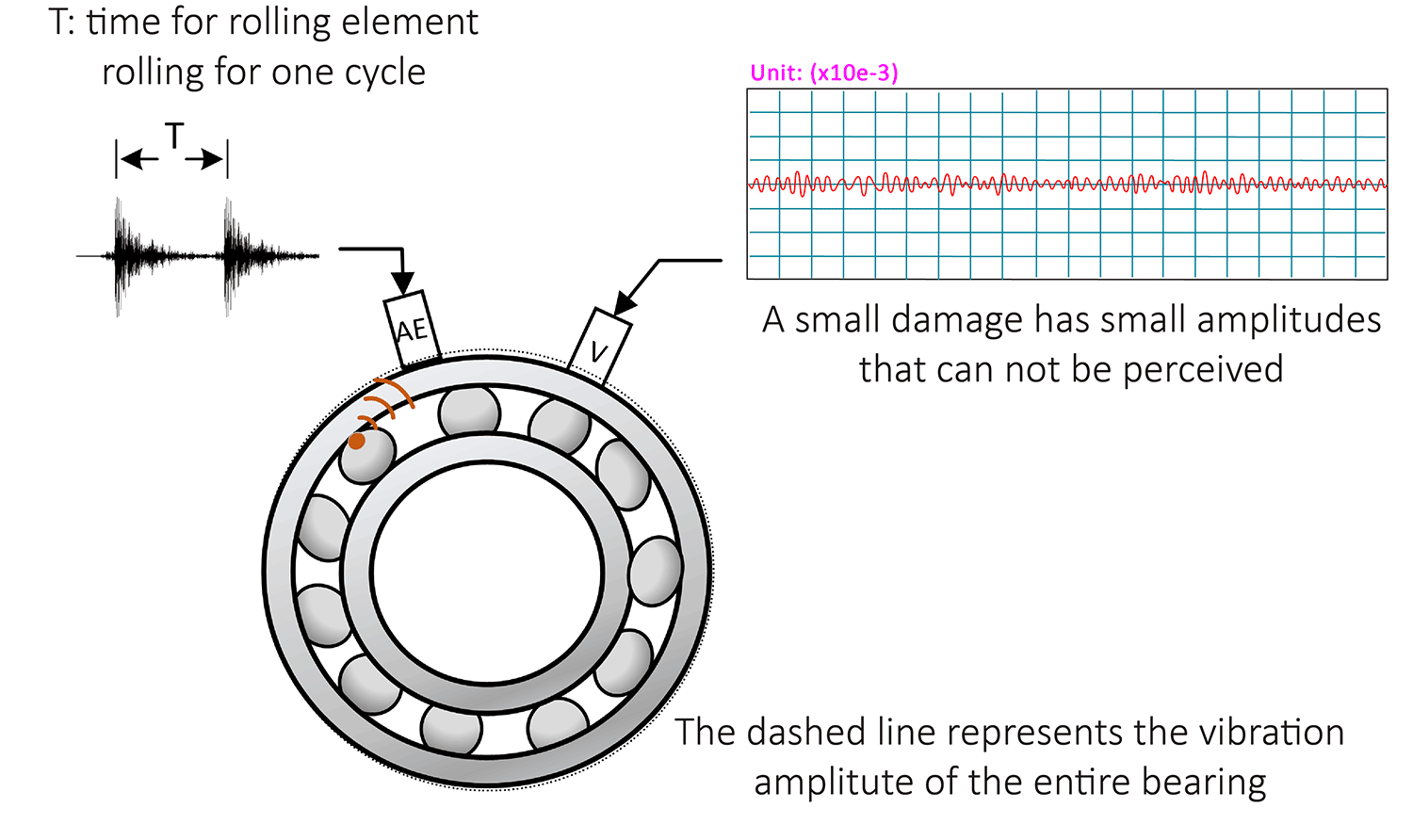

Вибрация против.
В настоящее время для мониторинга состояния вращающегося оборудования широко используются испытания на акустическую эмиссию и вибрацию. Однако технологию акустической эмиссии можно также использовать для мониторинга состояния вращающихся машин, что дает дополнительные преимущества.
Тестирование акустической эмиссии
- Обнаружьте акустические волны от местного источника звука.
- Как для переходных, так и для устойчивых сигналов, таких как растрескивание или износ.
- Обнаружение низкочастотных и высокочастотных сигналов.
- Датчик должен быть установлен на поверхности объекта обнаружения.
- Высокая чувствительность к локальным состояниям и первоначальным повреждениям.
Вибрационные испытания
- Обнаружение общей вибрации всей конструкции.
- Just for steady-state signals, such as wear or corrosion.
- Detect low-frequency signals.
- Sensor is unnecessary to install on the surface of the detection object.
- Low sensitive to the local states and initial faults.
RAEM2 Monitor
Installation site: fixed part of a rotating device.
(Multiple monitors can form a multi-channel monitoring system for real-time monitoring of large equipment)
For example, when monitoring the rotating components such as amusement facilities, the monitor should be far away from the position of bolt connection and support as far as possible; In local monitoring, the measured part should be located in the middle of the monitor array.
Characteristic
- Time trigger
- Continuous signal acquisition
- Remote monitoring, long-term monitoring and diagnosis
- Low power consumption and low cost
Procedure
- Rotating equipment (bearing, gear box, etc.) needs 1-8 monitors.

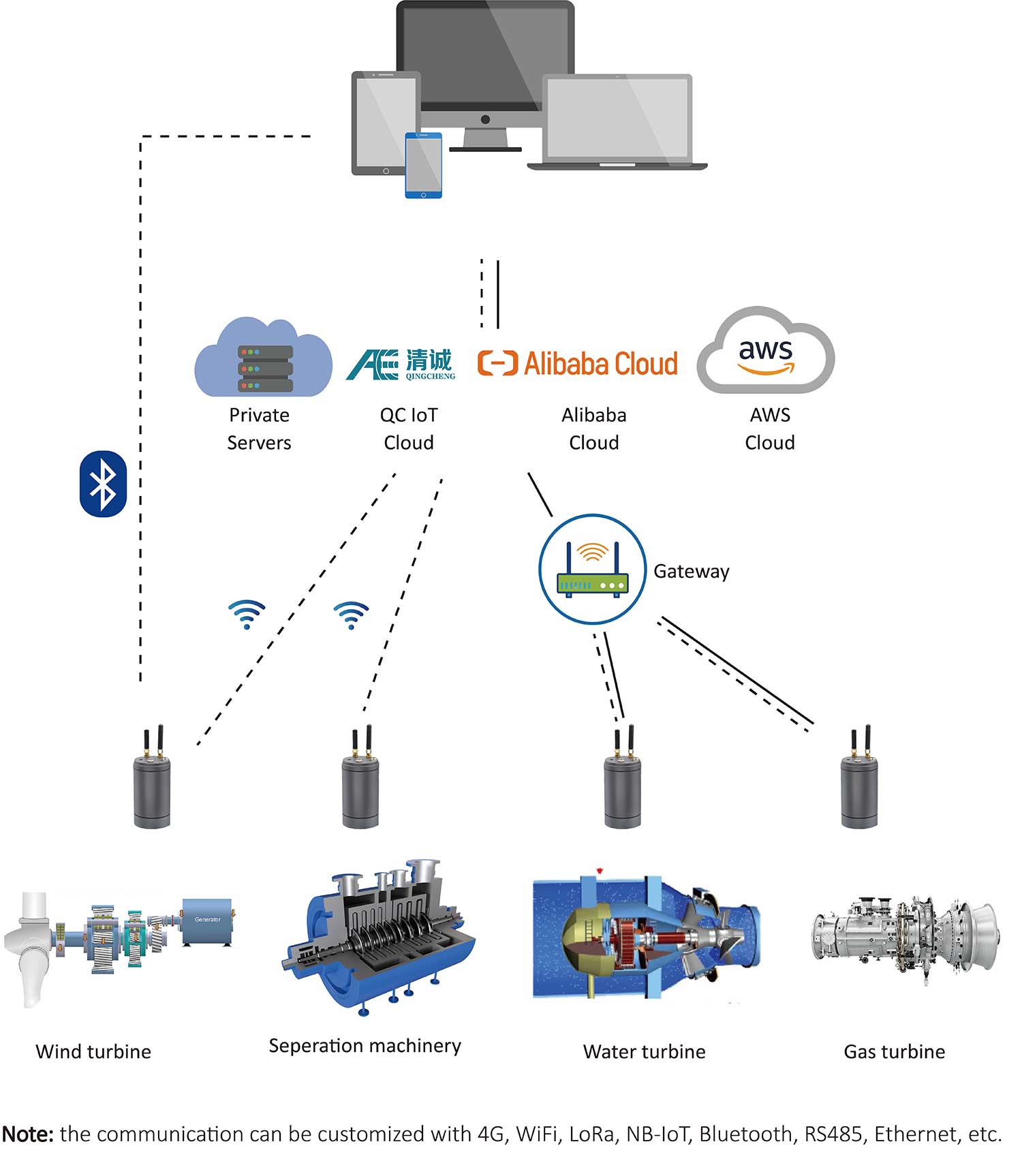

- The monitor communicates with central control server, monitoring screen or IoT platform though Wi-Fi or gateway or 4G.
- Timing start and sleep system, timing data acquisition.
- Obtain criteria standard from data analysis and processing
- Alarm information based on the criteria
Data Display & Analysis System
The RAEM1 output data can be displayed on:
-
SWAE software

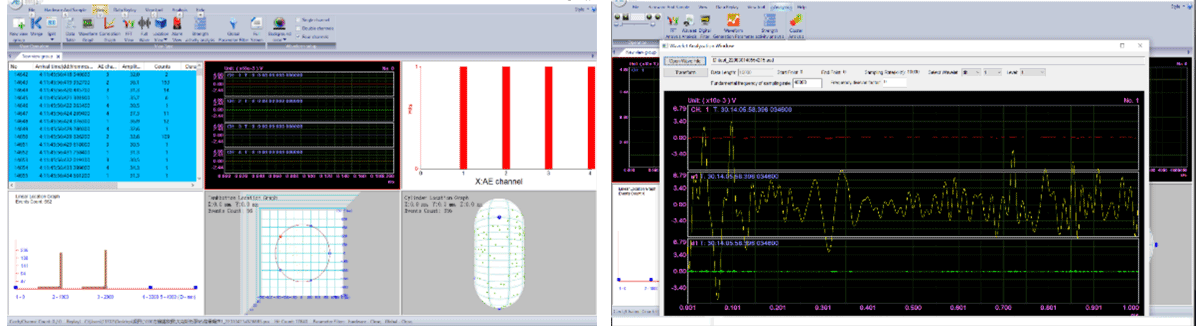

SWAE Software-Computer
The data can be downloaded from the cloud for further analysis by SWAE software, or sent directly to SWAE software for real-time analysis and processing to understand the defect details. Such as defect location analysis, parameter analysis, correlation graph analysis, waveform analysis, FFT, wavelet transform, rating analysis, etc.
-
Qingcheng IoT Cloud Platform
Cloud platform
Qingcheng IoT cloud platform, Ali Cloud platform, Amazon cloud platform, etc.
Note: The cloud platform can be customized according to customer requirements.
Real-time data display: users can carry out remote monitoring through the cloud platform and the cloud platform can push alarm information to users automatically when the device is abnormal.
-

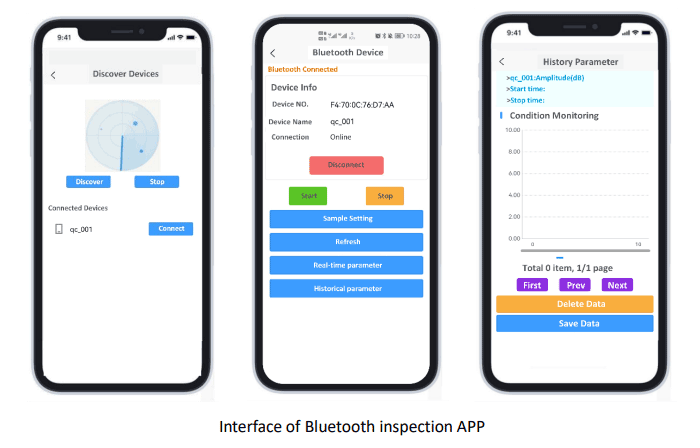

Bluetooth App Patrol
Onsite inspection with mobile phone
This system supports onsite inspection by connecting devices with smart phone via Bluetooth for device Settings and data monitoring.
- Or other post data analysis using our transmission protocols, such as RS485
