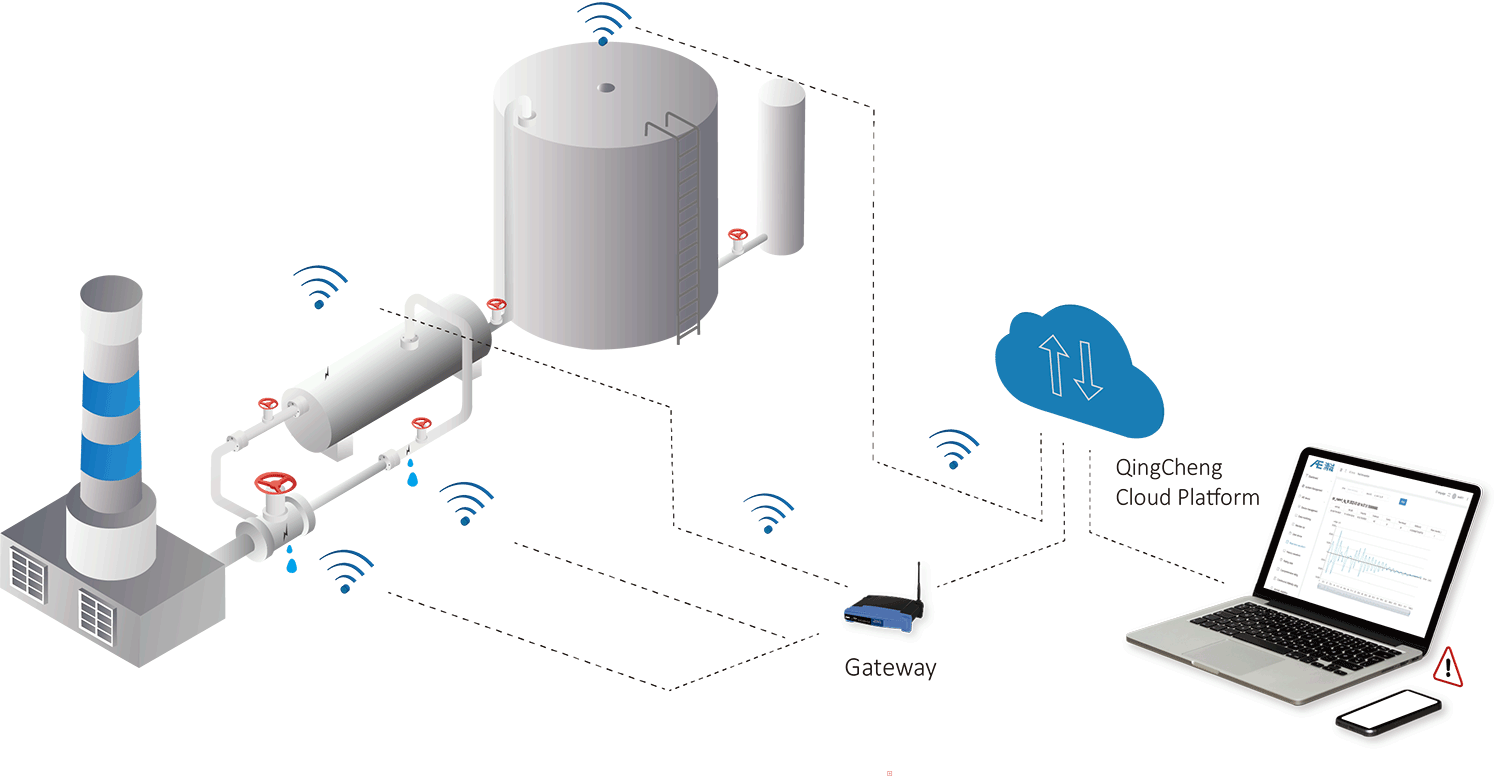

Система обнаружения и мониторинга утечек использует технологию акустических волн (акустической эмиссии) для обнаружения, анализа и мониторинга состояния и местоположения утечек, чтобы пользователи могли получать информацию о состоянии измеряемого оборудования в режиме реального времени и заблаговременно предупреждать об утечках, если они происходят, чтобы предотвратить повреждение имущества. потери или катастрофы.
Система контроля утечек подходит для различного герметичного оборудования и применений, включая:
-
Клапан
-
Трубопроводы и трубопроводные системы
-
Сосуды под давлением
-
Резервуары для хранения
-
С днем рождения
-
Теплообменники
-
Насосы
-
Вакуумные системы и т.д.
независимо от того, является ли внутренняя среда жидкостью, газом или смесью того и другого.
Продукты для обнаружения и мониторинга утечек
![](/uploads/231017/SVLD1-1.png)

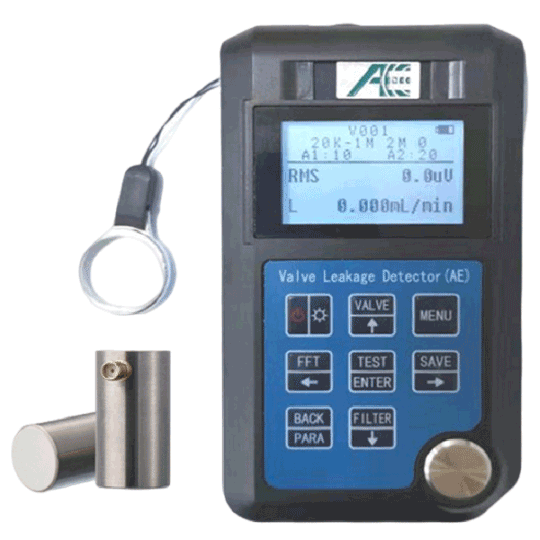

СВЛД1
SVLD1 — это портативный течеискатель клапанов, использующий тестирование акустической эмиссии.
-
Легкий и портативный
-
Питание от двух батареек типа АА.
-
Простота ручного управления: соедините на поверхности и начните измерять утечки.
![](/uploads/231017/RAEM2.png)

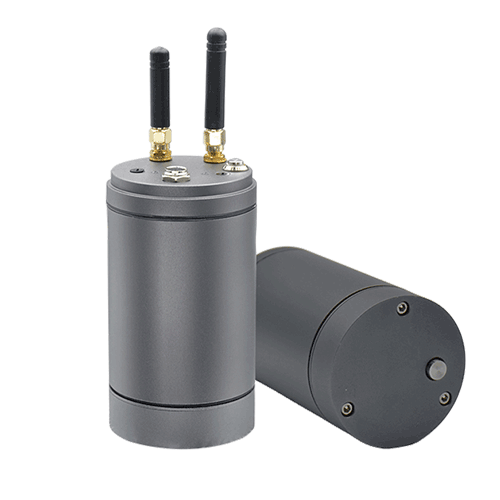

РАЭМ2
RAEM2 — это универсальная беспроводная система мониторинга IoT-AE.
-
Датчик, процессор, средства связи и аккумулятор встроены, готовы к использованию.
-
Время запуска и экономия энергии для длительного использования
-
Беспроводные дистанционные автоматические операции
-
Подходит для автоматического контроля утечек.
![](/uploads/231017/multi-channel.png)

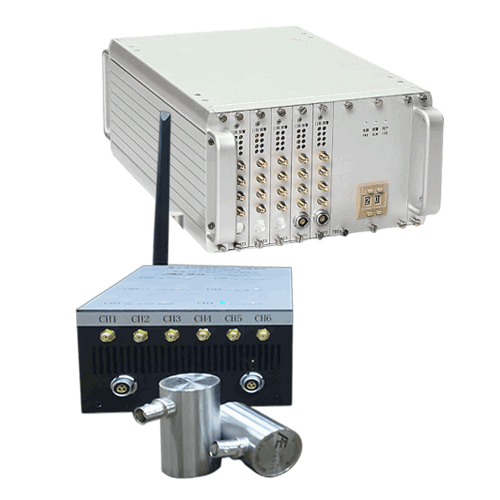

САЭУ3Х или РАЭМ1-6
Многоканальная система тестирования или мониторинга
-
Объединение нескольких датчиков в сеть для определения точных мест утечек
-
Подходит для точной локализации при тестировании или мониторинге утечек.
Жидкость, хранящаяся в герметичном оборудовании, вытекает наружу через сливное отверстие из-за разницы давлений. В процессе распыления жидкости наружу механические волны генерируются и передаются наружу из-за турбулентности, трения, газификации жидкости и столкновения твердых частиц, что представляет собой явление утечки, вызывающее акустические волны, также известное как явление обобщенной акустической эмиссии. Этот метод обнаруживает утечки в герметичном оборудовании и определяет место утечек путем сбора и анализа сигналов акустической эмиссии.
В процессе утечки переходные изменения колебаний давления вблизи места утечки различны, а результирующие сигналы акустической эмиссии имеют широкий спектральный диапазон.
1) Облачная платформа для RAEM
![](/uploads/231017/cloud.png)
Облачная платформа Qingcheng IOT, Alibaba Cloud, AWS и другие платформы доступны для использования в качестве терминала данных для отображения, хранения и анализа. Ниже в качестве примеров перечислены функции облачной платформы QingCheng IoT:
-
Параметры AE в реальном времени и отображение формы сигнала
-
Удаленное управление и настройка устройств
-
Хранение и загрузка исторических данных
-
Удаленное обновление прошивки системы
-
Рейтинг значений параметров для запуска тревожных уведомлений об аномальных действиях
2) Программное обеспечение SWAE для SAEU3H/RAEM1-6.
Система SAEU3H или RAEM1-6 может использовать программное обеспечение анализа SWAE для анализа данных в реальном времени, а также для последующего анализа данных.
-
Различные представления и аналитические функции, анализ местоположения, анализ корреляционного графика, анализ формы сигнала, быстрое преобразование Фурье, вейвлет-преобразование и многое другое;
-
Хранение данных и возможность экспорта в другие форматы для стороннего анализа.
![](/uploads/231017/valve-leak-monitoring-image7.png)

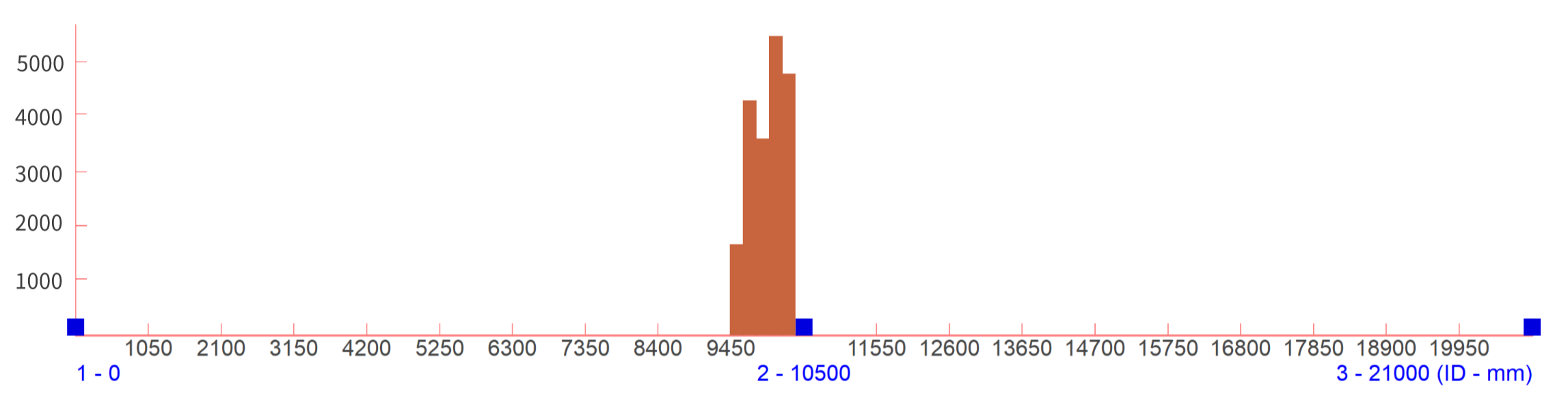

Линейное местоположение (алгоритм разницы во времени)
![](/uploads/231017/valve-leak-monitoring-image11.png)

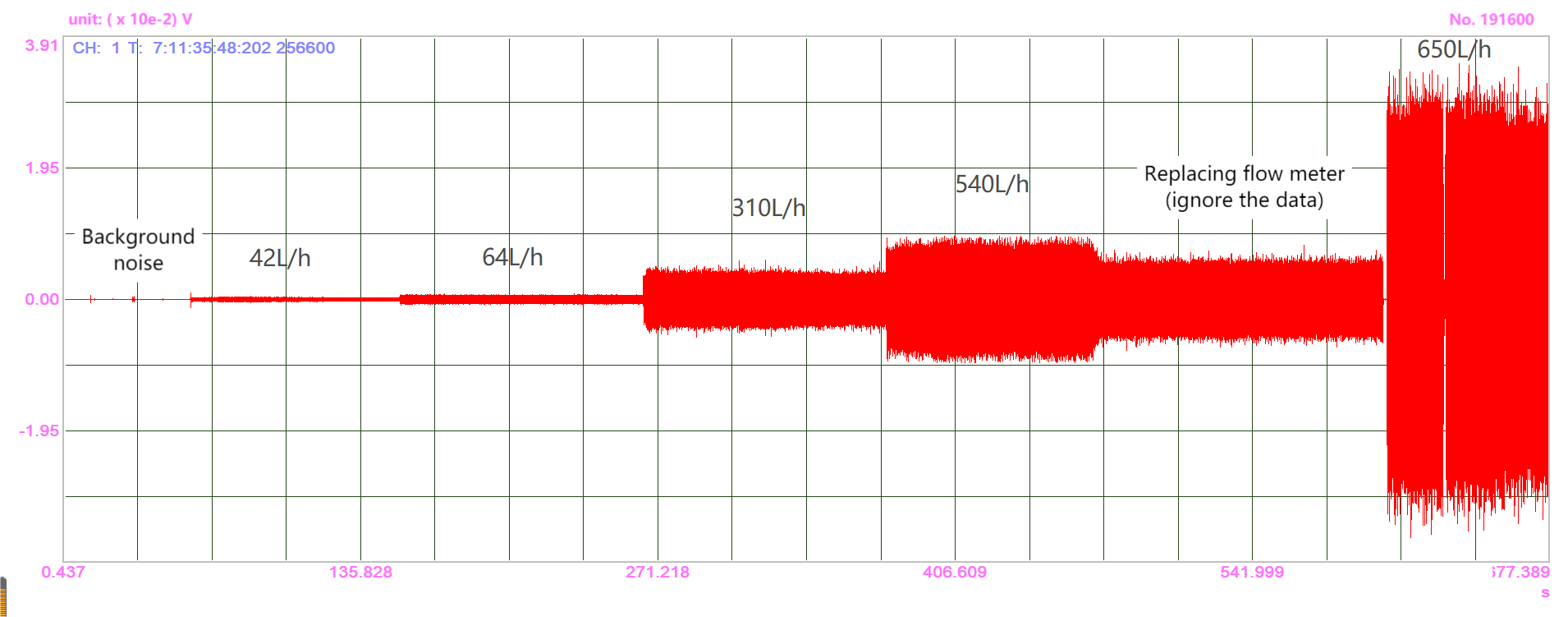

Форма сигнала утечки во временной области
![](/uploads/231017/valve-leak-monitoring-image12.png)

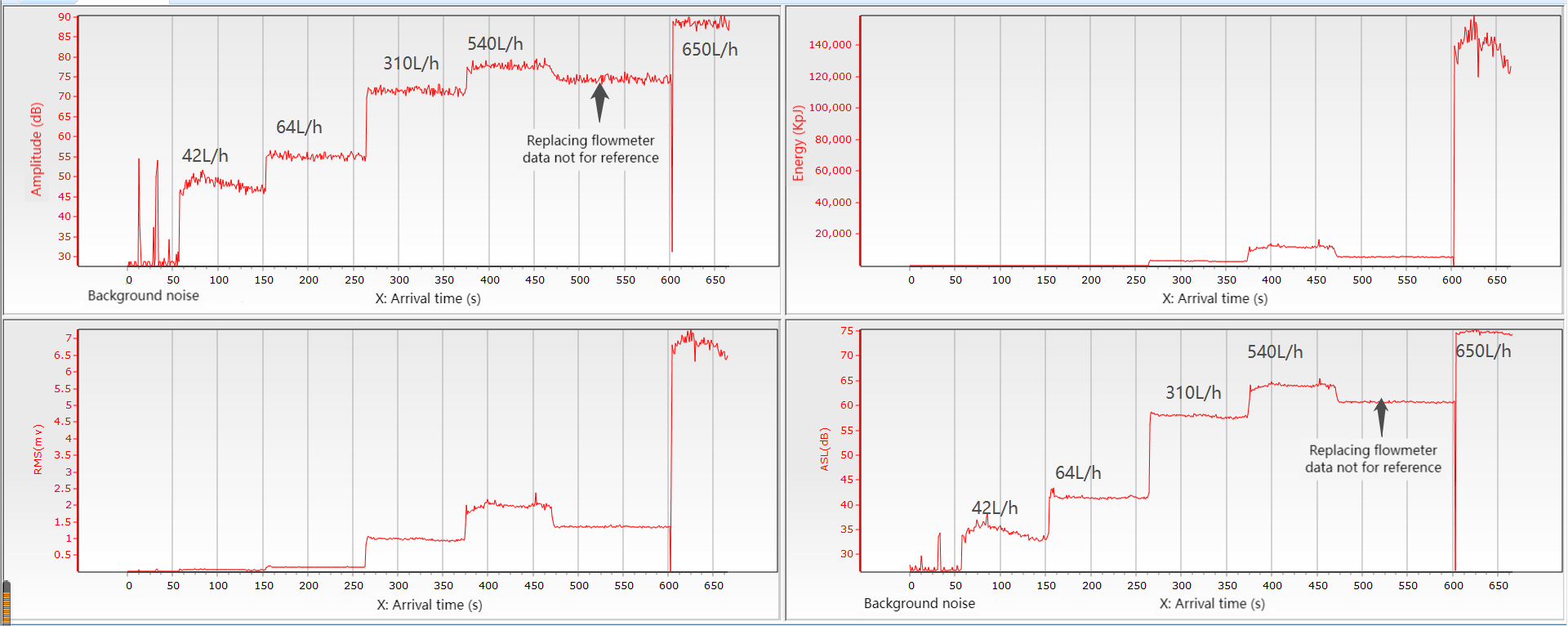

Графики зависимости нескольких параметров от времени
3) Приложение для смартфона, использующее Bluetooth для RAEM2.
-
Параметры в реальном времени и отображение формы сигнала
-
Запрос исторической формы сигнала и параметров (параметрами являются амплитуда, средний уровень сигнала (ASL), энергия, среднеквадратичное значение; точность отображения времени в минутах)
-
Управление устройствами и настройки

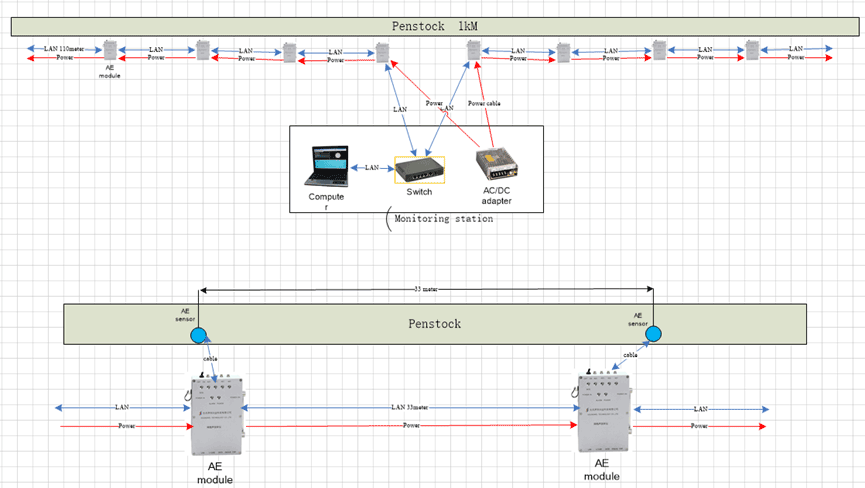

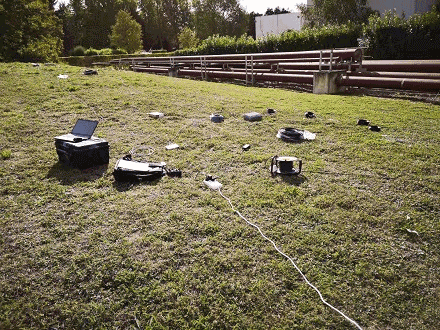

(1)Мониторинг трубопровода электростанции CETIM во Франции
Долговременное обустройство трубопроводов на электростанциях, необслуживаемое, линейное расположение утечек протяженных трубопроводов, контроль камнепадов и других случайных нарушений. Сгенерированные результаты оценки параметров и другое содержимое данных передаются на мобильный телефон, чтобы в режиме реального времени отслеживать наличие утечек в трубопроводе.

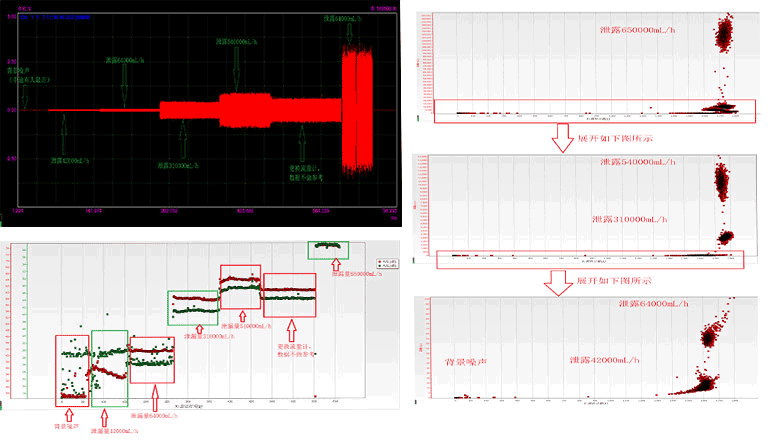

(2)Количественное обнаружение и мониторинг утечек в трубопроводе погружного предприятия
Нет. |
Скорость утечки (мл/ч) |
Усилитель (дБ) |
Энергия (км/ч) |
Среднеквадратичное значение (мВ) |
Среднеквадратичное значение (мВ) |
1 |
0 |
26.6-30 |
0-1 |
0,007-0,023 |
14-25 |
2 |
42000 |
46-51 |
9-22 |
0,055-0,085 |
33-37 |
3 |
64000 |
54-56 |
65-75 |
0,14-0,16 |
41-43 |
4 |
310000 |
68-72 |
2500-3200 |
0,95-1,05 |
57-58 |
5 |
540000 |
76-79 |
11000-13000 |
1,9-2,1 |
64-65 |
6 |
650000 |
85-90 |
120000-140000 |
6,5-7,5 |
74-76 |

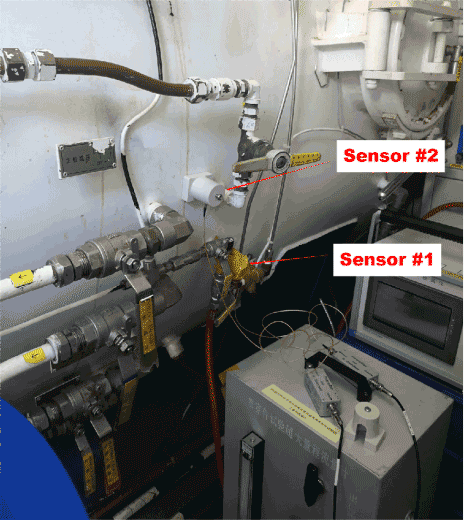

(3)Количественное обнаружение и мониторинг утечек в водопроводных трубах предприятия

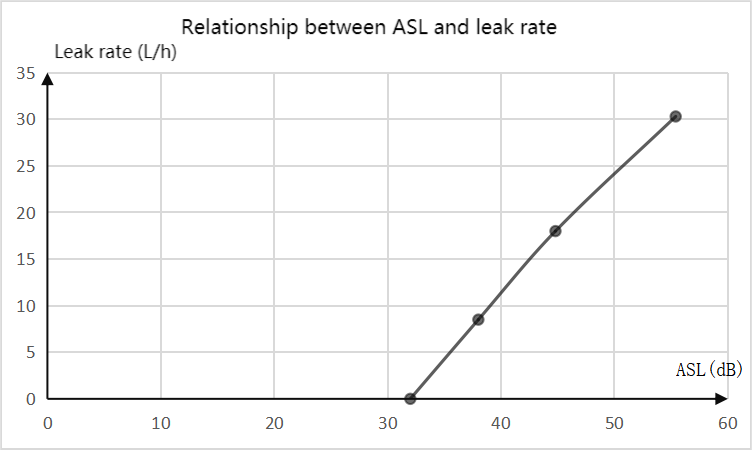

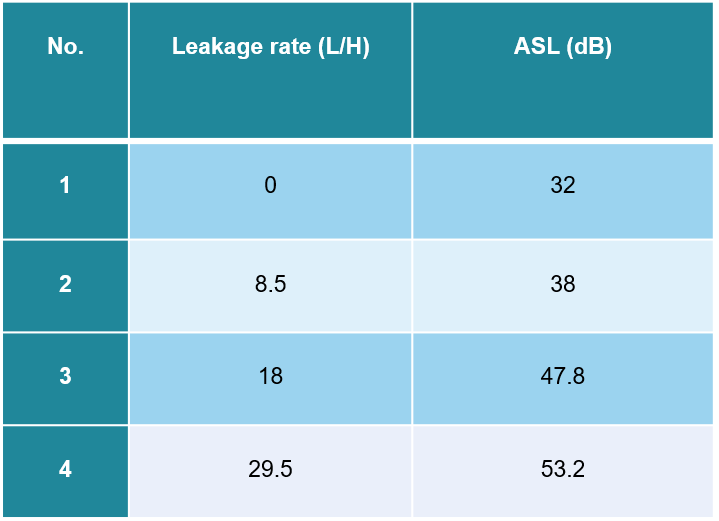

Взаимосвязь между скоростью утечки и ASL показана в следующей таблице: калибровка скорости утечки крана.

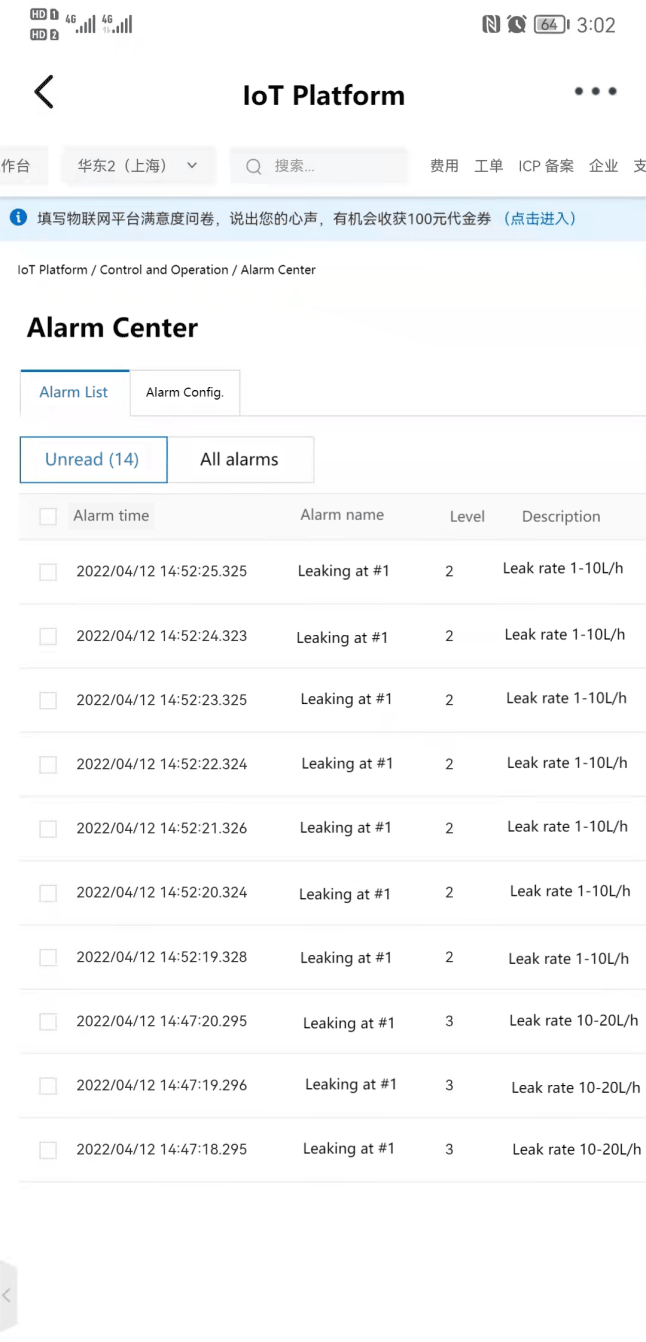

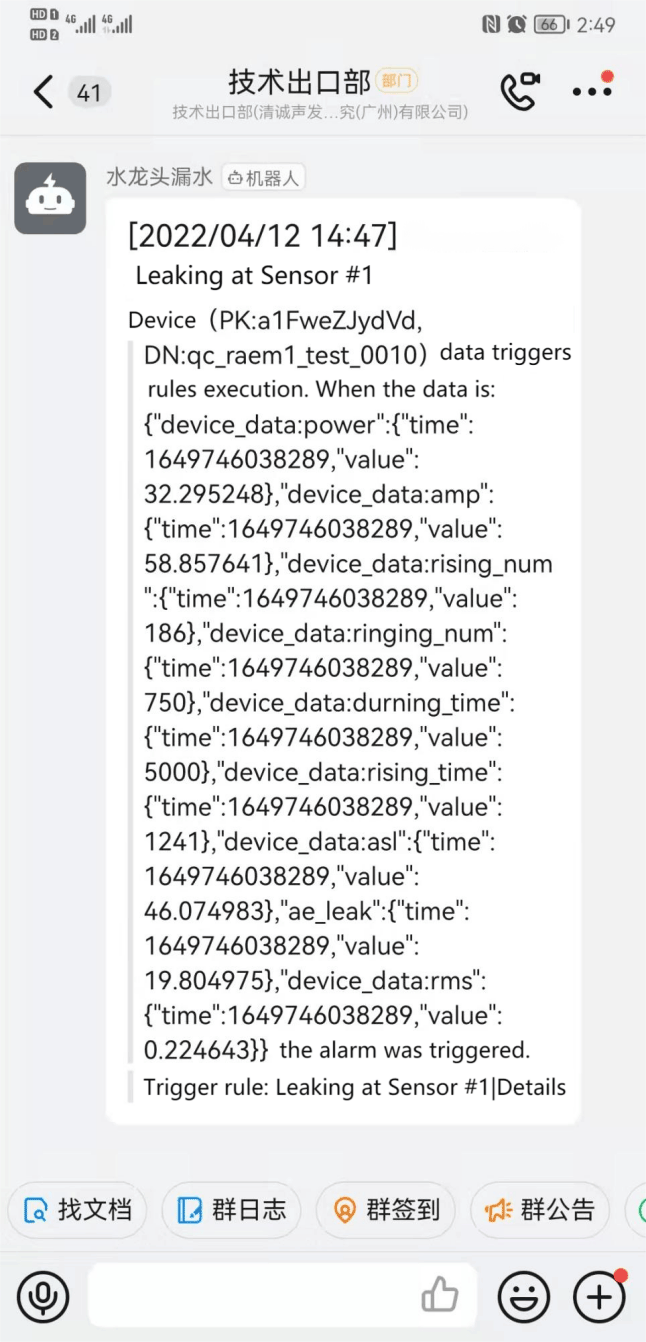

Прибор имеет встроенный модуль связи, батарею, он может загружать сигнал тревоги на облачный сервер и передавать сигналы на мобильный телефон.

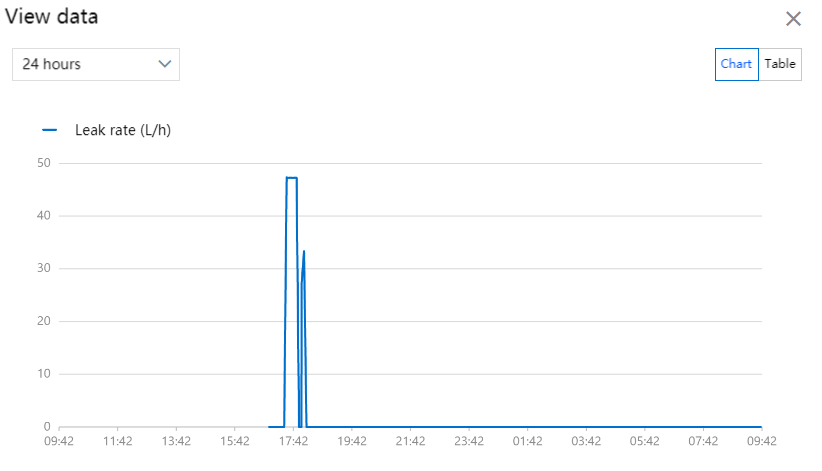

![Эксперимент по испытанию клапанов на герметичность с использованием технологии акустической эмиссии изображение 12](/uploads/231024/valves-leakage-testing-using-acoustic-emission12.png)

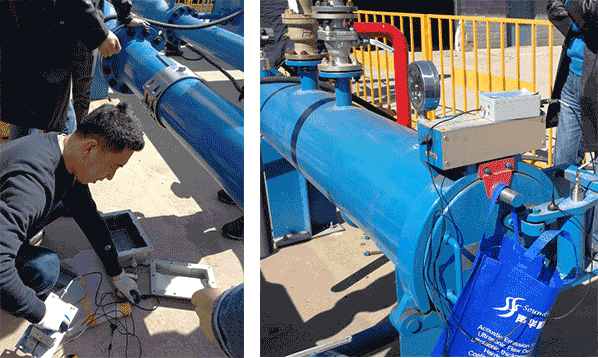

(4)Контроль утечек на экспериментальной станции трубопровода в компании APC
![Эксперимент по испытанию клапанов на герметичность с использованием технологии акустической эмиссии изображение 12](/uploads/231017/casestudy6.png)
