RAEM2 - Система контроля акустической эмиссии
Model：
RAEM2
Description：
Основан на технологии акустической эмиссии и системе Linux и может обеспечить долгосрочную стабильную работу. в сочетании с облачной платформой Qingcheng IoT он может удовлетворить различные требования приложений.
Features：
Совместимость с различными способами связи, большое расстояние передачи, высокая скорость. Компактный дизайн и простая установка.
ENQUIRY NOWCONTACT：+86-20-32290092
РАЭМ 2
Система мониторинга акустической волны (акустической эмиссии)
1.Введение

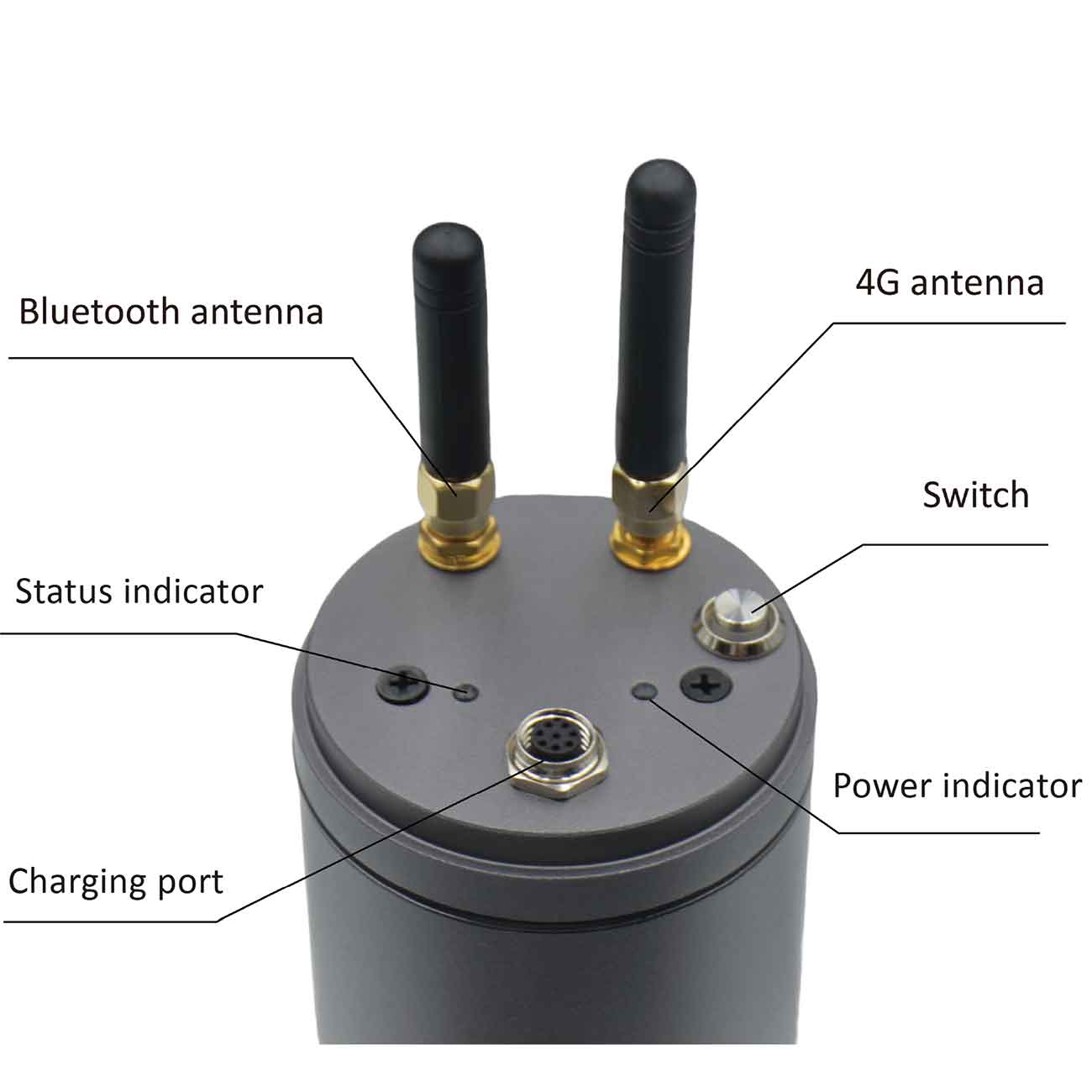

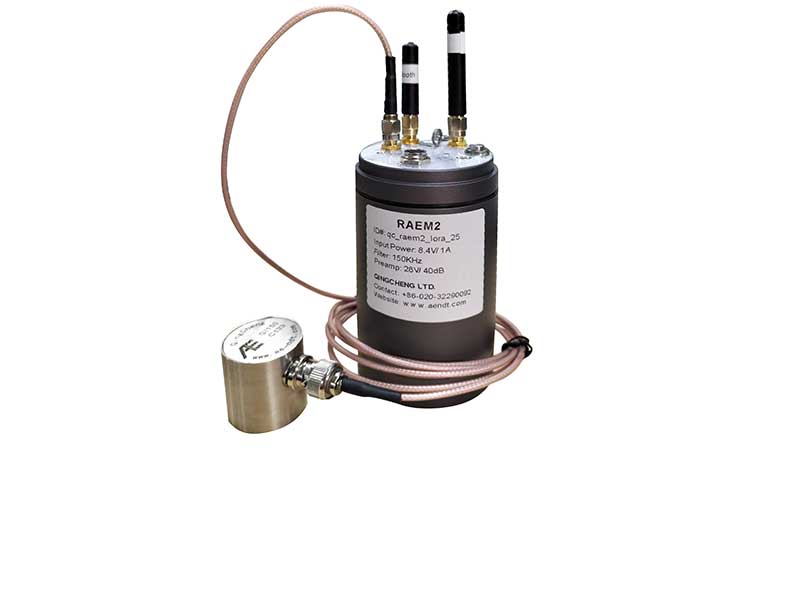

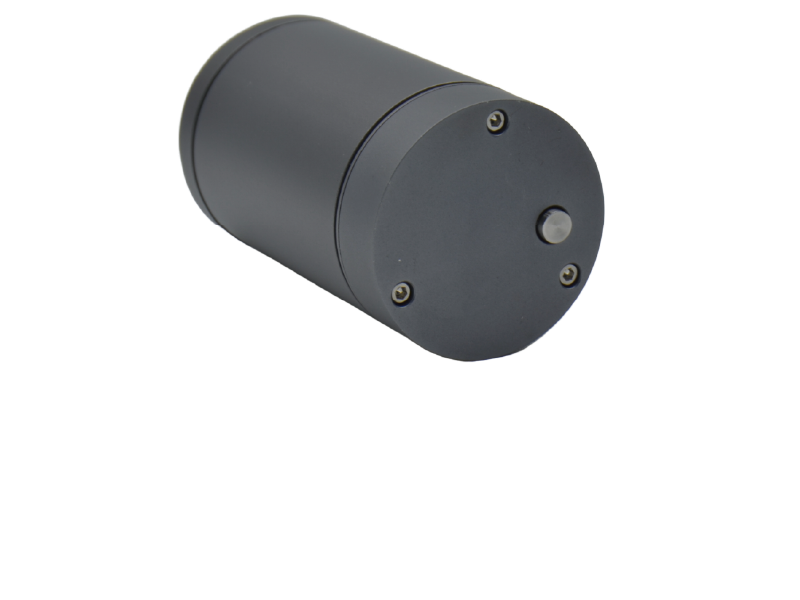

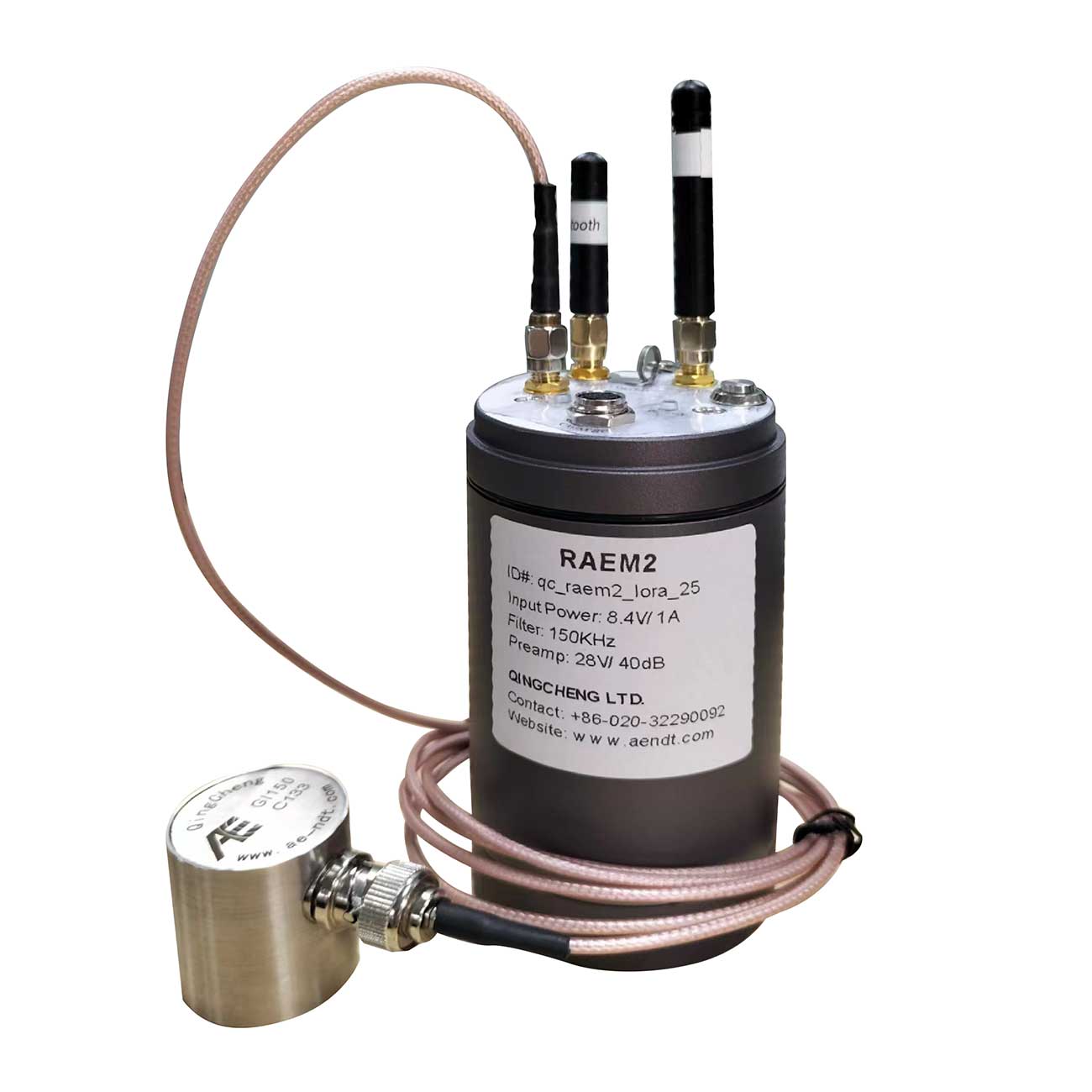

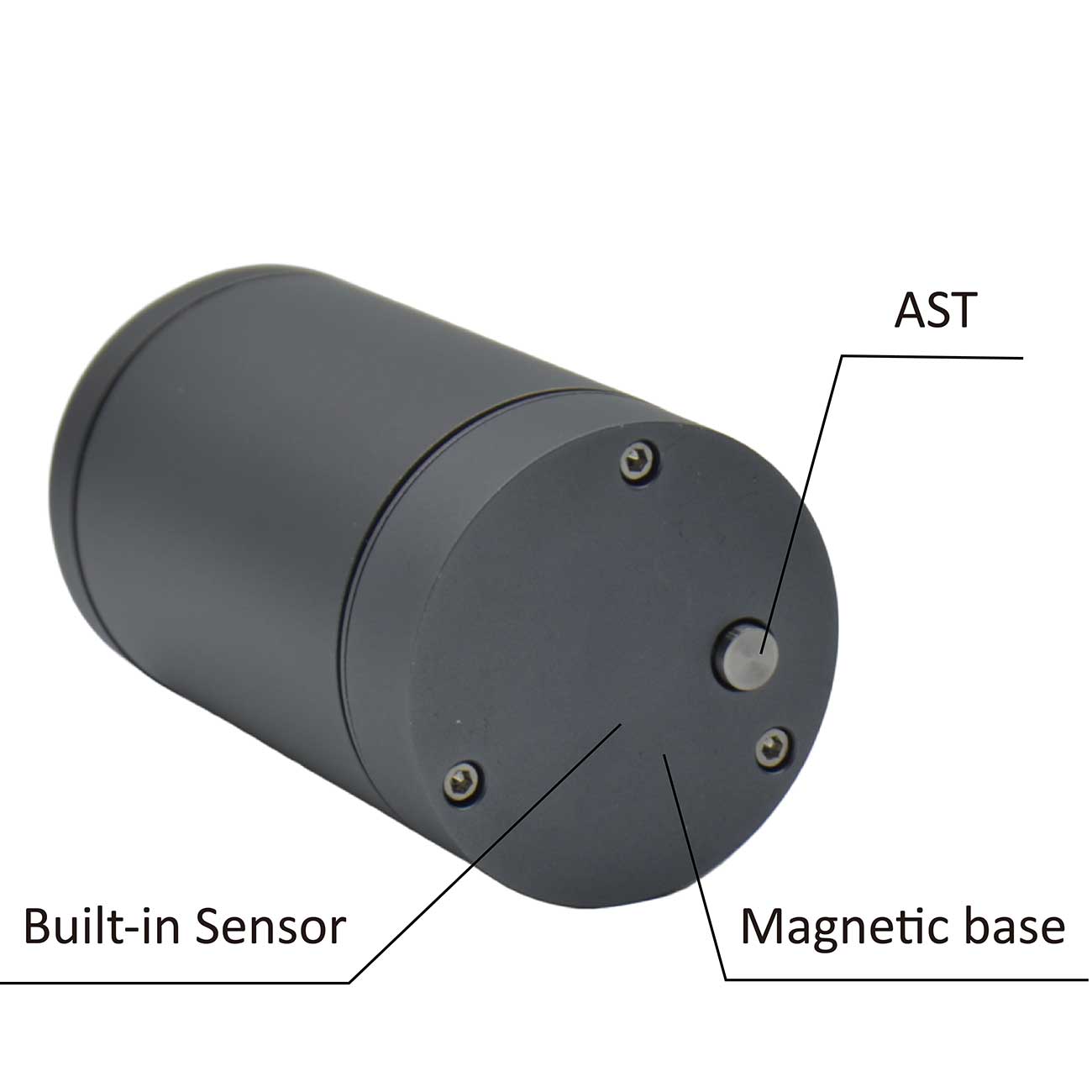

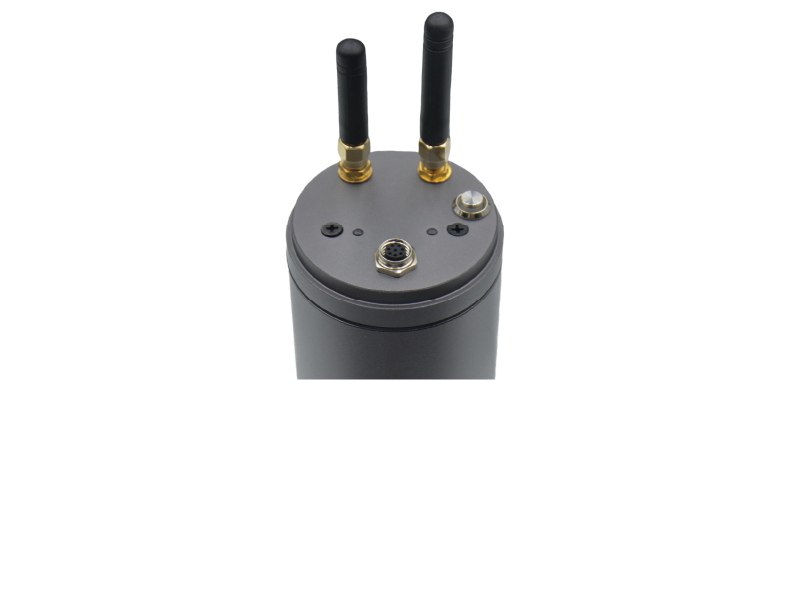

RAEM2 — это универсальная система мониторинга состояния, объединяющая датчик акустической эмиссии (AE), батарею, модуль сбора и обработки данных, а также модули связи в небольшом цилиндре из алюминиевого сплава. С помощью нескольких магнитов в нижнем основании RAEM2 можно притянуть к поверхности металлического объекта и зафиксировать на ней. Он не только поддерживает различные методы связи с облаком IoT, например 4G или LoRa, но также поддерживает проверку ближнего радиуса действия Bluetooth. Облачную платформу можно использовать для удаленного мониторинга данных, двунаправленной передачи и настройки. Существует множество выходных портов и методов сетевой связи, которые можно выбрать или настроить в соответствии с потребностями приложения.
RAEM2 – синхронизация по времени. Максимальный срок эксплуатации при использовании литий-ионных аккумуляторов составляет три года (в режиме измерения времени один раз в день в течение одной секунды). Устройство автоматически выходит из спящего режима для сбора данных в соответствии с графиком гибернации. RAEM2 может работать круглосуточно и без выходных с высокой надежностью, что подходит для длительного непрерывного автоматического сбора, анализа и передачи данных без присмотра. Выходными данными являются амплитуда, ASL, энергия, среднеквадратичное значение. Данные о форме сигнала также могут быть выведены.
2.Технические характеристики
Технические характеристики оборудования
| Канал | Одноканальный |
| Режим сбора данных | Режим сбора данных по времени и режим непрерывного сбора данных |
| Входная частота | 10–400 кГц |
| Точность выборки | 16-битный |
| Частота выборки | Опционально: 200 к/с, 500 к/с, 1000 к/с, 2000 к/с |
| Системный шум (амплитуда) | Лучше, чем 40 дБ |
| Датчик | Резонансная частота при 150к или 40к |
| Напряжение питания предусилителя | 28В/12В/5В |
| Цифровой фильтр | 128-порядковый, свободная установка фильтров нижних, верхних и полосовых частот от 0 кГц до 1000 кГц. |
| Вывод данных | Параметры (амплитуда, среднеквадратичное значение, энергия, ASL), форма сигнала |
| Режимы связи | 4G или ЛоРа |
| Проверка на месте | Bluetooth |
| Диапазон Bluetooth | 13 метров |
| Рабочая Температура | От -20 ℃ до 60 ℃ |
| Режим питания |
Доступны различные варианты: 1. Внешний источник питания постоянного тока 8,4 В. 2. Внутренняя аккумуляторная батарея (3000 мА при 8,4 В) . 3. Встроенный литий-ионный аккумулятор с низкой скоростью саморазряда (7000 мАч при 7,4 В, неперезаряжаемый). |
| Зарядное напряжение | 8,4 В |
| Степень защиты | IP65 |
| Длина выборки | От 1000 до 30 000 баллов |
| Режим триггера | Триггер по времени |
| Динамический диапазон | 66 дБ |
| Максимальная амплитуда | 100 дБ |
| Режим сбора данных по времени Режим гибернации Точность времени | ±1мин |
| Режим сбора данных Срок службы батареи |
Теоретическое измерение: один раз в день в течение 1 секунды: 3 года (литий-ионный аккумулятор); 1 год (аккумуляторная батарея) |
| Режим непрерывного сбора данных Срок службы батареи | 15 часов (аккумулятор); 24 часа (литий-ионный аккумулятор) |

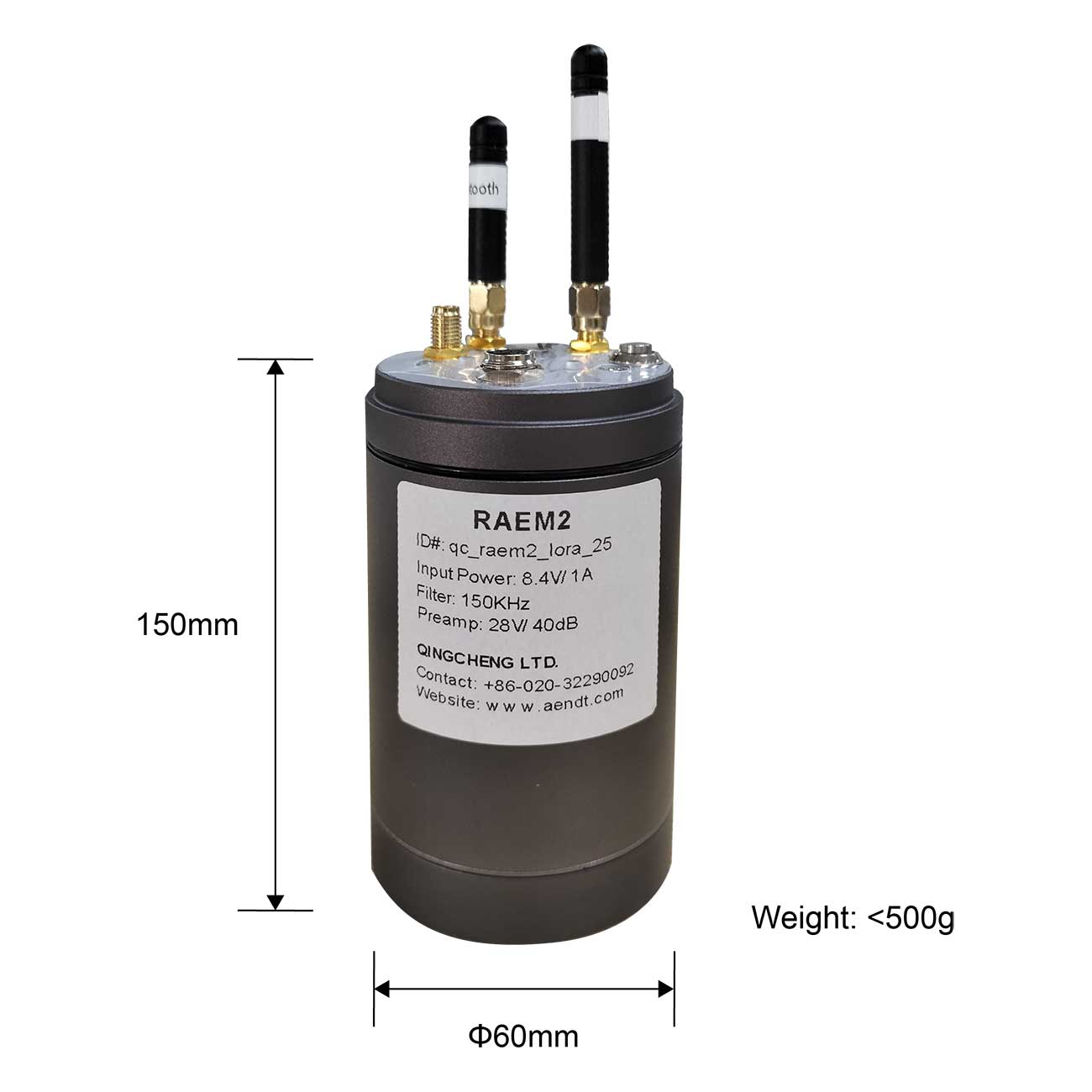

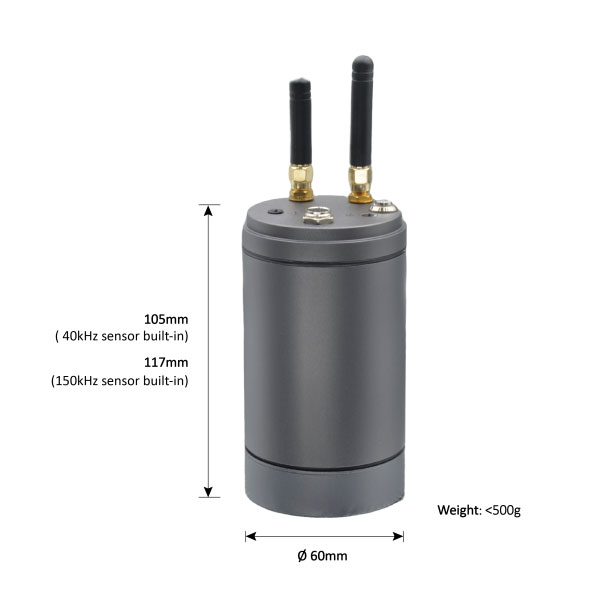

| Измерение |
Диаметр 60 мм, высота 105 мм (с датчиком 150к, но без антенны); высота 117 мм (с датчиком 40К, но без антенны) |
| Вес (включая батарею, магнит, антенну) | <500 г |
Основные характеристики RAEM2:
- Клиенты могут получить доступ к облачной платформе IoT для настройки параметров RAEM2 и мониторинга ее данных в режиме реального времени с помощью компьютера/мобильного телефона/планшета. Облачная платформа также поддерживает просмотр исторических данных.
- Параметры и данные о форме сигналов автоматически загружаются на облачную платформу для функций удаленного мониторинга данных в режиме реального времени.
- Время запускает сбор сигнала, а время гибернации сбора синхронизации может быть установлено на любое время.
- Подключитесь к платформе Интернета вещей с помощью 4G/LoRa.
- Благодаря функции проверки Bluetooth и приложению Bluetooth его можно использовать для проверки на месте. Приложение поддерживает просмотр формы сигнала и параметров в реальном времени, а также поддерживает просмотр исторических данных и функции онлайн-конфигурации. Измененные конфигурации автоматически синхронизируются с облачной платформой Интернета вещей.
3.Платформы

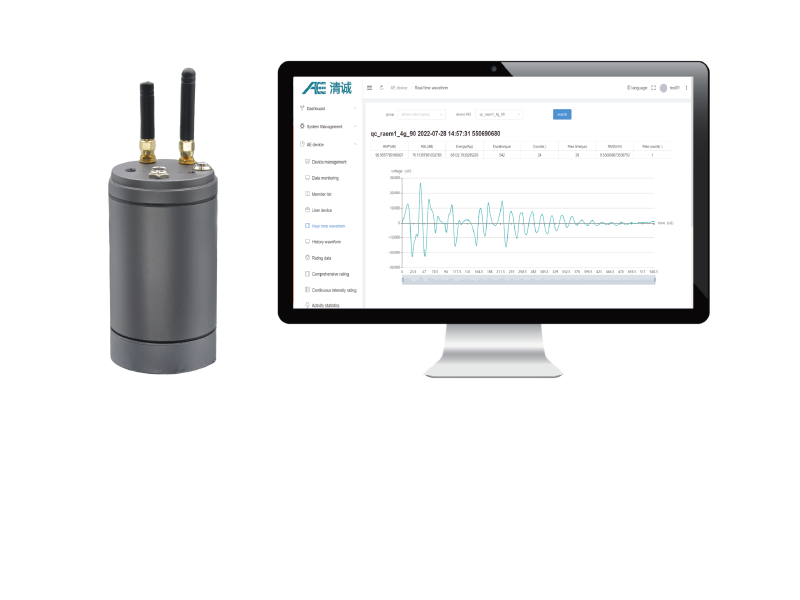

3.1 Облачная платформа Qingcheng IoT:

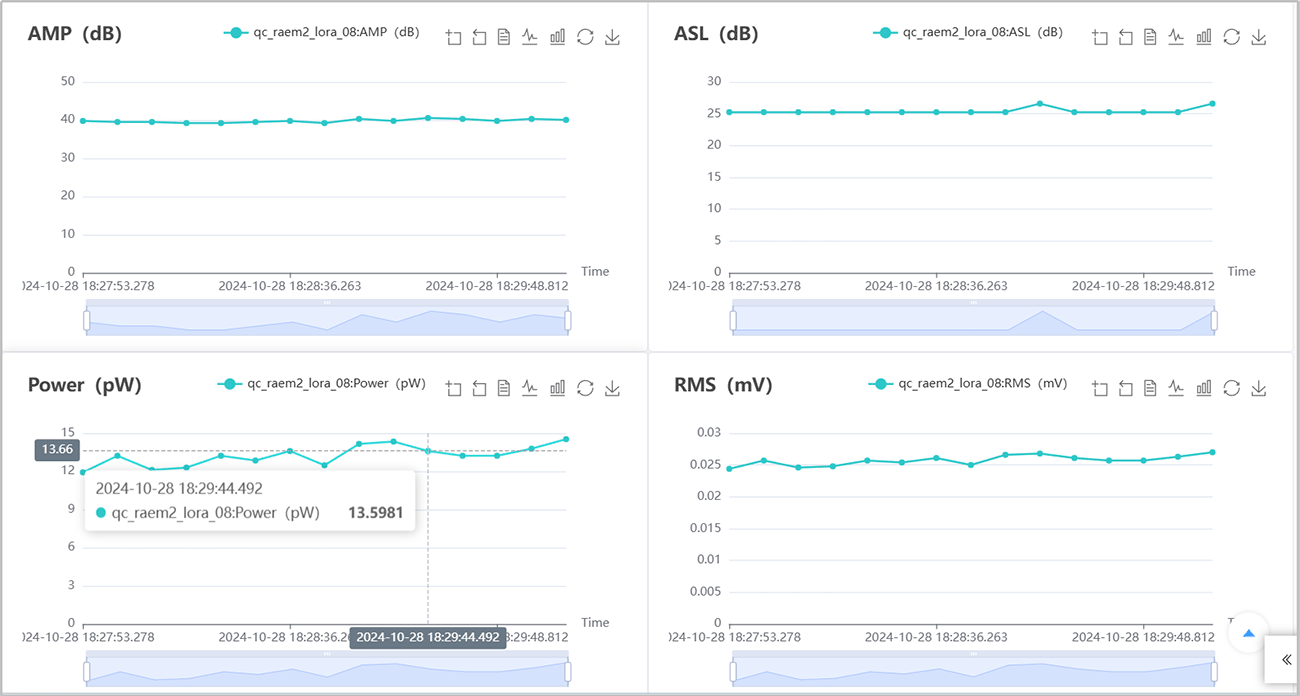

(1) отображение формы сигнала и параметров в режиме реального времени
(2) Исторический сигнал и запрос параметров

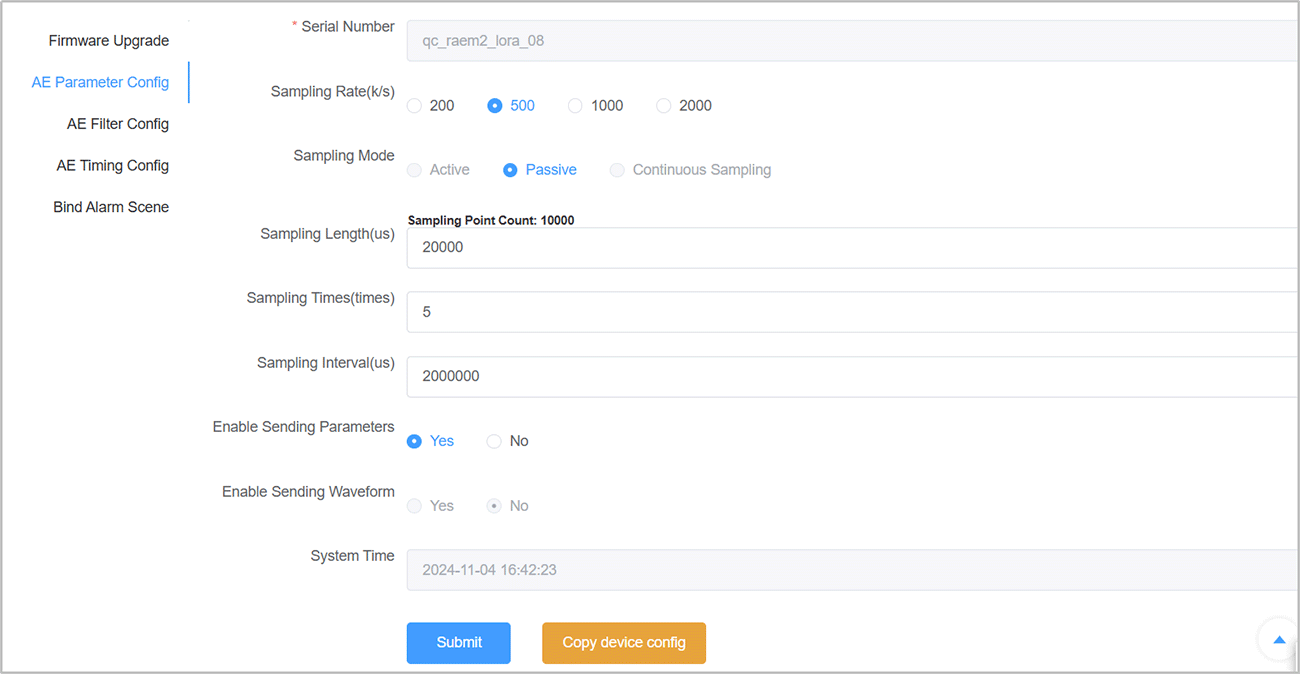

(3) Онлайн-конфигурация устройства

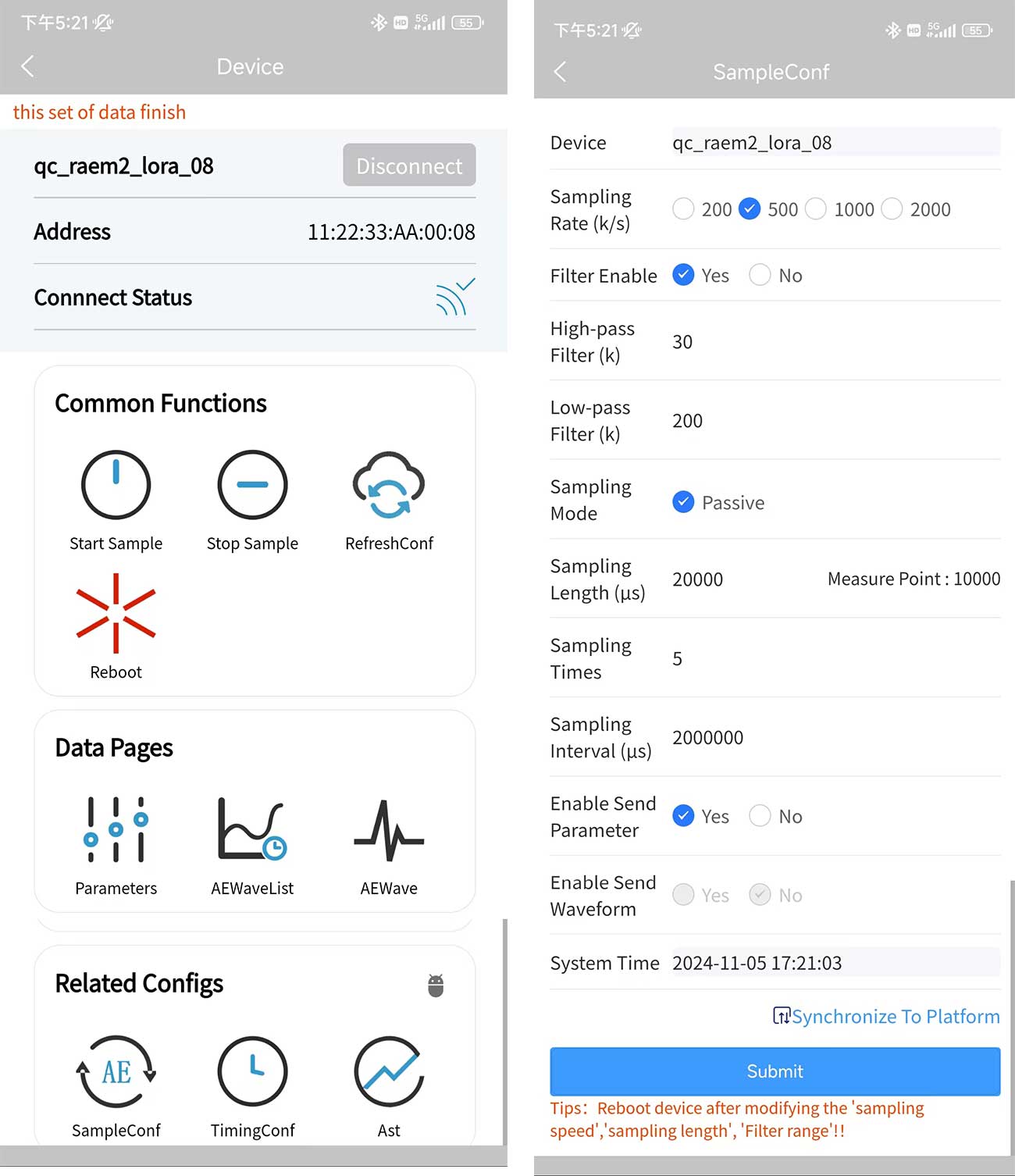

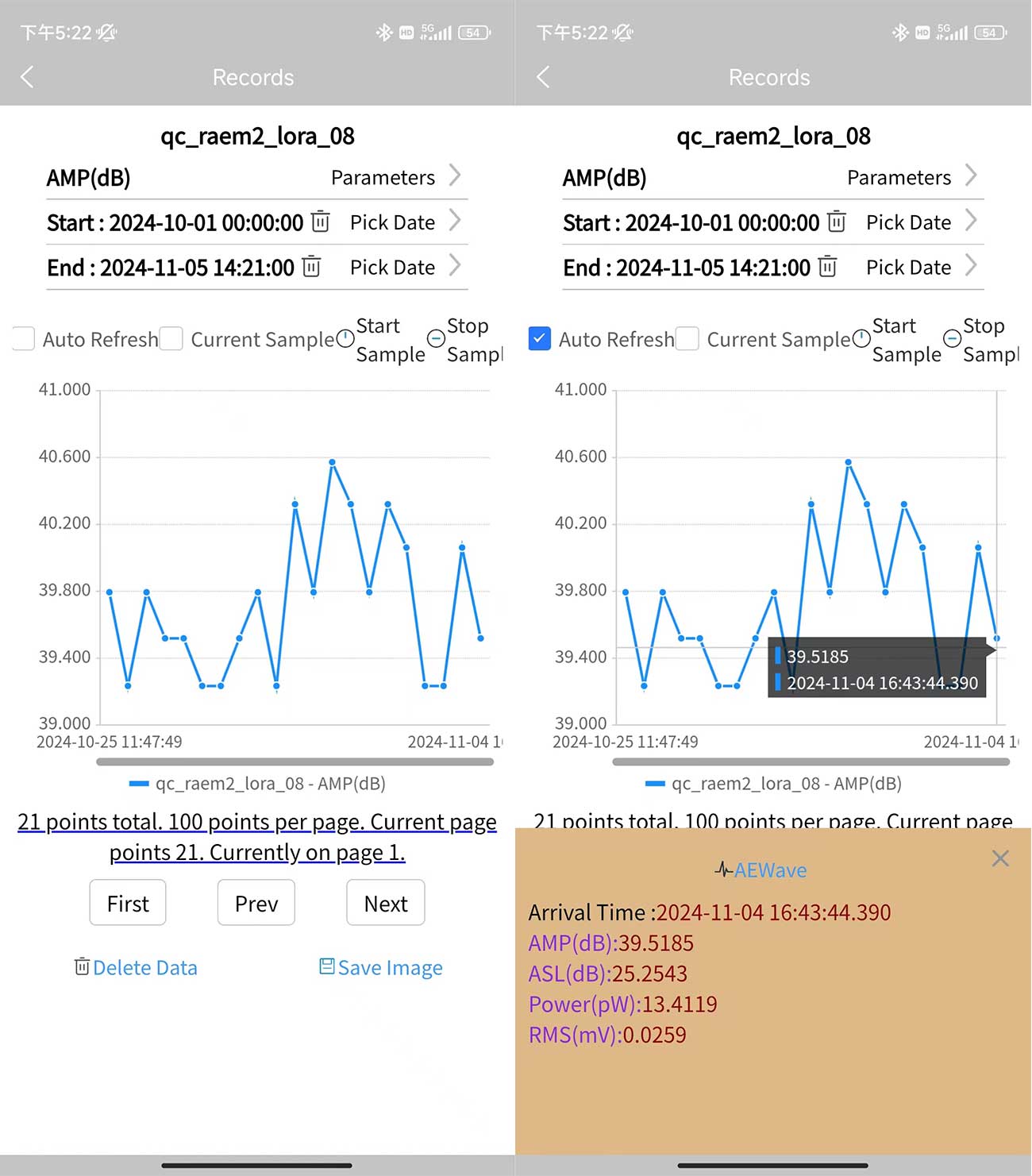

3.2 Мобильное приложение Bluetooth Inspection
(1) Онлайн-параметры в реальном времени и отображение формы сигнала (количество точек отображения на странице настраивается: 10, 20, 50, 100, 200, 500, 1000)
(2) Запрос исторической формы сигнала и параметров (параметрами являются амплитуда, средний уровень сигнала (ASL), энергия, среднеквадратичное значение; точность отображения времени в минутах)
(3) Настройки онлайн-конфигурации

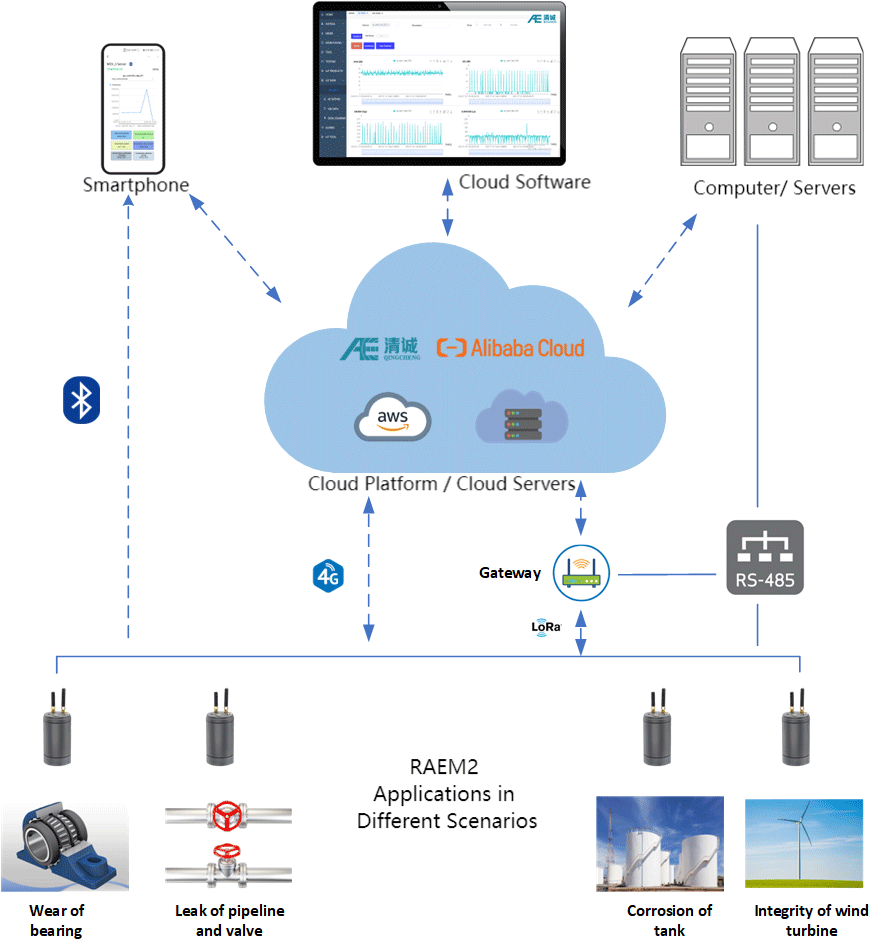

4. Типичные применения
4.1. Регистрация установившегося сигнала АЭ. Стабильные сигналы не исчезают после возникновения, например, износ подшипников, утечка труб или клапанов, износ инструмента и т. д.;
4.2 Параметры времени, такие как среднеквадратичное значение, ASL и энергия, подходят для диагностики неисправностей и мониторинга состояния, а также для мониторинга и обнаружения других устойчивых сигналов акустической эмиссии;
4.3 Режимы сбора данных могут быть установлены в соответствии с требованиями приложения. Основные приложения используют изменения параметров с течением времени в качестве основного метода анализа;
4.4 Низкое энергопотребление и подходит для долгосрочного мониторинга приложений без внешнего источника питания. Использование состояния аккумулятора может работать в течение 3 лет.
4.5 Конкретные применения:
- Мониторинг состояния и диагностика неисправностей по износу или состоянию смазки вращающихся механизмов (подшипников, станков, редукторов и т.д.);
- Контроль герметичности труб, клапанов и емкостей;
- Мониторинг повреждений с постоянными сигналами о повреждениях, например, серьезные повреждения лопастей ветряных турбин и т. д.
