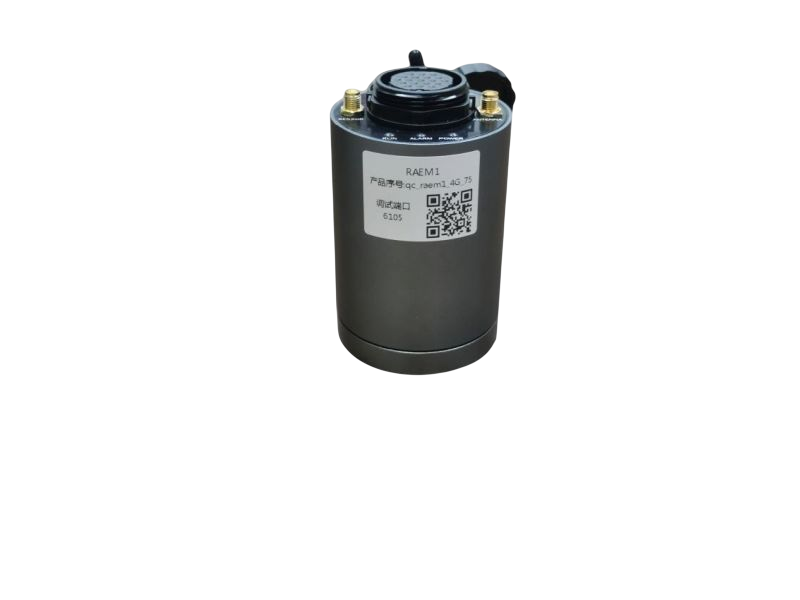

RAEM1 Акустическая эмиссия Беспроводная система мониторинга в реальном времени

Model:

RAEM1

Description:

Основанный на технологии акустической эмиссии и операционной системе Linux, можно добиться долгосрочной стабильной работы. в сочетании с облачной платформой Интернета вещей он может удовлетворить различные требования приложений.

Features:

Совместимость с различными способами связи, большое расстояние передачи, высокая скорость. Компактный дизайн и простая установка.

ENQUIRY NOWCONTACT:+86-20-32290092

РАЭМ1

Описание
Система RAEM1 — это продукт IIoT-AE, предназначенный для удаленного автоматического долгосрочного мониторинга акустических волн (акустической эмиссии). RAEM1 — это одноканальная система мониторинга АЭ, интегрированная со сбором, обработкой и передачей данных в одном небольшом цилиндре.

RAEM1 — это компактная универсальная система мониторинга АЭ, простая установка и автоматическое управление которой делают возможным автоматический дистанционный мониторинг.

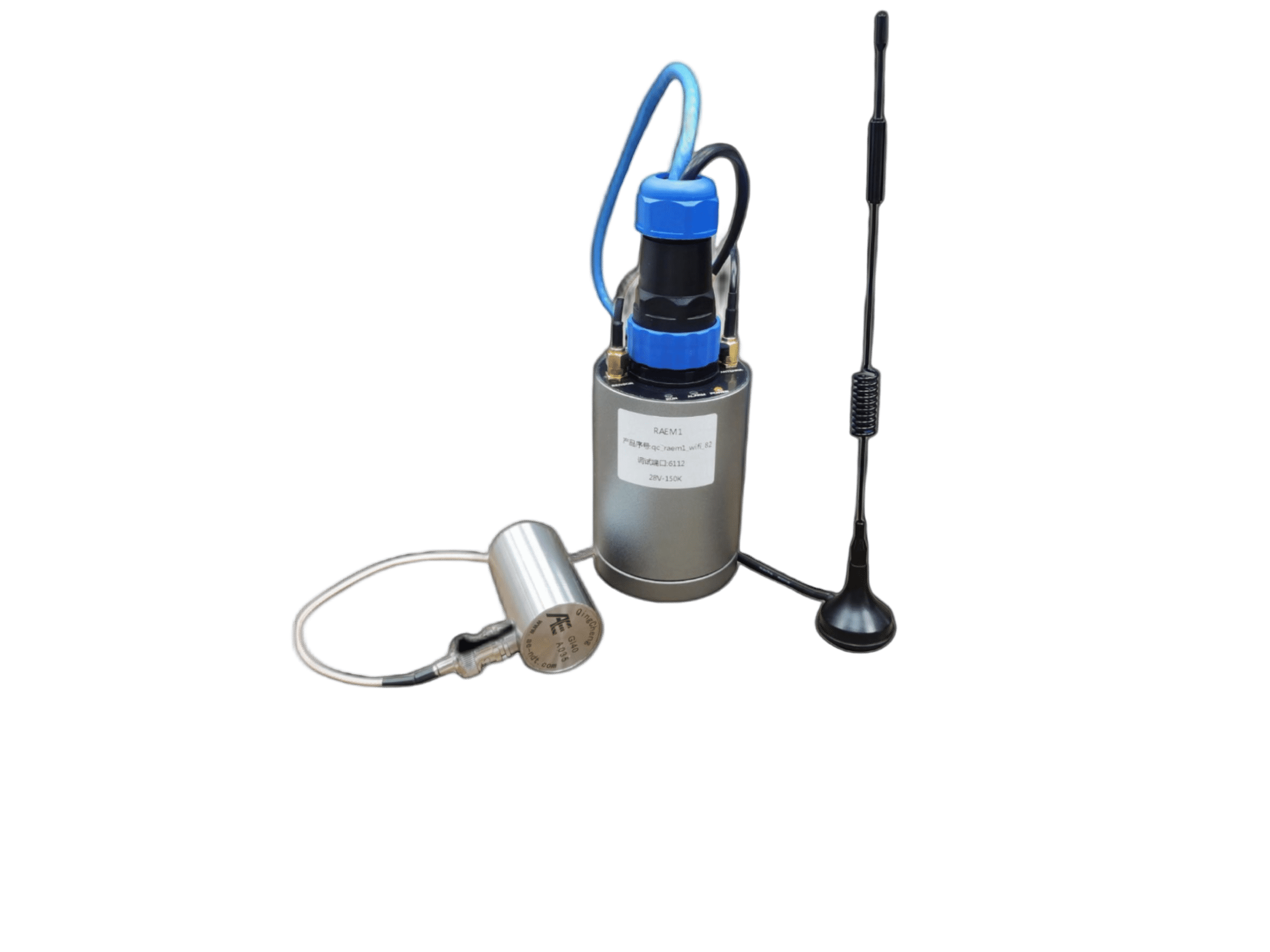

Элементы системы RAEM1

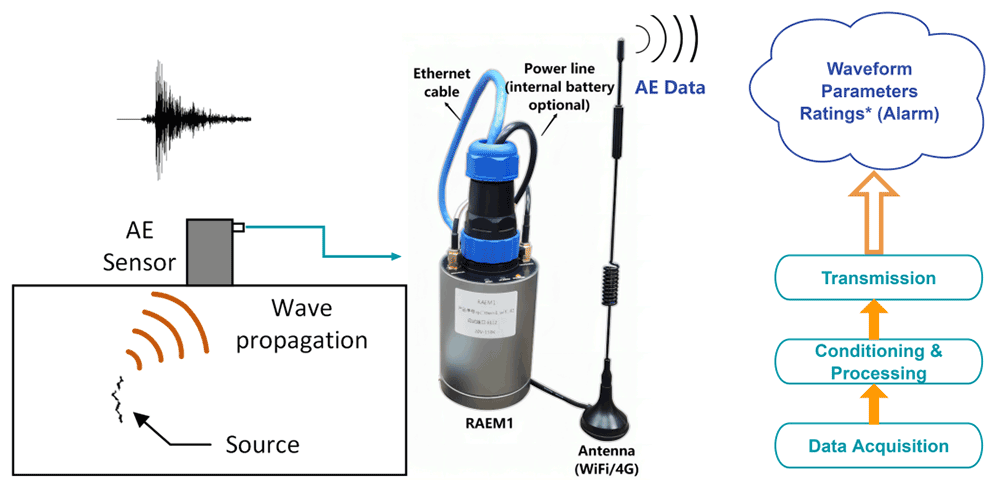

В комплект RAEM1 входят цилиндр RAEM1, датчик AE, адаптер питания и некоторые аксессуары. Когда RAEM1 обнаруживает сигналы АЭ на датчике, он автоматически обрабатывает, анализирует и передает данные результатов на нужные терминалы.

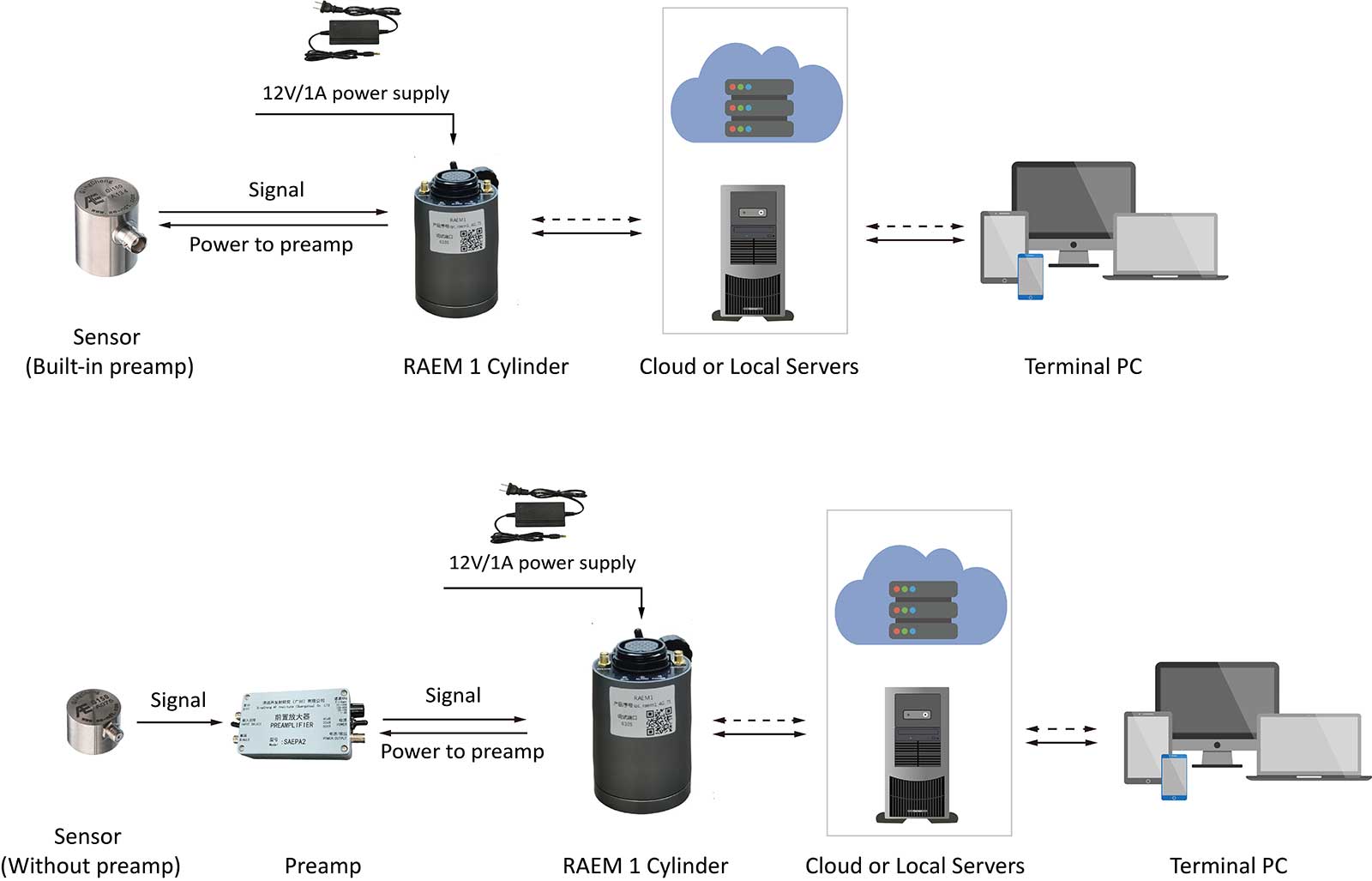

Структура системы RAEM1


Структура системы RAEM1

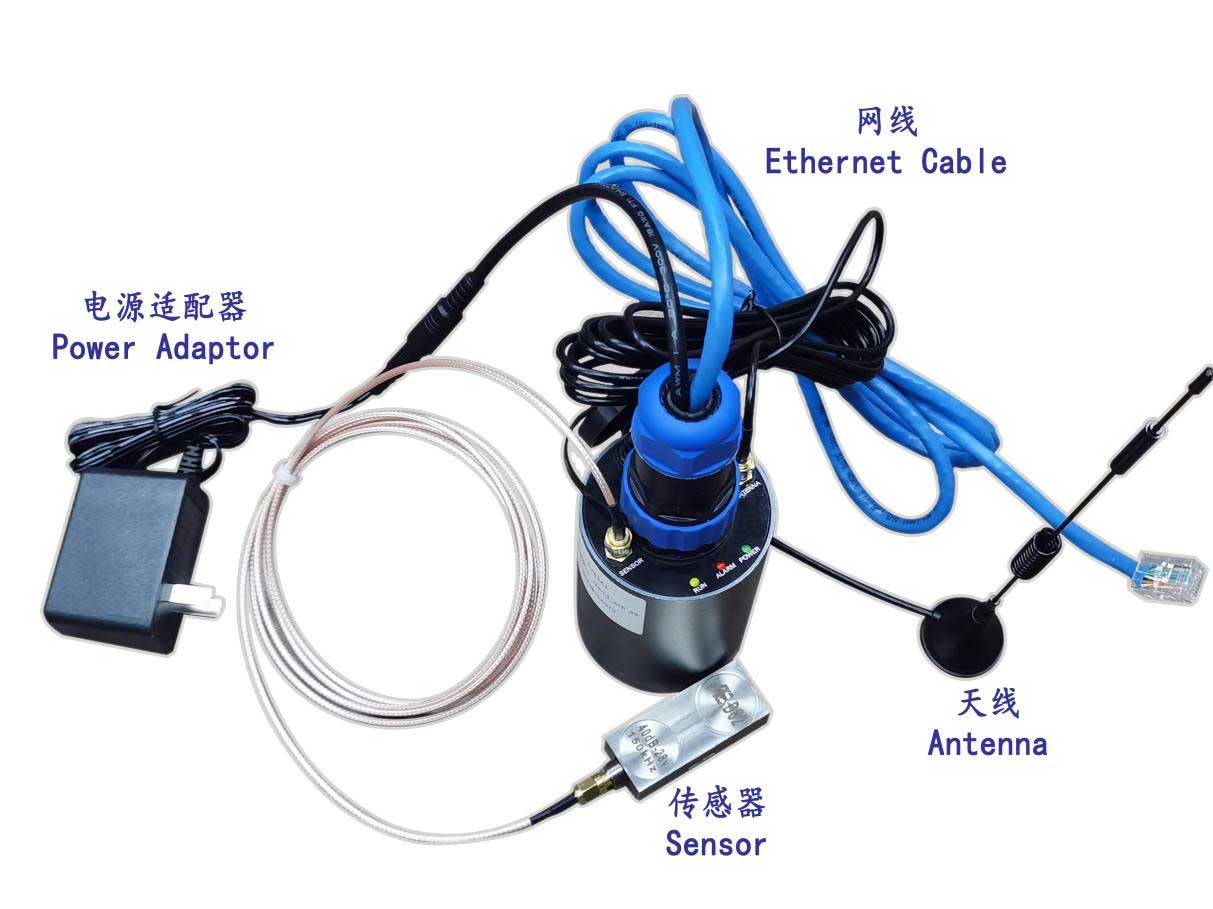

Базовое подключение оборудования RAEM1

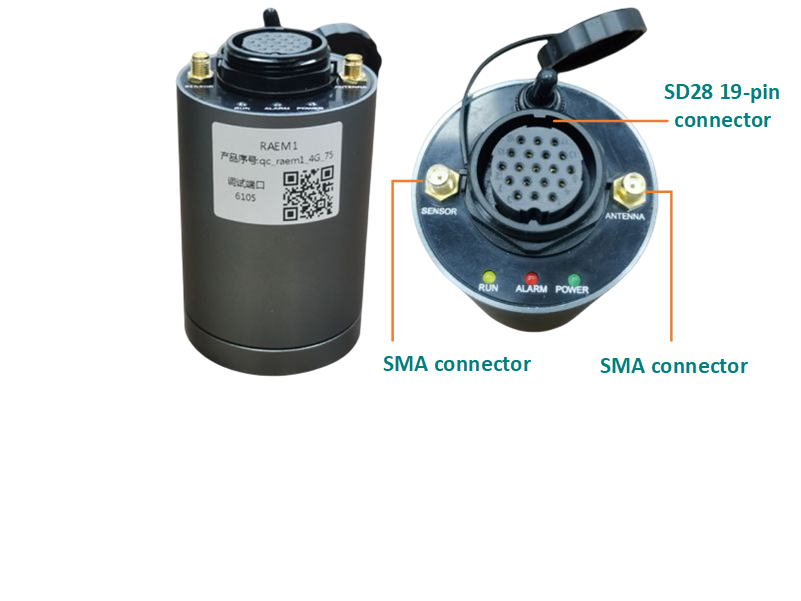

Введение в функцию верхней панели RAEM1

Таблица конфигурации системного порядка

Компоненты Параметры Примечания
Входная мощность источника питания Адаптер питания (по умолчанию 12 В/1 А) или аккумулятор (12 В/1 А) Адаптер питания установлен по умолчанию. Если необходимо выбрать аккумуляторный блок, клиентам, возможно, придется найти его самостоятельно.
Оригинальный согласующий датчик (ВАЖНО)
  • Встроенный датчик со встроенным предусилителем (по умолчанию) или;
  • датчик общего назначения плюс внешний предусилитель (PAV)
Оригинальный согласующий датчик определяет выходное напряжение и аналоговый фильтр в аппаратном обеспечении RAEM1, который невозможно модифицировать программно. Поэтому рекомендуется использовать только оригинальный датчик соответствующего типа.
Входная мощность источника питания
  • 28 В или
  • 12 В или
Для управления предусилителем. Он зафиксирован аппаратно и не может быть изменен после изготовления. Он определяется оригинальным предусилителем соответствующего датчика.
Аналоговый фильтр
  • ВЧ: 30 кГц, 125 кГц
  • Низкий проход: 80 кГц, 175 кГц
Аналоговый фильтр — это аппаратный фильтр, который не может быть модифицирован программным обеспечением после изготовления. После выбора исходного согласующего датчика мы настроим лучший аналоговый фильтр.
Длина кабеля датчика
  • 1 метр
  • 2 метра
  • Или 5 метров
Выберите стандартную длину кабеля между датчиком и цилиндром RAEM.
Методы связи
  • Кабель Ethernet (обязательно)
  • Wi-Fi
  • 4G
  • Лора
  • RS485
  • Bluetooth
  • НБ-IoT
  • Другие
Кабель Ethernet является обязательным проводным средством передачи данных с компьютером. Клиенты могут выбрать еще один или два других способа связи для передачи.
Формат выходных данных
  • Форма сигнала (исходное напряжение волн АЭ во временной области)
  • Параметры (например, амплитуда, энергия, среднеквадратичное значение, ASL, продолжительность...)
  • Уровни рейтинга (классифицируйте параметры по разным уровням и определенным уровням для срабатывания сигналов тревоги)
RAEM1 может выводить все три типа данных или только один или два типа для сохранения потоков данных.
Терминал данных
  • Компьютер/ноутбук для использования настольного программного обеспечения SWAE
  • Смартфон с помощью приложения Bluetooth
  • Облачная платформа Интернета вещей Цинчэн
  • Alibaba Cloud/AWS/Azure или другая коммерческая облачная платформа
  • Частные серверы или программное обеспечение самостоятельной разработки
Выберите нужные терминалы отображения и анализа данных. Мы предоставляем хорошо функционирующее программное обеспечение, приложения и облачную платформу QC IoT для отображения и анализа данных в реальном времени. Мы также предоставляем клиентам протокол TCP/MQTT для самостоятельной обработки потоков данных.
*Особые требования (по желанию) Например, степень защиты (IP65), температура или другие необычные условия окружающей среды или эксплуатации. Пожалуйста, дайте нам знать как можно более подробную информацию, чтобы помочь вам рассмотреть и решить трудности.

В зависимости от применения, реальных условий и требований объекта при заказе из всех доступных вариантов выбираются подходящий датчик и методы связи. Выходная мощность, аналоговый фильтр и модули связи встроены в аппаратное обеспечение, поэтому их модификация с помощью программного обеспечения после производства не допускается. Рекомендуется подключать к RAEM1 только оригинальный спаренный датчик.

Технические характеристики

  • Канал: Один канал
  • Точность выборки: 16 бит
  • Метод триггера: триггер по порогу/времени
  • Системный шум: <30 дБ
  • Частота дискретизации: Макс. 2 М/с на канал
  • Динамический диапазон: 70 дБ
  • Степень защиты: IP65
  • Входная полоса пропускания: 10–800 кГц
  • Аналоговый фильтр: Фильтры верхних частот: 30 кГц, 125 кГц Фильтр нижних частот: 80 кГц, 175 кГц
  • Цифровой фильтр: любое значение в пределах 0–1000 кГц может быть установлено свободно, фильтр верхних частот, нижних частот, полосовой фильтр.
  • Датчик: встроенные датчики со встроенным предусилителем (при заказе выберите один из трех вариантов предусилителя: 40 дБ 28 В, 34 дБ 12 В или 26 дБ 5 В)
  • Вывод данных: форма сигнала, параметры AE и рейтинг параметров.
  • Параметр AE: время прибытия, амплитуда, количество импульсов, энергия, время нарастания, продолжительность, среднеквадратичное значение, ASL.
  • SD-карта: 64 ГБ (можно расширить до 512 ГБ)
  • Способ связи: 4G, сетевой порт, Wi-Fi, RS485 (настраивается с помощью NB-IOT, Lora и т. д.)
  • Рабочая температура: -20℃~60℃ (версия Wi-Fi: 0℃~60℃)
  • Источник питания: аккумулятор или внешний источник питания (12 В постоянного тока)
  • Вес: 220 г (без встроенной батареи/датчика)

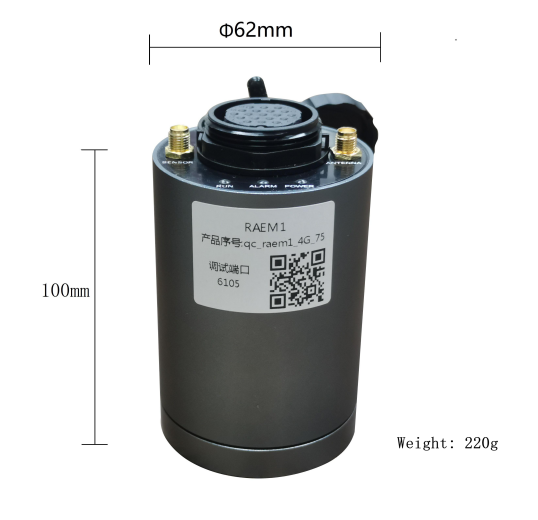

  • Размер (Д x В): 62 x 100 мм (без встроенной батареи/датчика)
  • Установка: Магнитное основание, может быть адсорбировано на поверхности объекта.

Подключение RAEM1 к настольному компьютеру
RAEM1 можно использовать в качестве системы AE настольного типа с помощью кабеля Ethernet или локальной сети Wi-Fi непосредственно к компьютеру или ноутбуку.

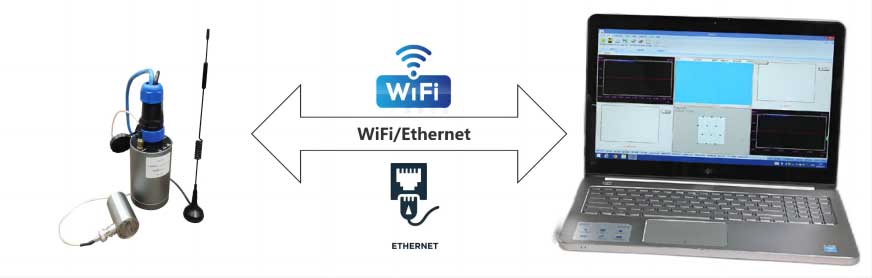

Одно подключение настольного типа RAEM1

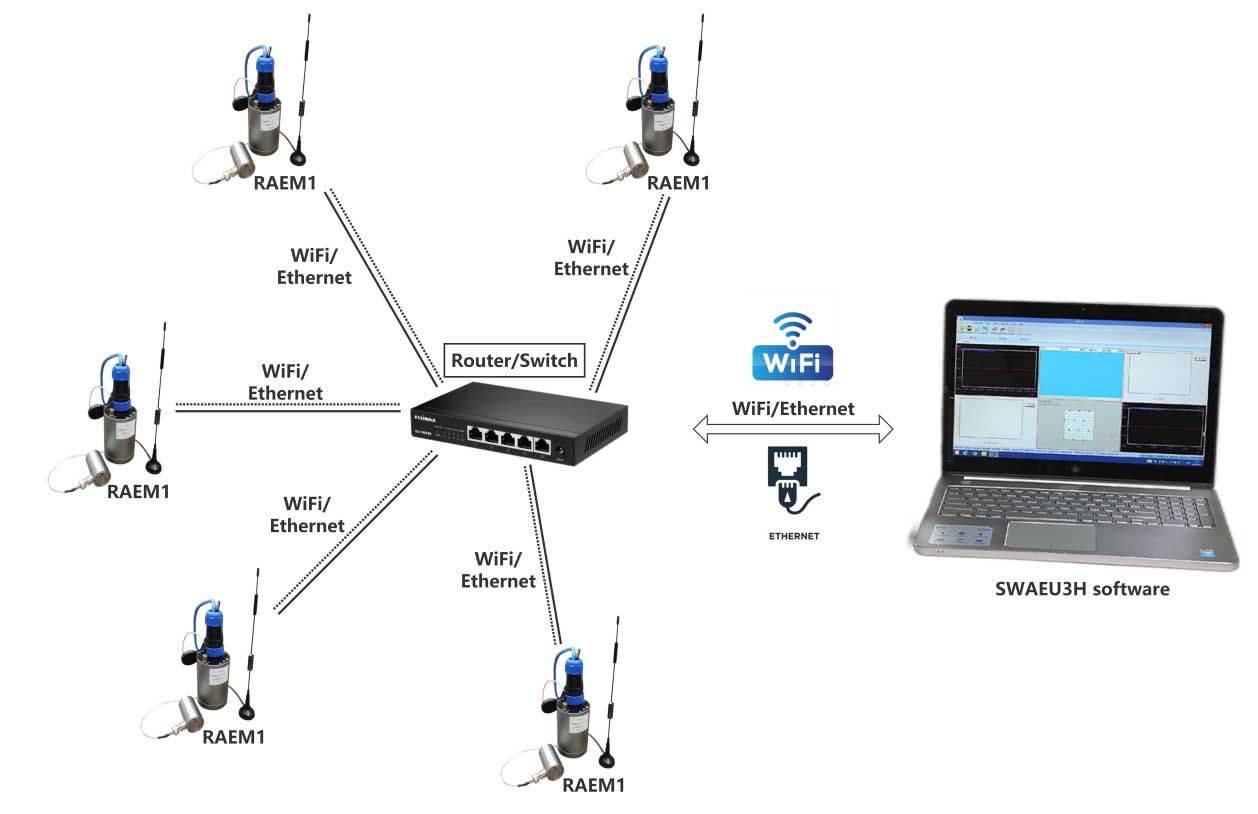

Подключение нескольких сетевых рабочих столов RAEM1

Подключение онлайн-мониторинга RAEM1

Система отображения и анализа данных.
Выходные данные RAEM1 могут отображаться на:

Места применения

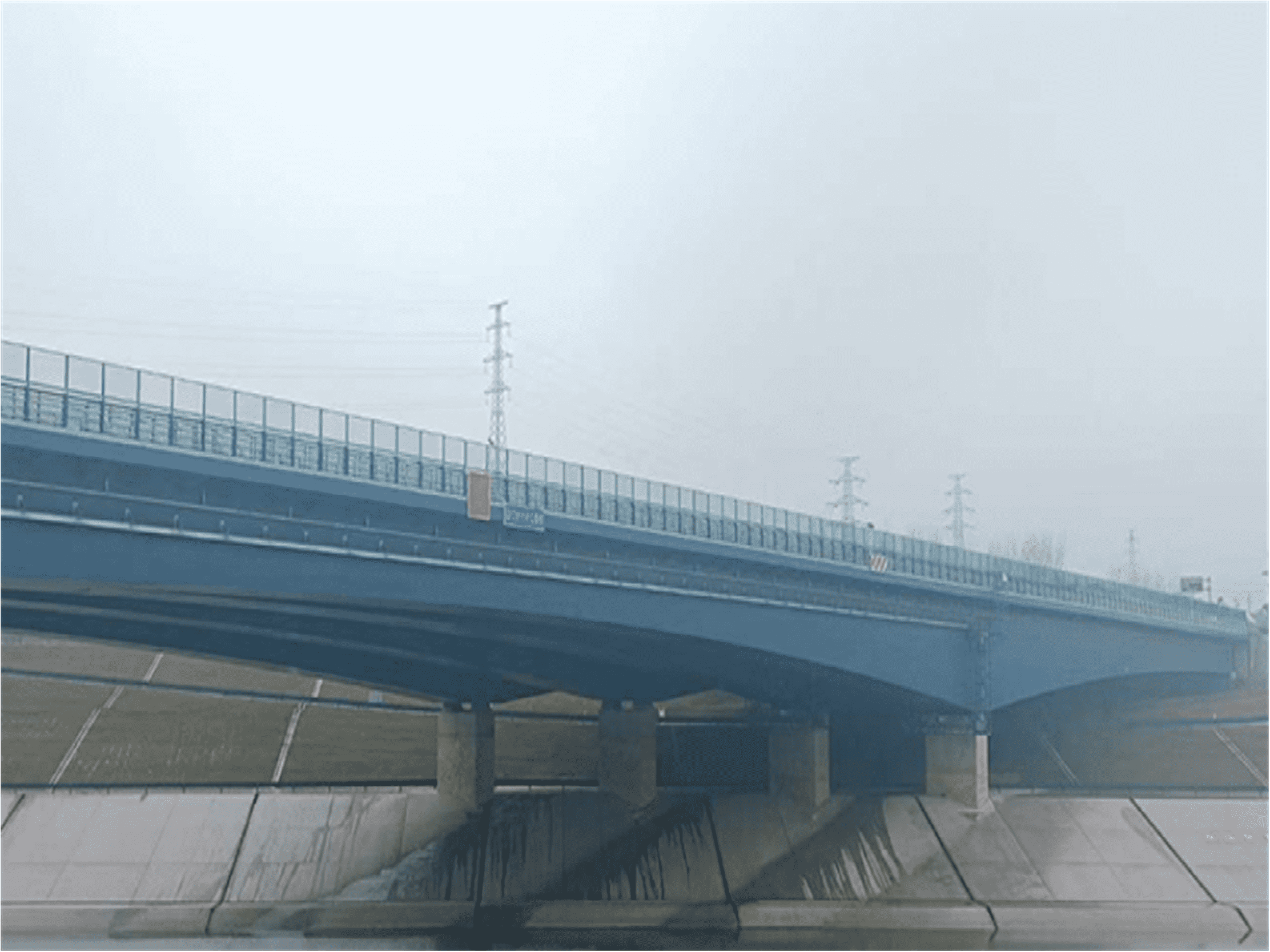

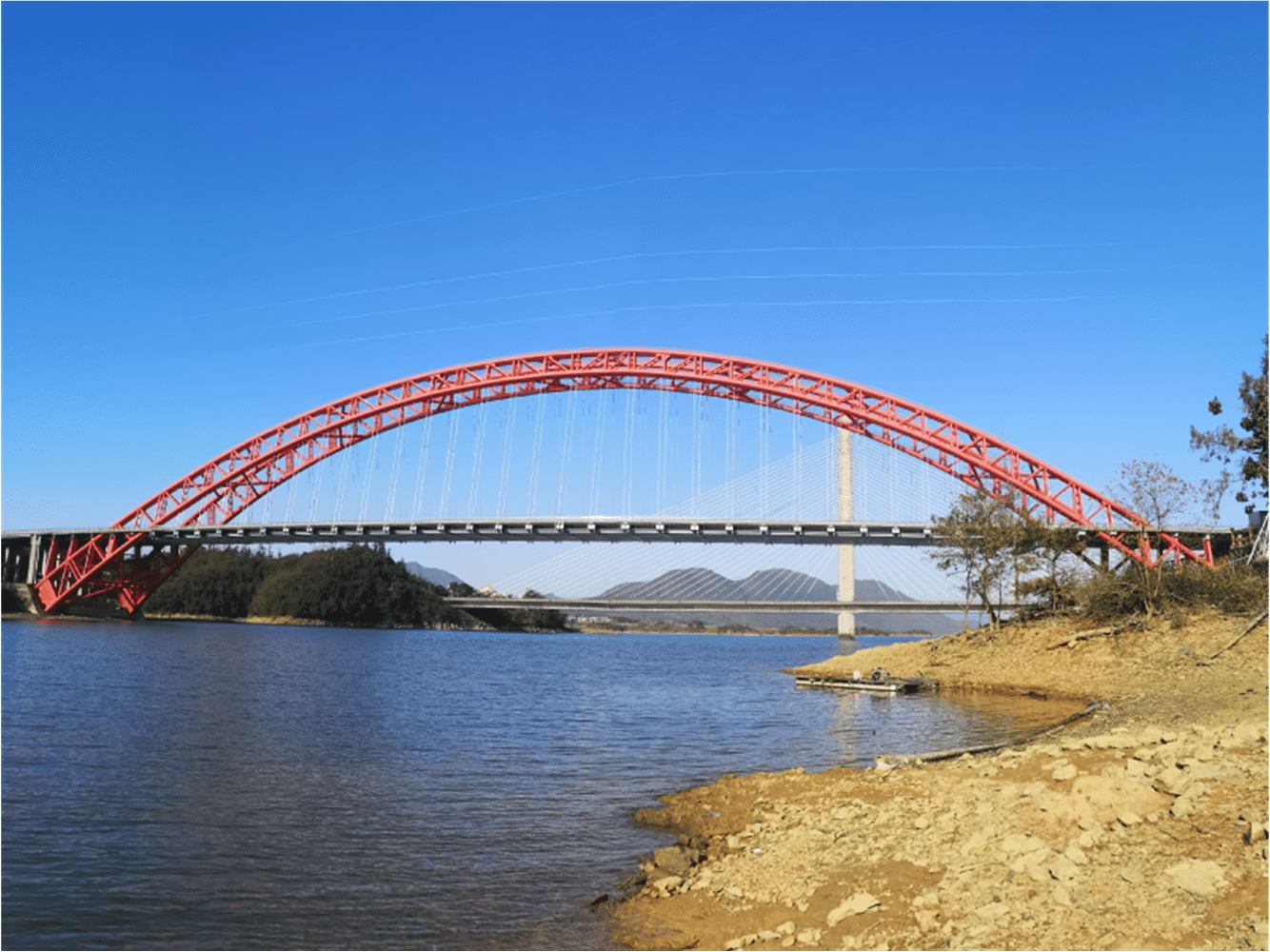

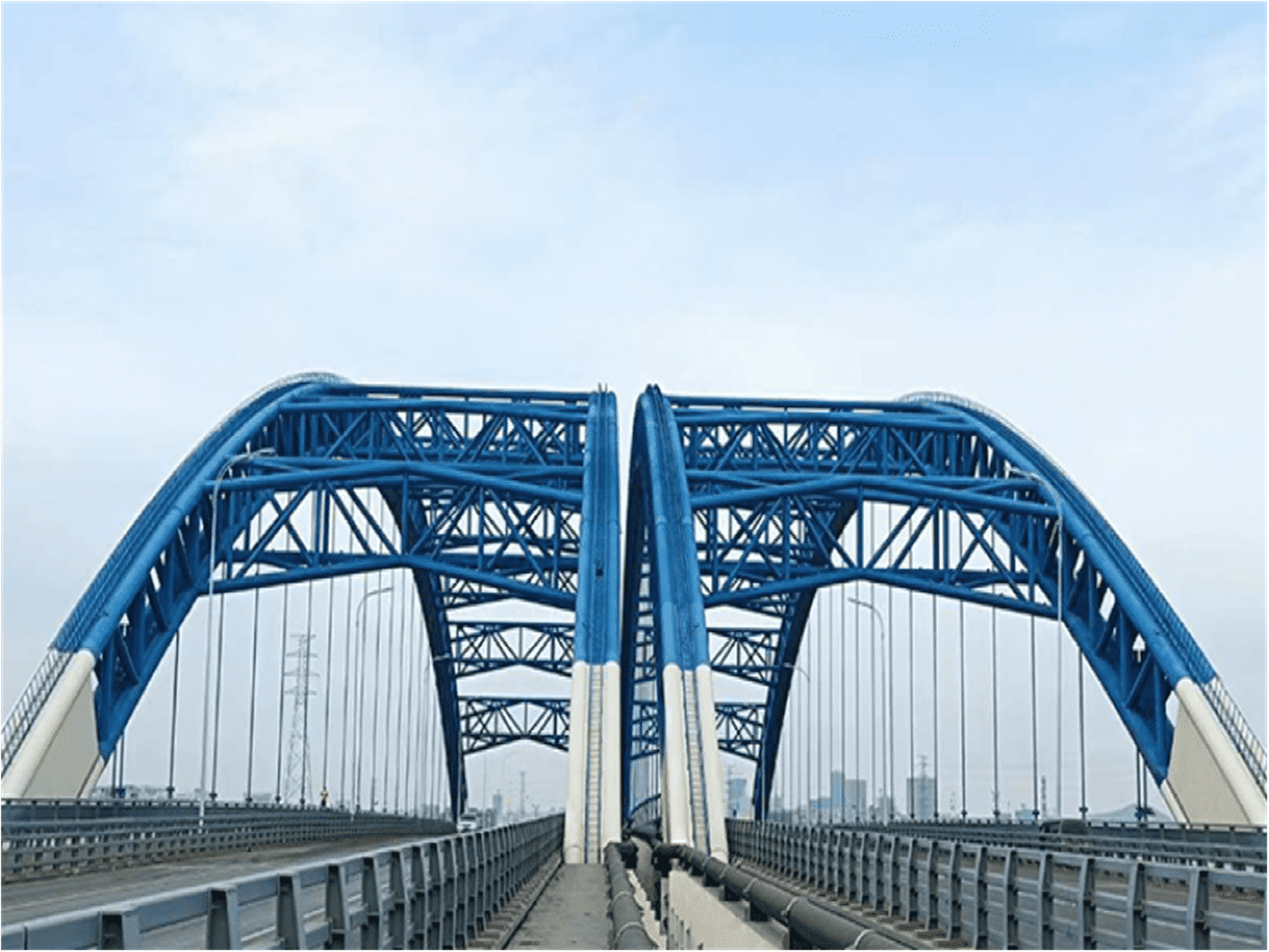

  • Контроль обрыва провода мостового кабеля
  • Мониторинг трещин в резервуарах хранения
  • Мониторинг структурной целостности
  • Контроль целостности лопастей ветряных турбин
  • Контроль целостности стрелы автовышки
