Система мониторинга ветровых турбин
с использованием акустической волны (акустическая эмиссия)
- Система
- Коммуникация
- Анализ данных

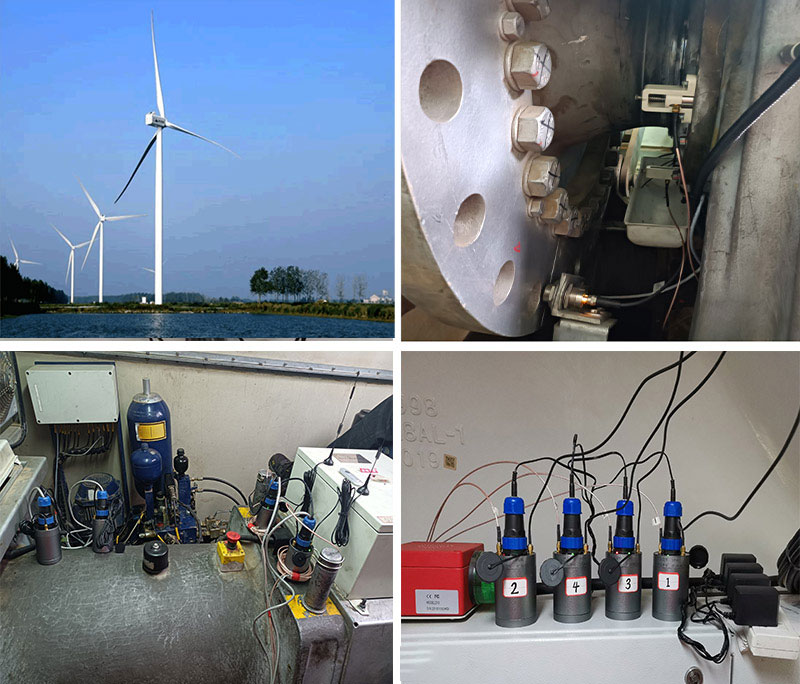

- Исследование случая
Мониторинг и обслуживание на основе состояния являются ключевым и эффективным средством для сокращения огромных простоев и затрат на ремонт ветроэнергетических активов и систем. По сравнению с другими методами неразрушающего контроля или вибрационным мониторингом, акустический волновой (акустическая эмиссия) мониторинг имеет преимущества динамического мониторинга во время работы без каких-либо остановок и чувствительного обнаружения более ранних сигналов отказа ступени, чем вибрация.

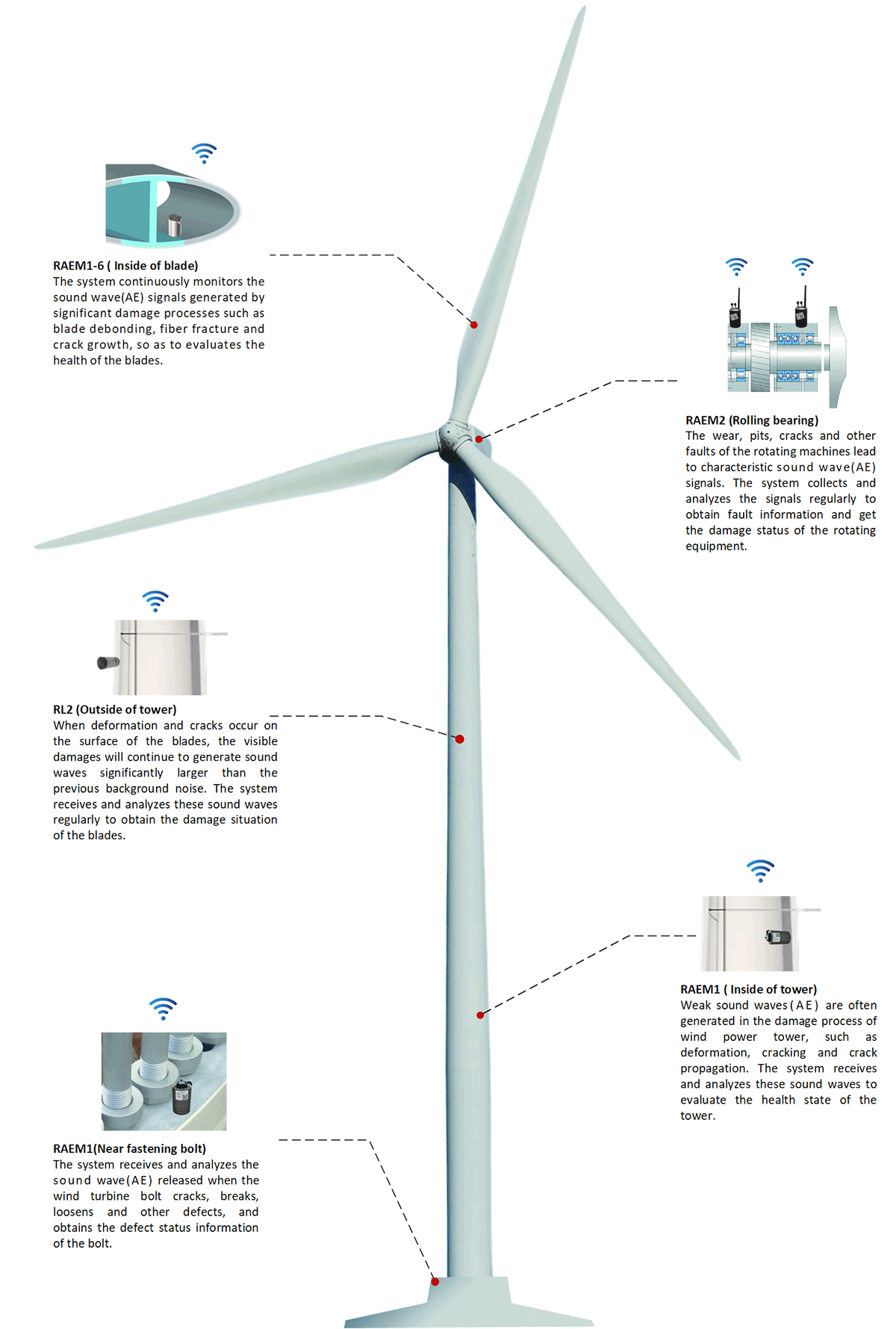

Система подходит для мониторинга ветровых турбин различных сечений:
■ Мониторинг состояния структурных
- Лезвия
- Главная башня
- Болты заземления
■ Мониторинг состояния
- Вращающийся подшипник
- Коробка передач
Продукция для обнаружения и мониторинга ветряных турбин
РАЭМ1
RAEM1 — это беспроводная одноканальная система мониторинга IoT-AE.
- Беспроводная связь, проводной источник питания
- Срабатывание сигнала и круглосуточная работа
- Удаленное управление и настройка
- Подходит для кратковременных сигналов, таких как потрескивание
- Расположение: Болты, рядом с фланцами и контрольными частями внутреннего цилиндра башни.
- Кол-во: Несколько
- Принцип: Слабые акустические волны часто генерируются в процессе повреждения ветряной башни и болтов, таких как деформация, растрескивание, распространение трещин и ослабление болтов. Система принимает и анализирует эти акустические волны для оценки состояния здоровья башни и болтов.
РАЭМ2
RAEM2 — это беспроводная комплексная система мониторинга IoT-AE.
- Датчик, процессор, связь и аккумулятор встроены, готовы к использованию
- Запуск по времени и экономия энергии для длительного использования
- Беспроводное дистанционное автоматическое управление
- Подходит для автоматического контроля утечек
- Положение: Подходящие положения на вращающихся машинах.
- Кол-во: Несколько
- Принцип: Износ, выбоины, трещины, плохая смазка и другие неисправности вращающихся машин приводят к характерным акустическим сигналам. Система регулярно собирает и анализирует акустические сигналы для получения информации о неисправностях и определения состояния повреждения вращающегося оборудования.
РАЭМ1-6
Многоканальная система тестирования или мониторинга
- Объединение в сеть нескольких датчиков для точного определения местоположения дефекта
- Подходит для точной локализации при тестировании или мониторинге трещин.
- Расположение: Внутри лезвий.
- Кол-во: Несколько (близко к основанию лопатки)
- Принцип: Система непрерывно отслеживает акустические сигналы, генерируемые при значительных повреждениях, таких как отслоение лопастей, разрыв волокон и рост трещин, и оценивает состояние лопастей.

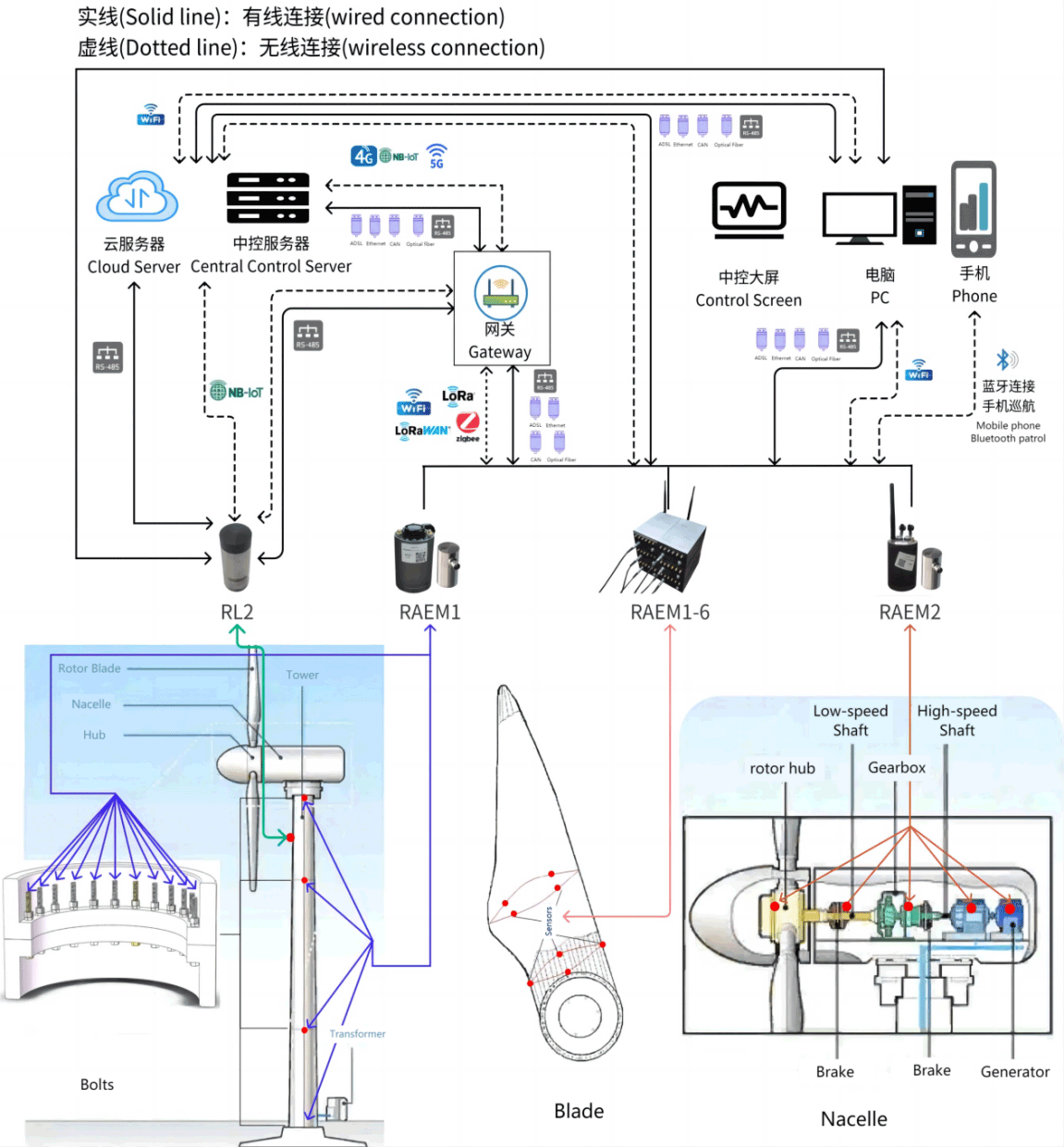

Системное подключение и коммуникация
Различные режимы связи для вывода данных (Wi-Fi, 4G, LoRa, RS485 и т. д.) доступны для выбора в соответствии с требованиями пользователей для проведения регулярного тестирования, локального долгосрочного мониторинга, удаленного долгосрочного мониторинга или других прикладных целей.
*Выберите подходящий способ связи в соответствии с местными условиями.
Четыре метода передачи данных:
1) Эксплуатация и демонстрация на месте:
2) Эксплуатация и отображение информации в диспетчерской

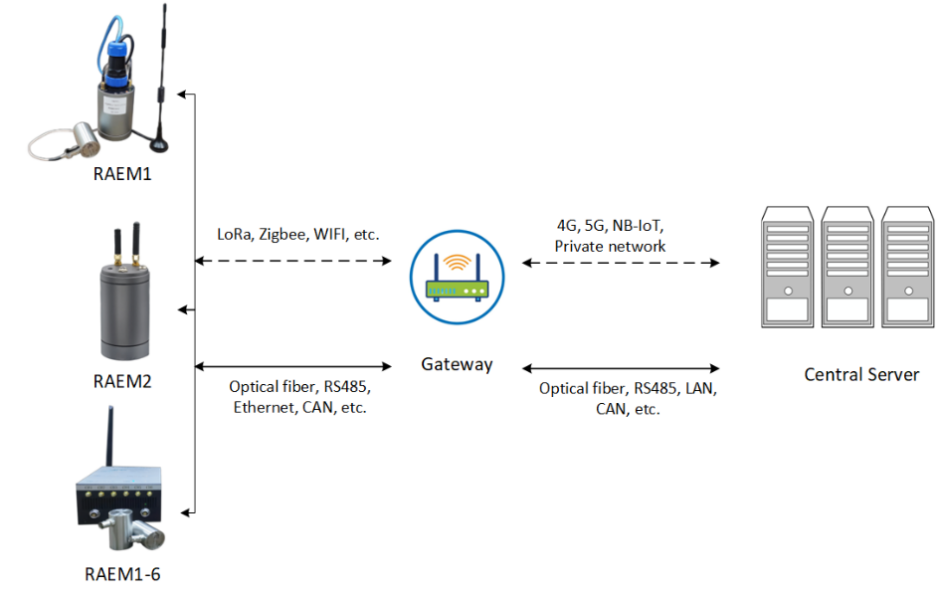

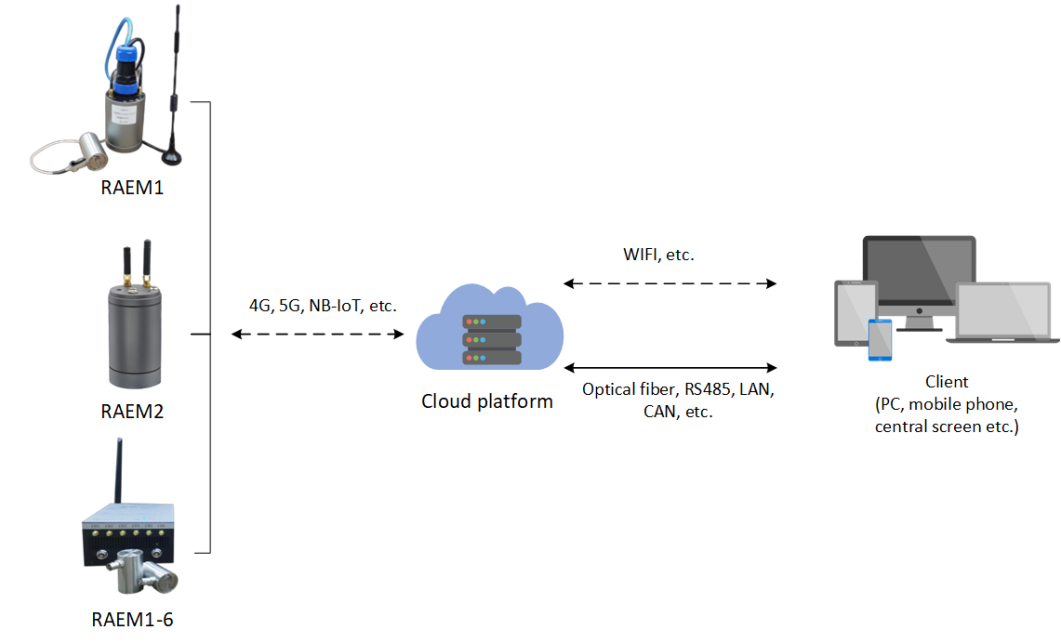

3) Система прямой удаленной сетевой связи

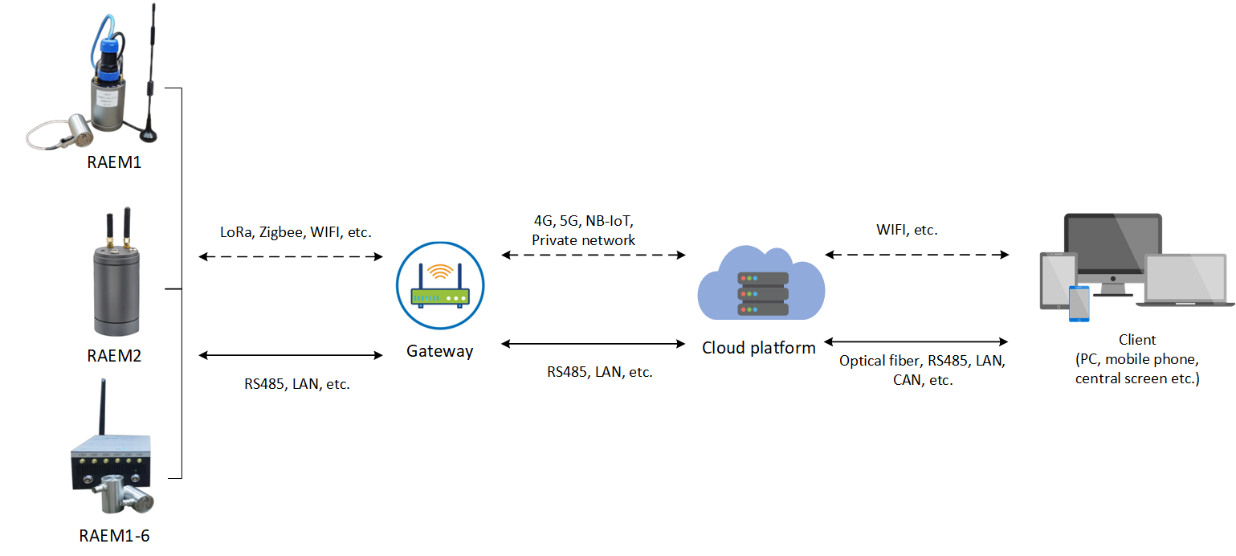

4) Система удаленной сетевой коммуникации:
Note: The above systems have the mobile phone app with Bluetooth communication functions for patrol inspection and field debugging settings.
Display & Analysis

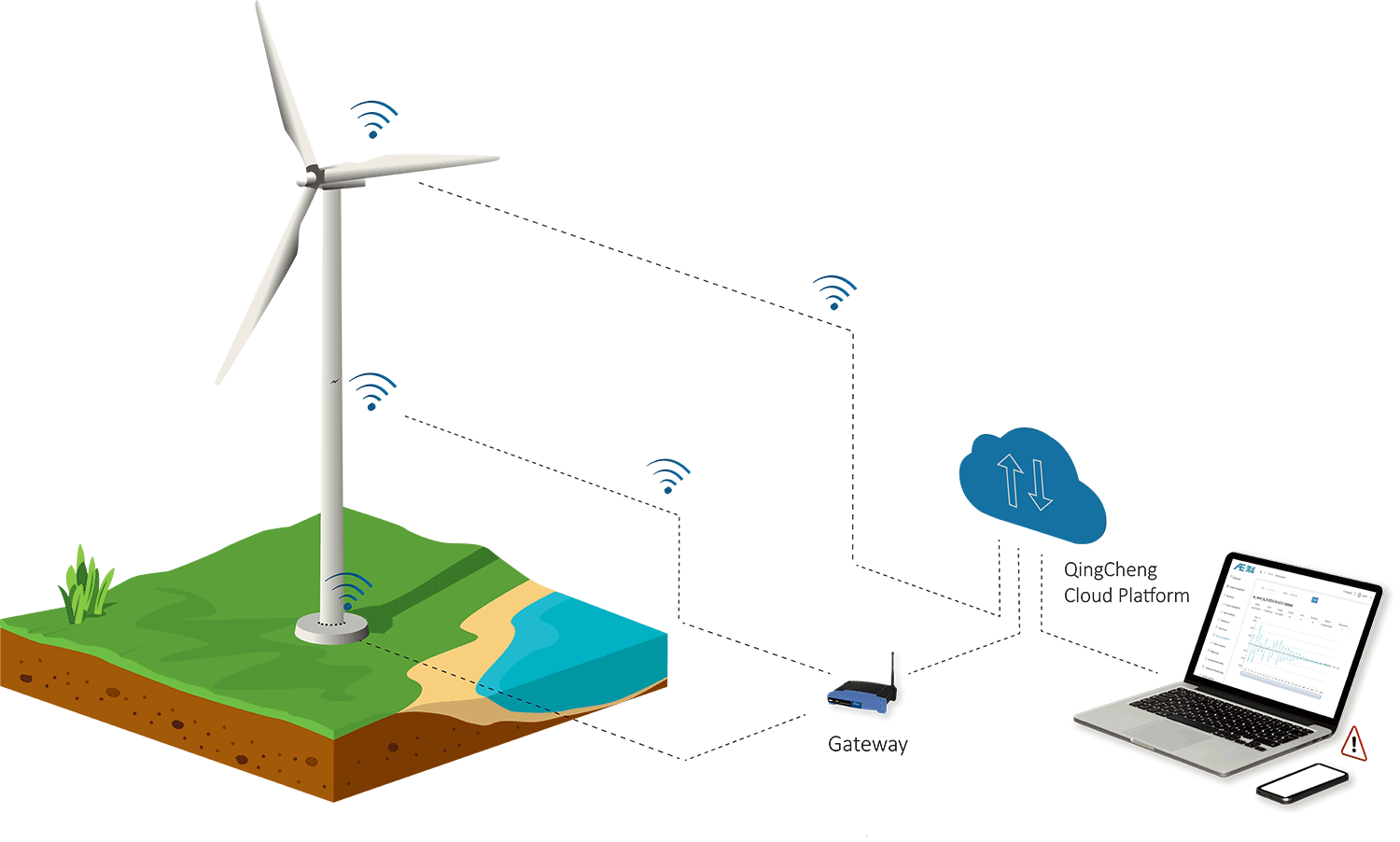

The QingCheng IoT Cloud Platform, along with Alibaba Cloud, AWS, and other platforms, can be used as the data terminal for display, storage, and analysis. Below are the features of the QingCheng IoT Cloud Platform as examples:
- Real-time AE parameters and waveform displays
- Remote control and configure the devices
- Historical data storage and downloads
- Remote system firmware upgrade

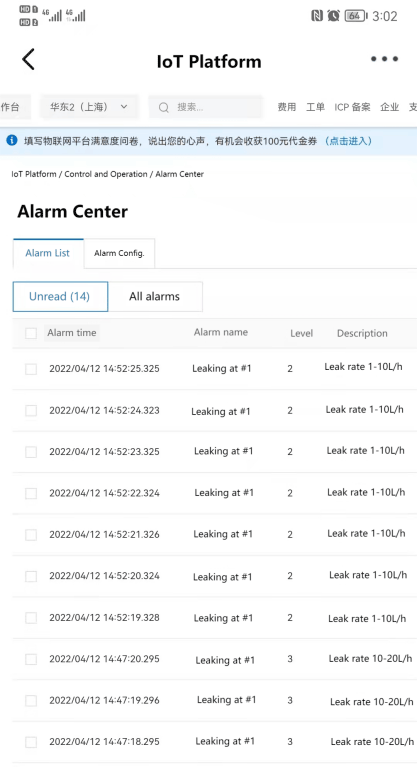

- Parameter values rating to trigger alarm notifications for abnormal activities
2) SWAE software for RAEM1/RAEM1-6

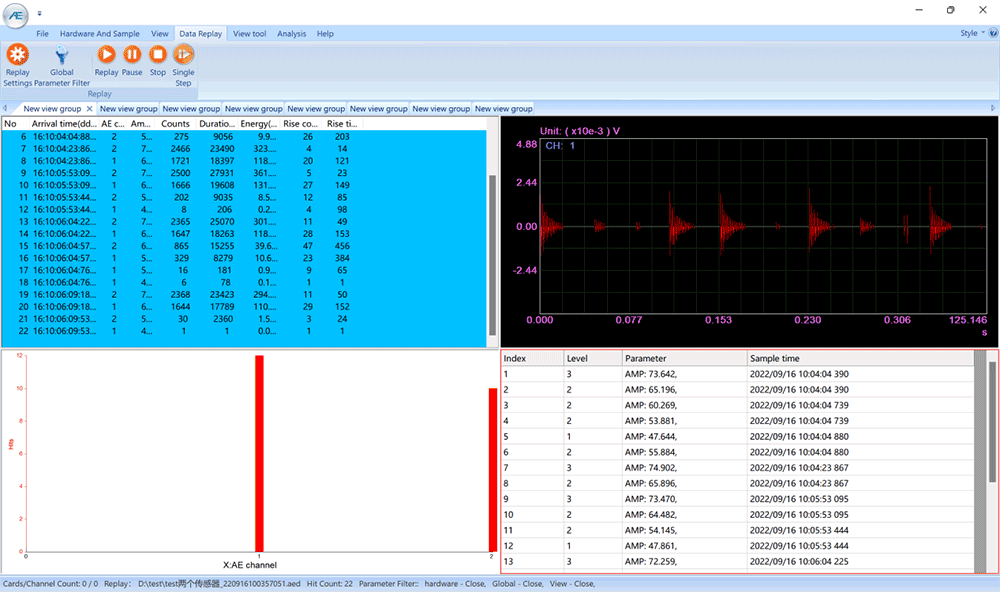

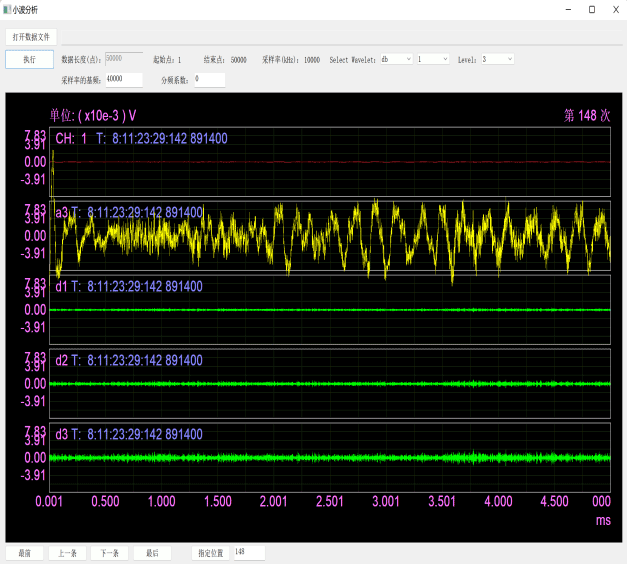

The RAEM1 or RAEM1-6 system can use the SWAE analysis software to analyze the real-time data and also for post data analysis.

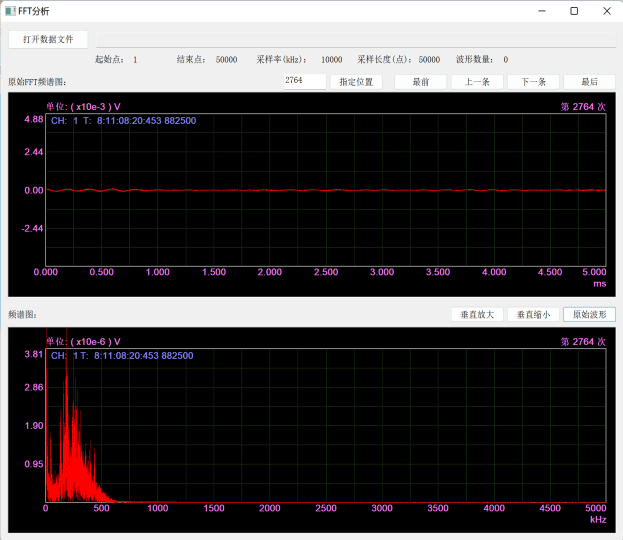

- Various views and analytical functions, location analysis, correlation graph analysis, waveform analysis, Fast Fourier Transform, wavelet transform and more;
- Data storage and exportable to other formats for third party analysis.
3) Smartphone App using Bluetooth for RAEM2

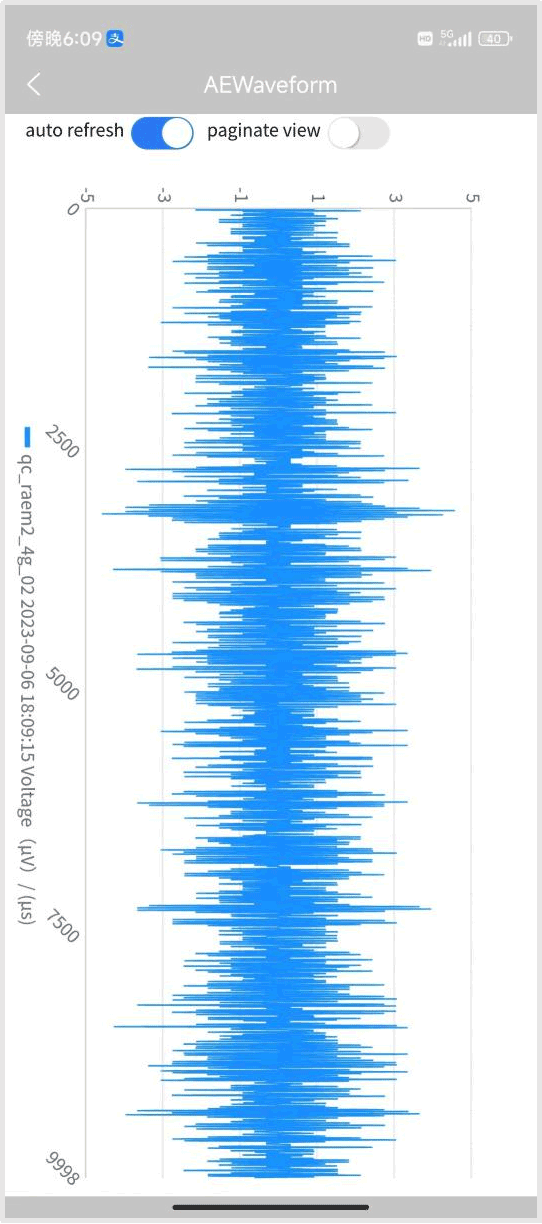

- Real-time parameters and waveform display

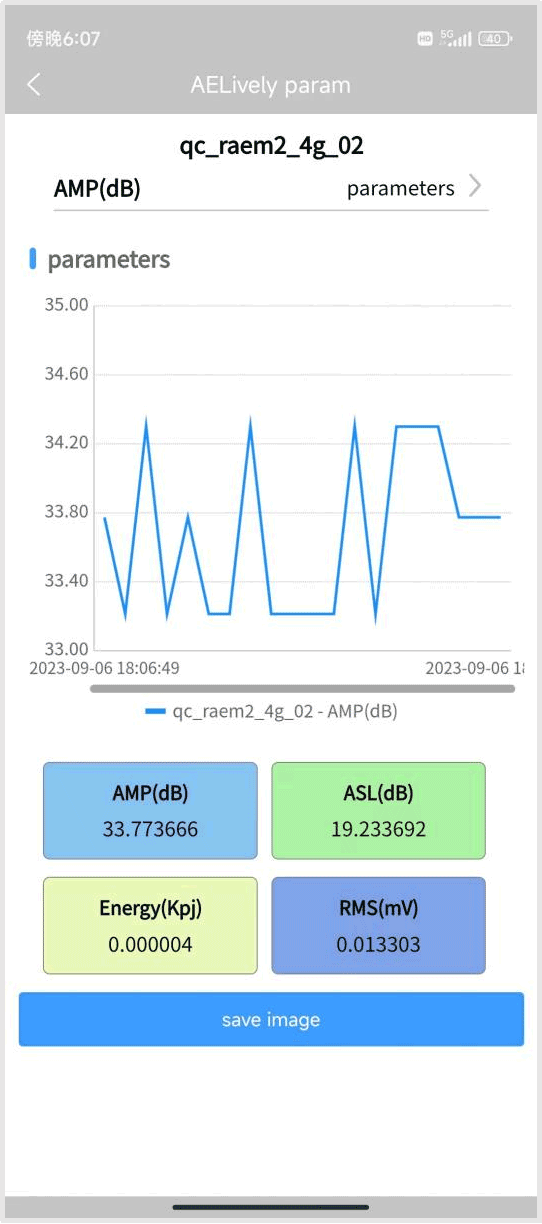

- Historical waveform and parameter query (parameters are amplitude, average signal level (ASL), energy, RMS; the display time accuracy is in minutes)
- Device control and configurations
（1）Wind Turbine Bearing Monitoring
