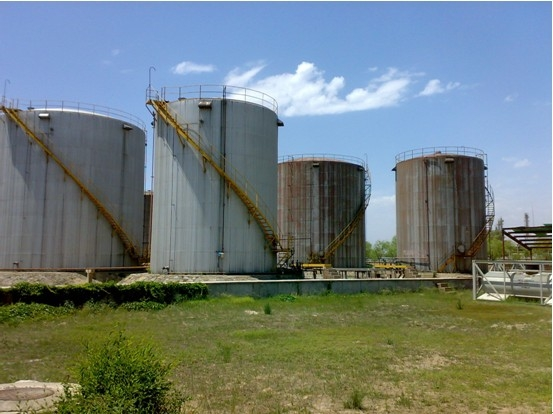

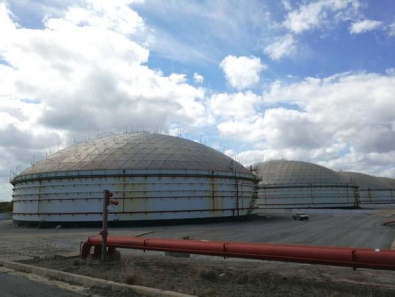

Обнаружение/мониторинг коррозии днища надземного резервуара для хранения (AST)

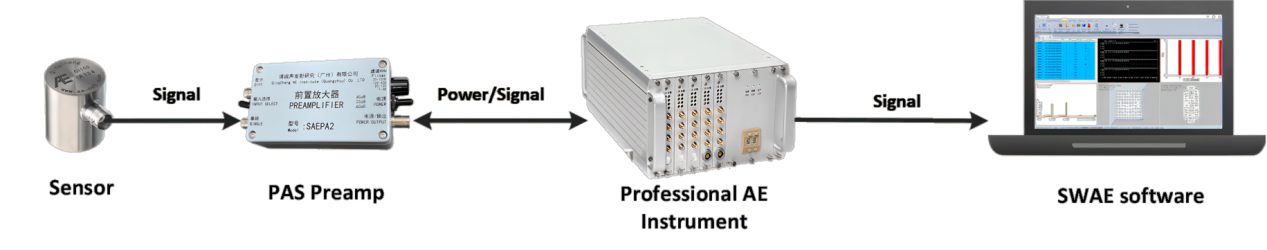

Состав системы

Датчик акустической эмиссии, предусилитель, прибор для регистрации акустической эмиссии, компьютерное программное обеспечение.

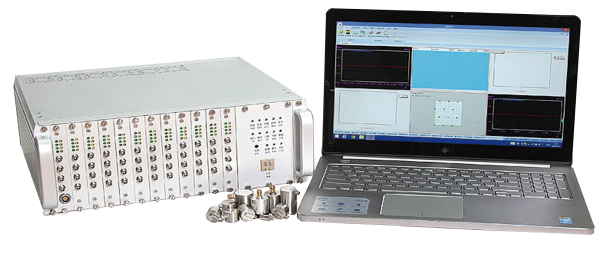

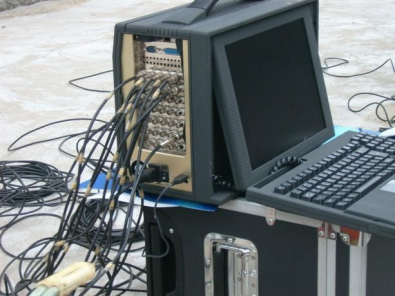

Модуль устройства	SAEU3H Многоканальная система обнаружения АЭ
Операционная система	Окна
Каналы	Многоканальный, с возможностью каскадирования до 100+ каналов
Датчики акустической эмиссии	GI40 / G40 для коррозии днища резервуара; GI150 для трещин корпуса резервуара
Частота дискретизации	10М/с, 16 бит
Сбор волновых форм	Поддерживать
Аналоговые фильтры	Фильтры верхних частот: 20 кГц, 100 кГц, 400 кГц; Фильтры нижних частот: 100 кГц, 400 кГц, 1200 кГц
Цифровые фильтры	1КГц-2,5МГц
Размеры	4-канальное шасси: 320 мм × 125 мм × 50 мм; (длина x ширина x высота) 20-канальное шасси: 308 мм × 225 мм × 133 мм; (длина x ширина x высота) 48-канальное шасси: 308 мм × 368 мм × 133 мм; (длина x ширина x высота)
Преимущества	USB3.0 высокоскоростная передача данных, хорошая расширяемость, стабильная производительность, точная функция определения местоположения дефектов. Подходит для регулярного обнаружения.

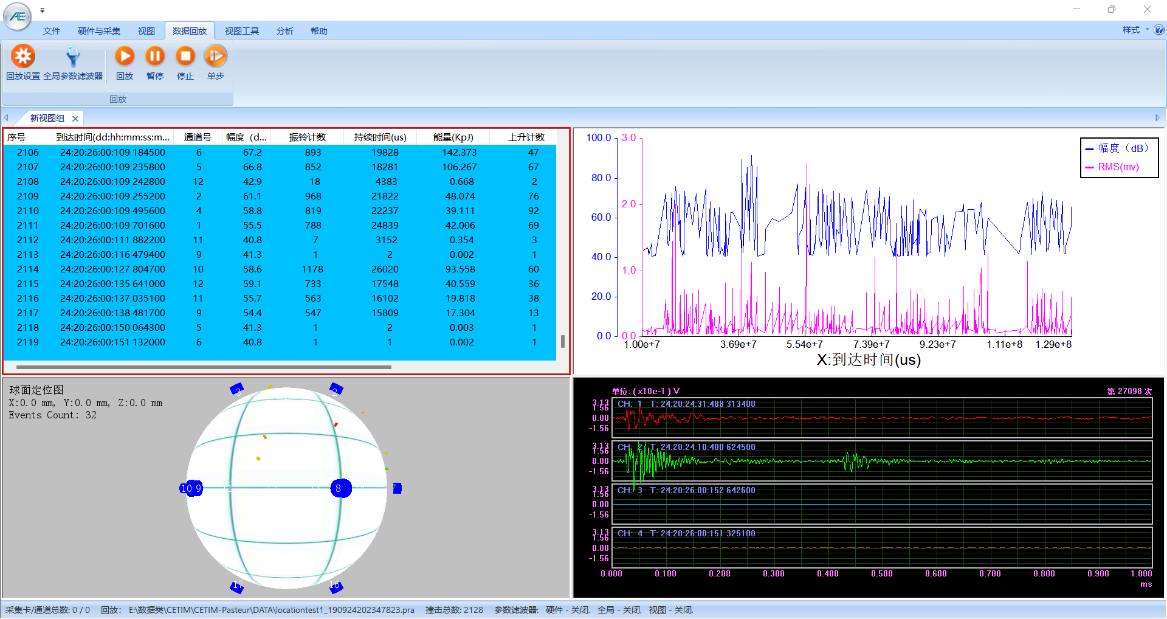

Программное обеспечение SWAE

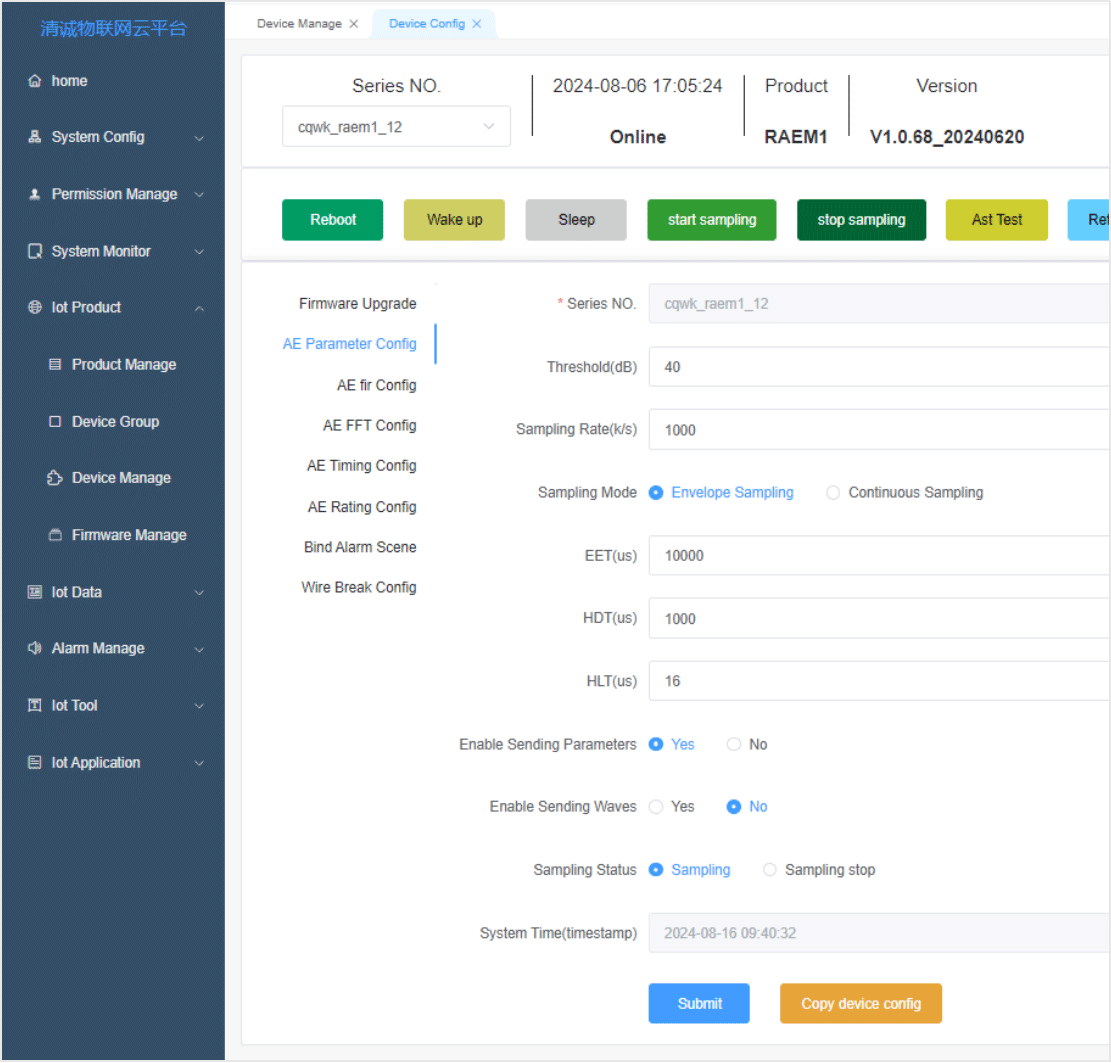

Программное обеспечение системы акустической эмиссии SWAE представляет собой комбинацию программного обеспечения для сбора и анализа данных в реальном времени и программного обеспечения для постанализа. Оно поддерживает два типа серии продуктов AE, прибор SAEU3H и серию RAEM1 (RAEM1 и RAEM1-6) соответственно. SWAE может выполнять сбор, воспроизведение и анализ данных на оборудовании. Его основными функциями являются карта местоположения, графики корреляции, таблица данных и карта формы сигнала в частотной области и т. д.

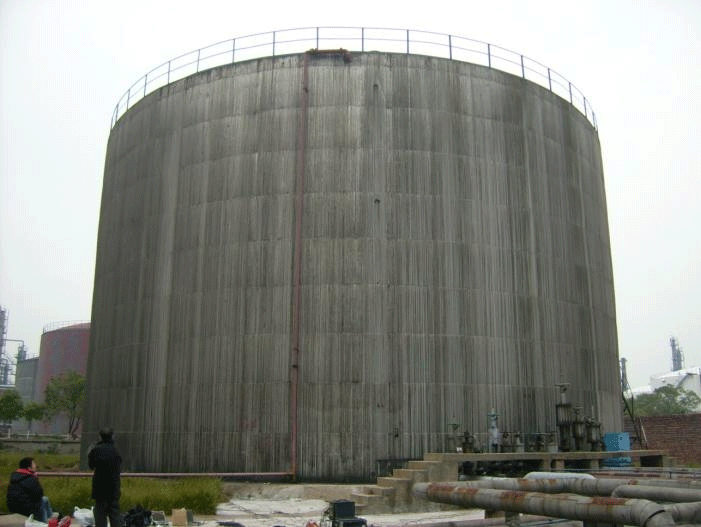

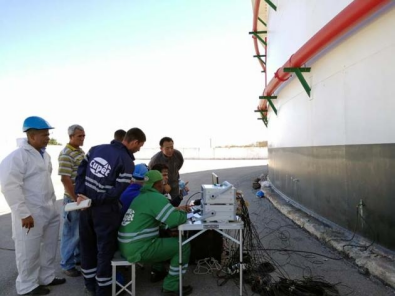

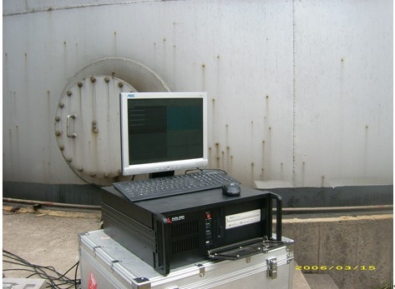

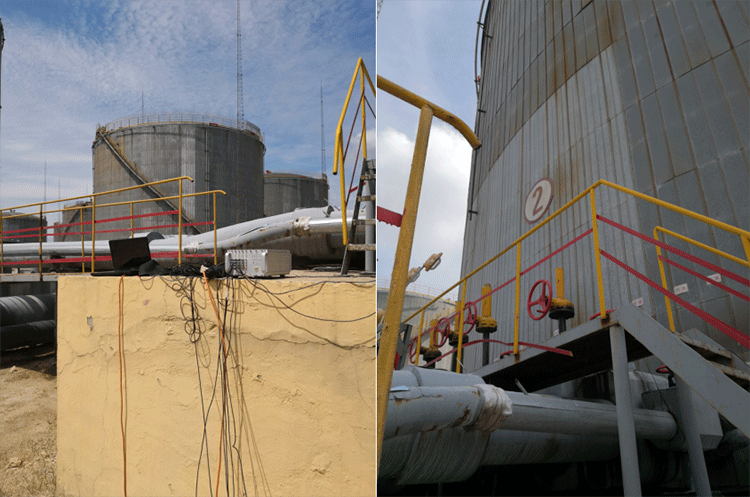

Случай на совместной станции Синсан: онлайн-обнаружение АЭ из резервуаров для хранения

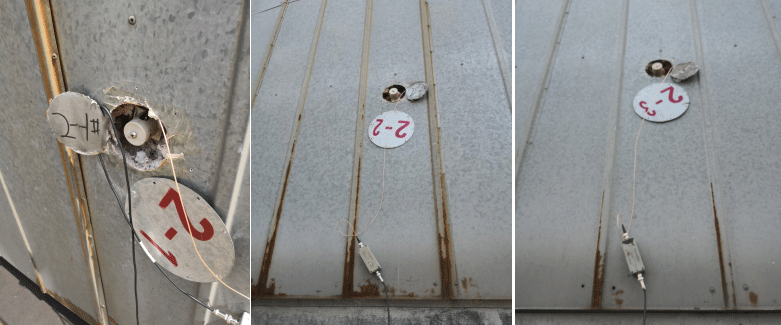

Расположение датчиков

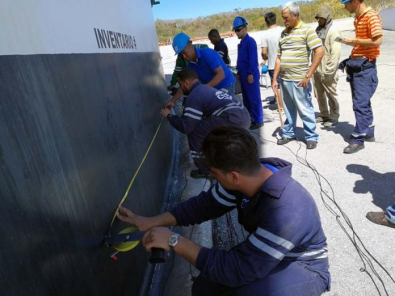

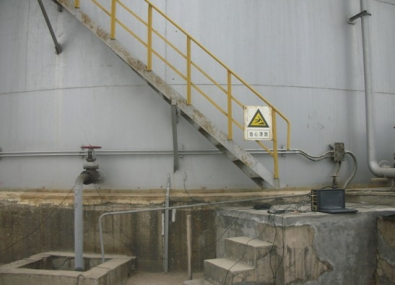

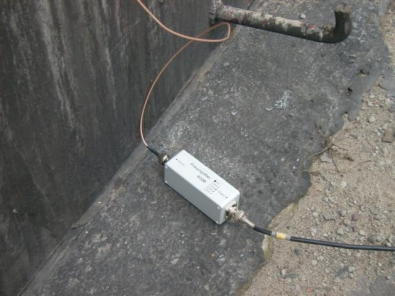

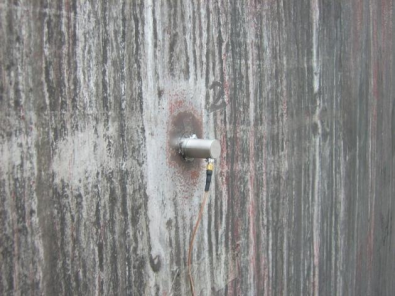

Например, девять датчиков были равномерно расположены вокруг внешней стены на высоте около 50 см над нижней пластиной, по возможности избегая прерывистых мест, таких как трубы и люки, с горизонтальным интервалом около 7,8 метра.

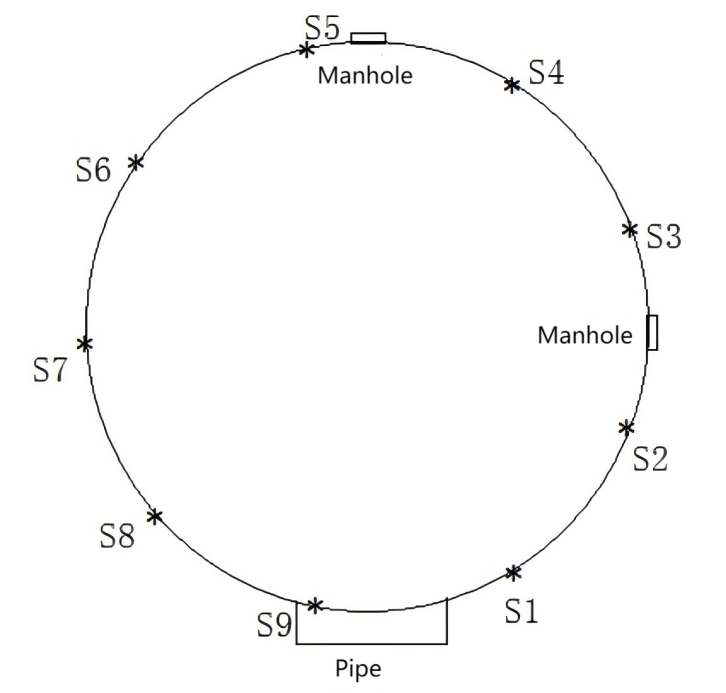

Рис. 1.1 Расположение датчиков

Сбор и анализ данных

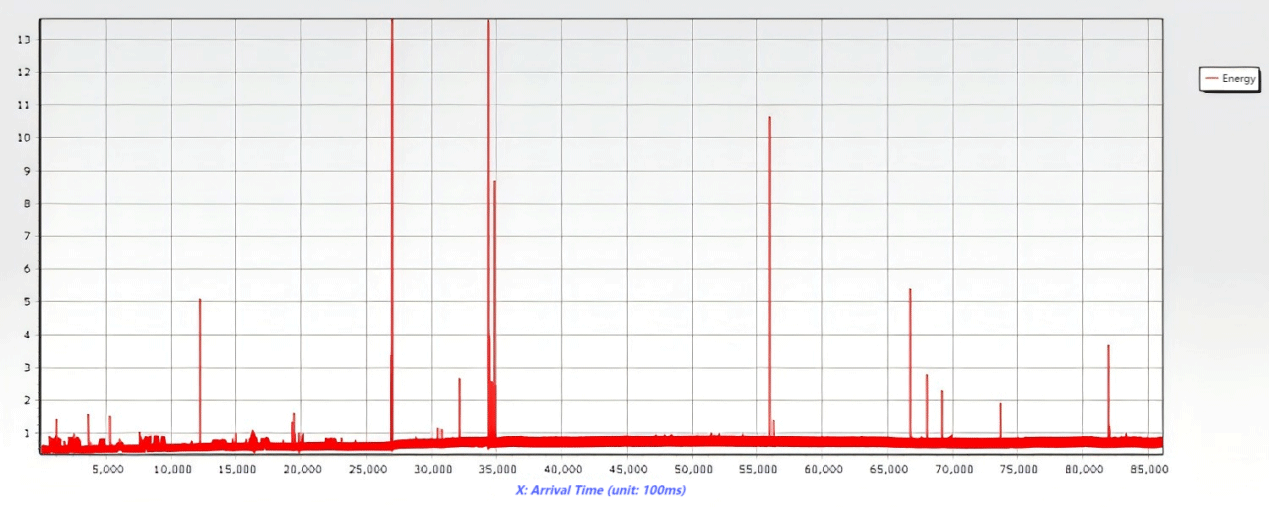

Акустико-эмиссионный контроль резервуара в течение 2 часов:

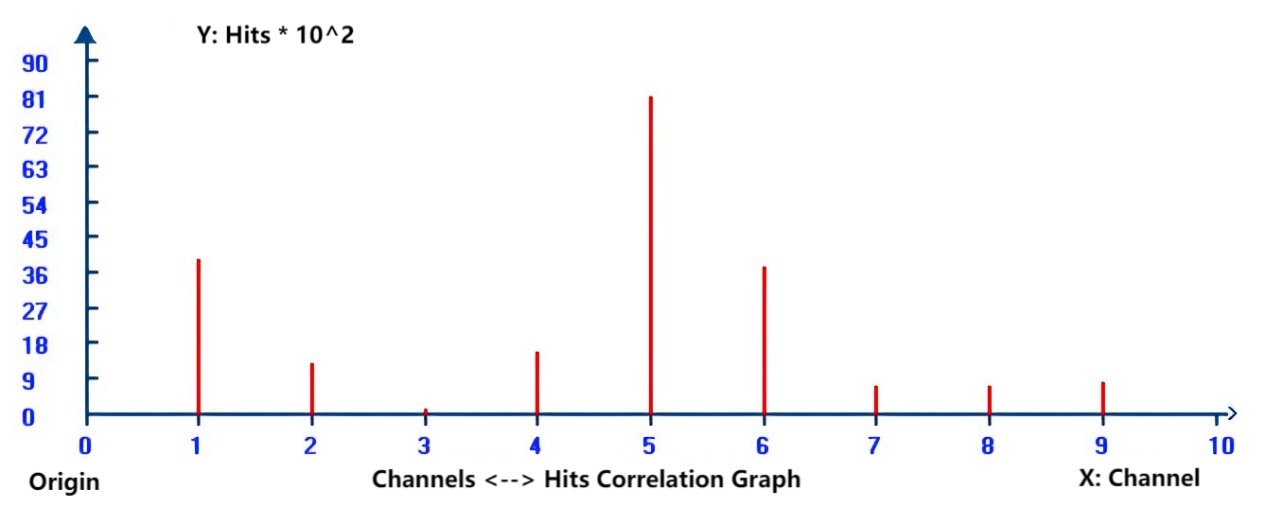

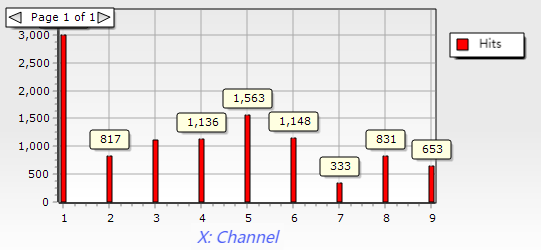

Рис. 1.2 Канал танка №2 – график корреляции попаданий

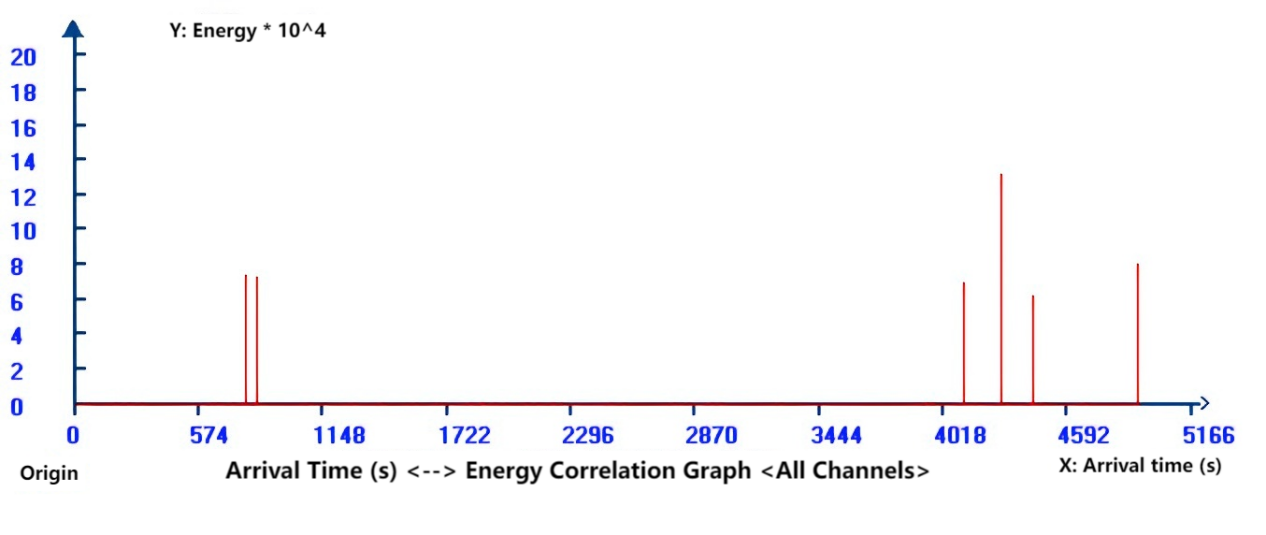

Рис. 1.3 Время прибытия резервуара №2 – график корреляции энергии

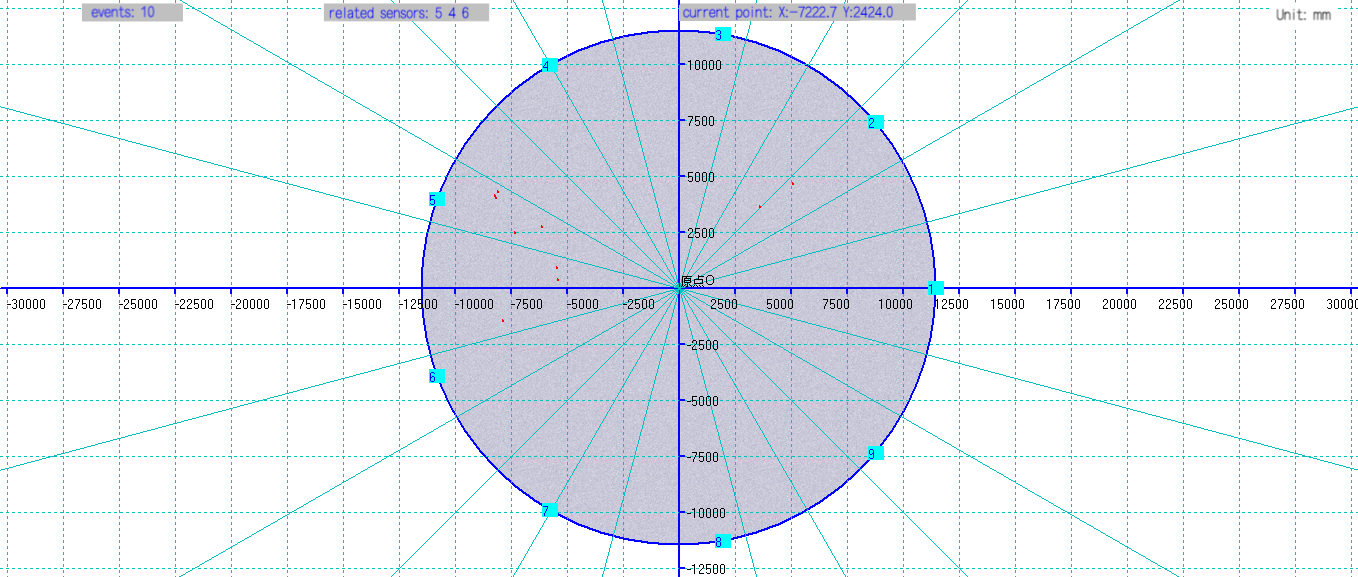

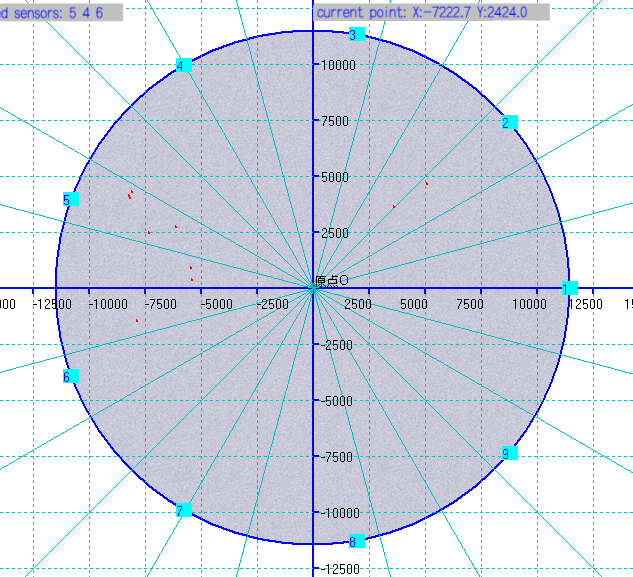

Рис. 1.4. Карта расположения TDOA резервуара №2 на 2 часа

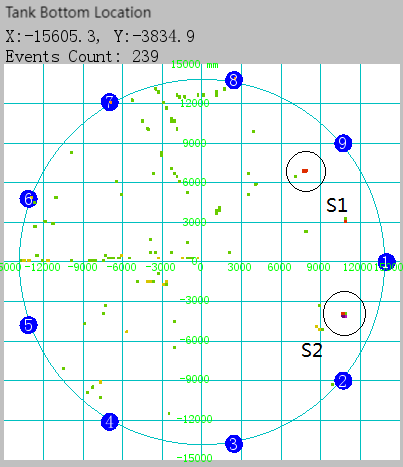

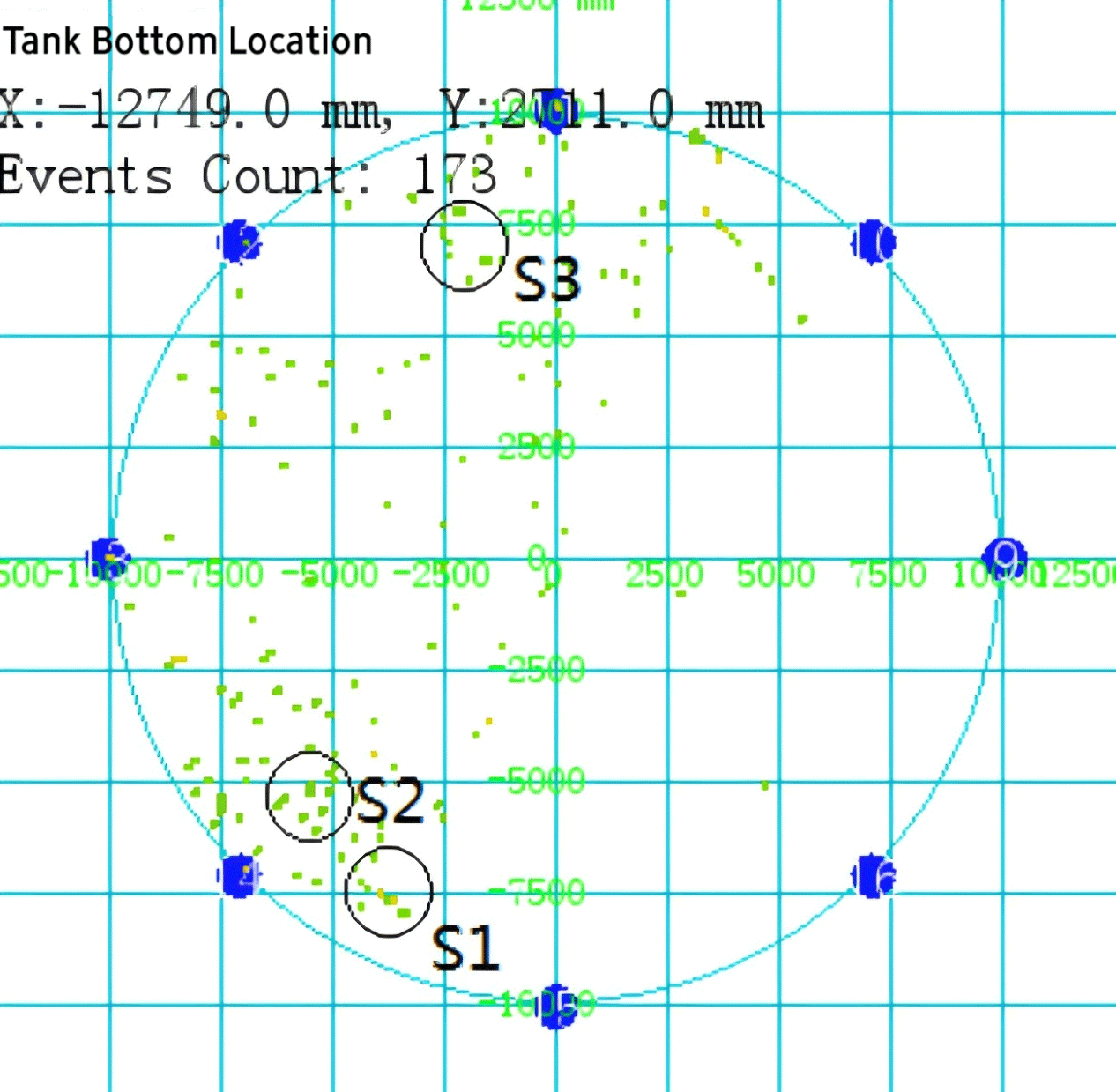

Рис. 1.5 Карта расположения при поддержании давления

Результаты теста

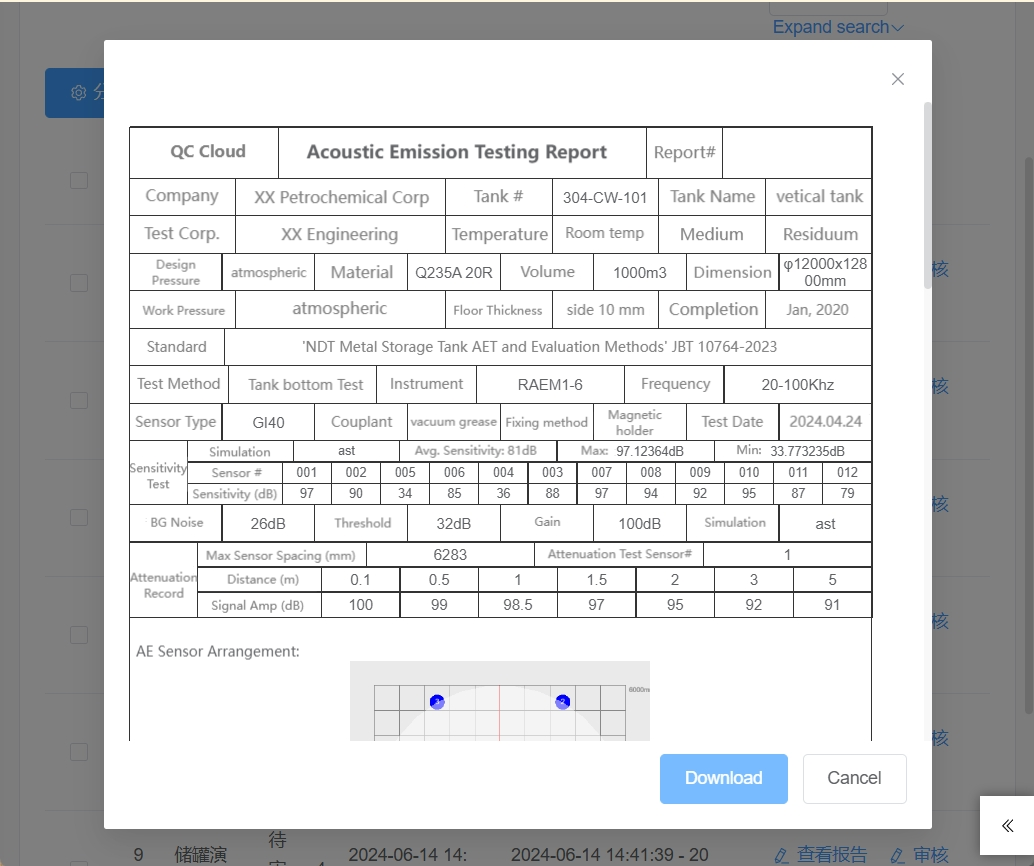

Согласно разделу 9.2 стандарта «JB/T 10764-2023», были приняты методы анализа местоположения разницы во времени и классификации источника акустической эмиссии днища резервуара. Длина 10% от диаметра использовалась для определения круговой области оценки. Выполните локальный анализ всех источников местоположения с относительно концентрированными событиями в пределах области оценки и рассчитайте количество событий местоположения E в час. Согласно рисунку 1.5, три из них были 173 эффективными событиями во время поддержания давления, и было 3 относительно концентрированных области местоположения, определенных как S1, S2 и S3.

С1:Е1=7; С2: Е2=10; S3: E3=4.

Критерий контрольного числа событий в час был установлен как a=10 на основе результатов опыта с использованием того же испытательного оборудования и настроек в той же среде. Учитывая высоту уровня жидкости во время поддержания давления и комплексные параметры характеристики акустической эмиссии, результатом классификации был Уровень I, что означает «нет признаков локальной коррозии, а состояние коррозии минимально». Предложение по ремонту: не рассматривать ремонт. Рекомендуется провести акустическую эмиссию повторно через 6 лет или открыть резервуар в подходящее время, чтобы наблюдать динамические изменения коррозии на нижней пластине резервуара.

Принцип

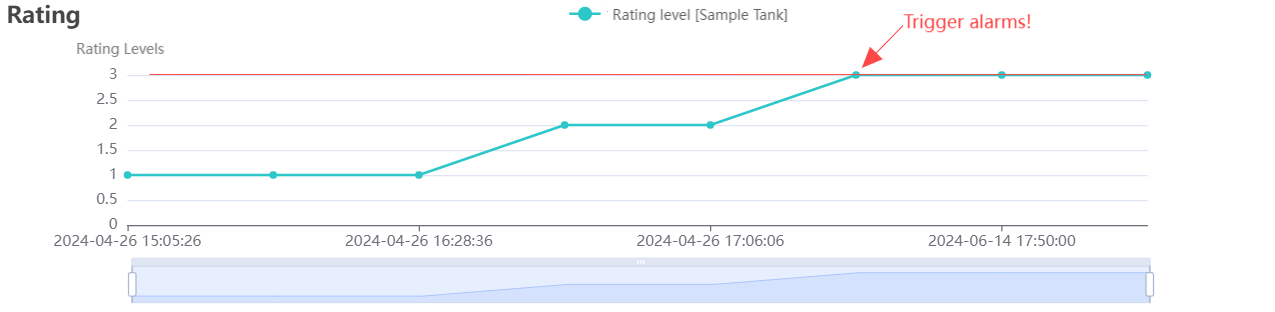

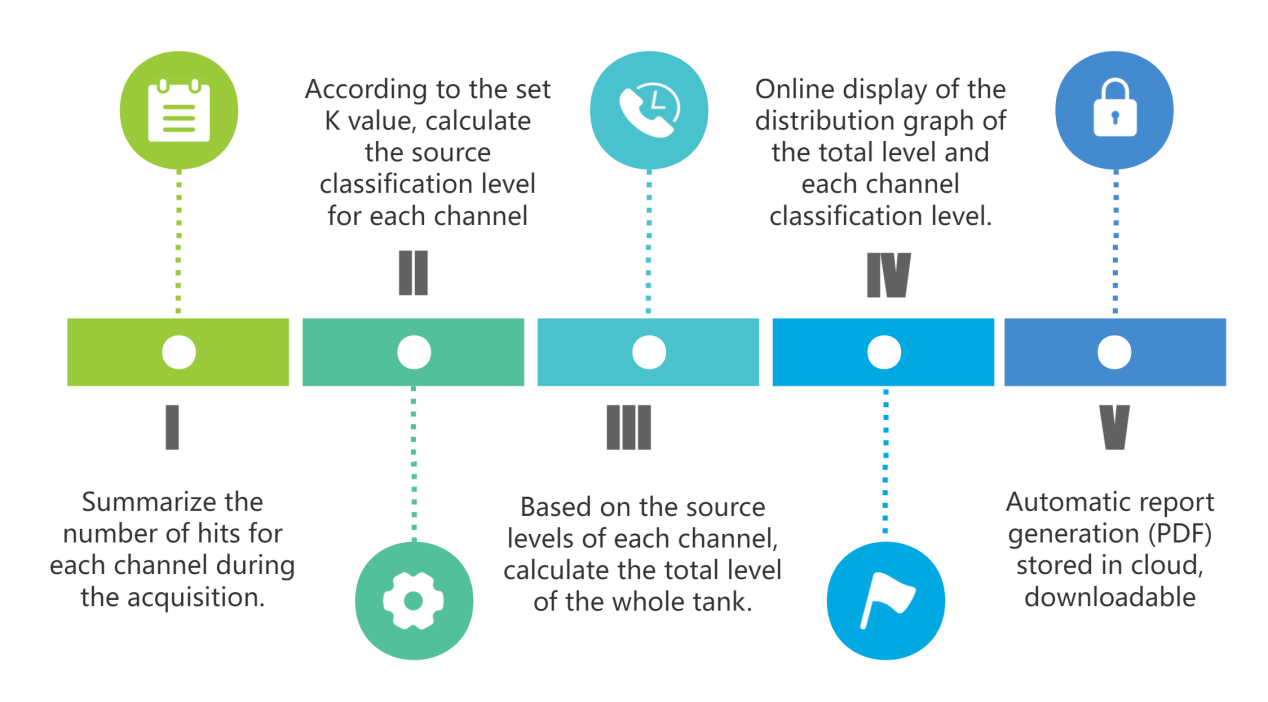

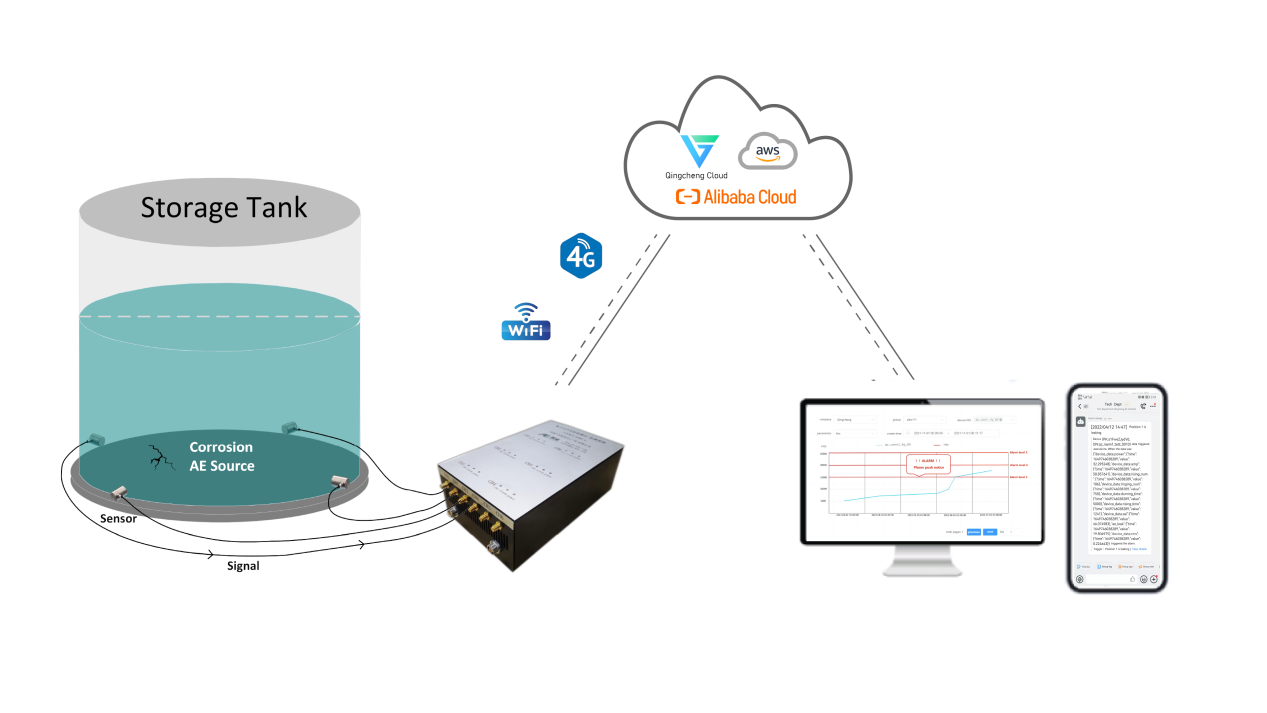

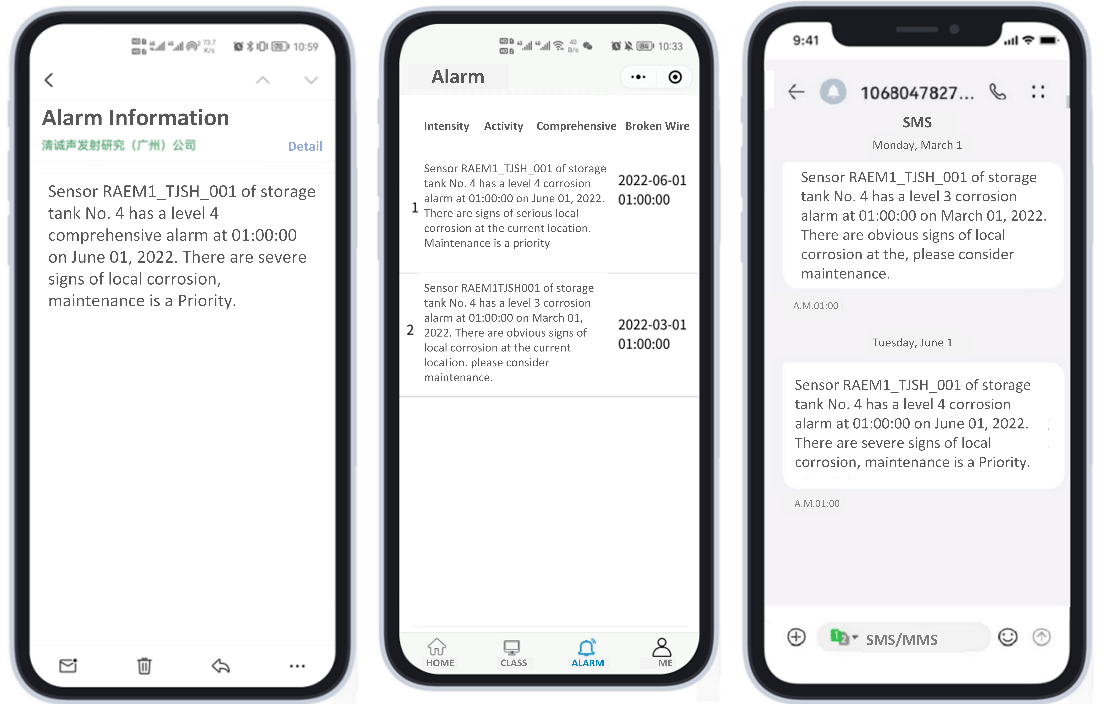

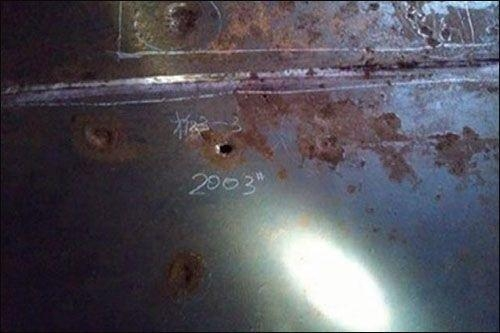

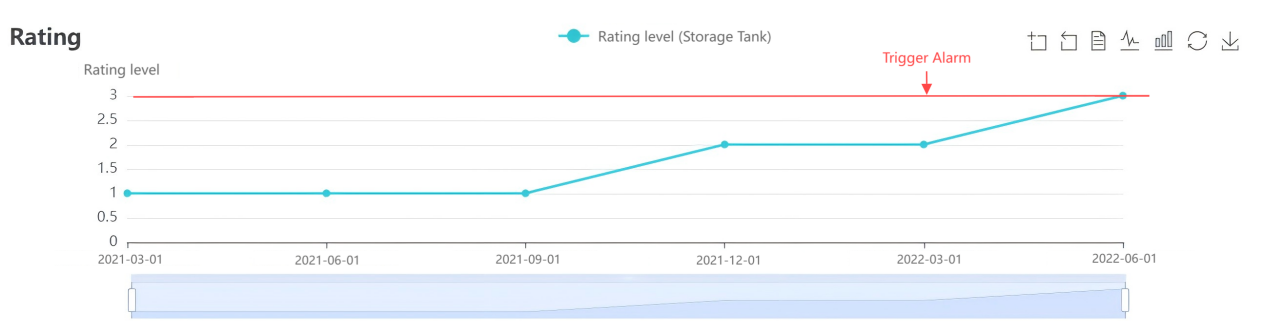

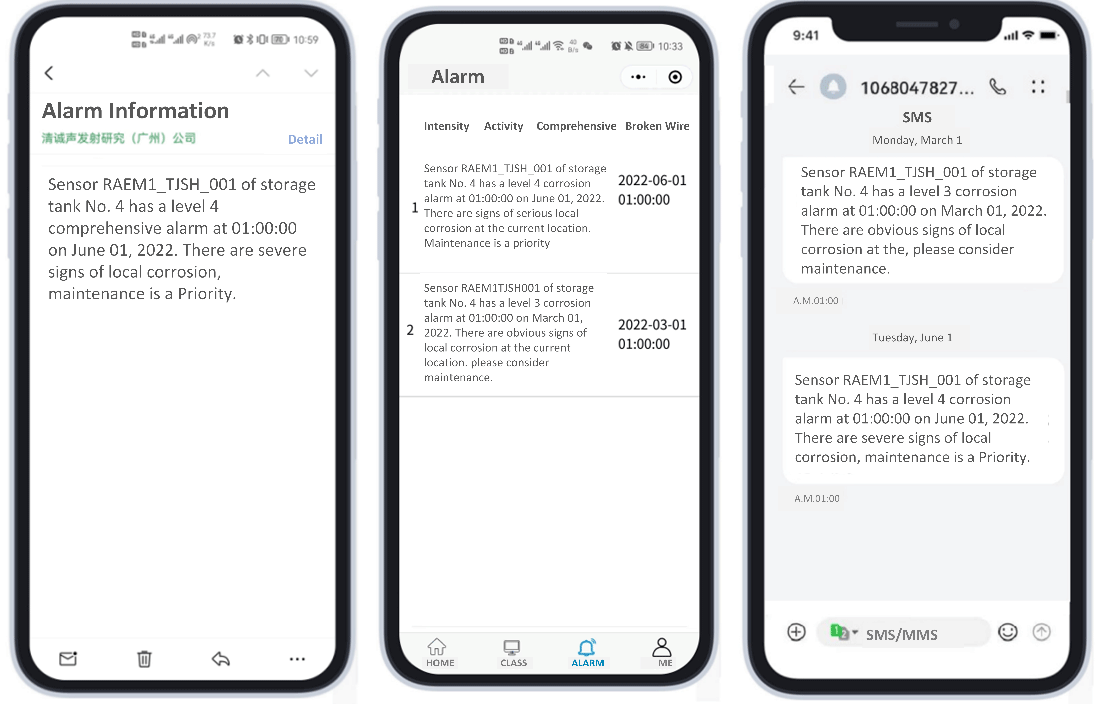

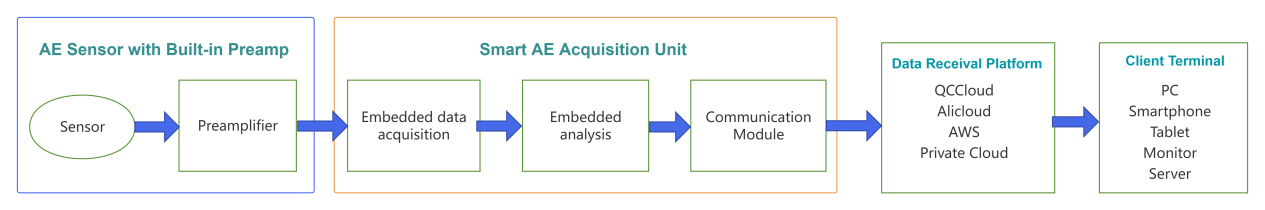

При возникновении коррозионных дефектов или протечек на нижней пластине резервуара для хранения генерируются волны акустической эмиссии. Датчики принимают акустические волны, которые затем обрабатываются и анализируются блоком сбора акустической эмиссии. Результирующие сигналы передаются на облачный сервер через сеть 4G/WiFi, и пользователи входят в облачную платформу (частное облако/облако Qingcheng), чтобы удаленно просматривать данные и устанавливать критерии оценки. Система автоматически предоставляет результаты оценки на основе критериев. После достижения порогового значения тревоги автоматически подается сигнал тревоги.

Состав системы

Датчики акустической эмиссии, приборы сбора акустической эмиссии (сбор и анализ сигналов, а также передача данных), облачные серверы (облачный сервер IoT-платформа/сервер локальной сети/компьютер/мобильный телефон и т. д.), клиентские терминалы (мобильный телефон, ПК и т. д.).

Модуль устройства	RAEM1-6 Многоканальная система АЭ
Операционная система	линукс
Каналы	6 каналов, можно каскадировать до 100+ каналов
Датчики акустической эмиссии	GI40 / G40 для коррозии днища резервуара; GI150 для трещин корпуса резервуара
Частота дискретизации	2М/с, 16 бит
Сбор волновых форм	Поддерживать
Аналоговые фильтры	Фильтры верхних частот: 30 кГц, 125 кГц; Фильтры нижних частот: 80 кГц, 175 кГц
Цифровые фильтры	1КГц-1,0МГц
Коммуникации	Wi-Fi/4G
Размеры	Длина x Ширина x Высота: 22см × 13см × 8см
Преимущества	На основе операционной системы Linux, он имеет стабильную производительность, возможность беспроводной связи и подходит для долгосрочного удаленного беспилотного мониторинга. Устройства могут быть каскадированы для формирования крупномасштабной системы мониторинга.

Принцип

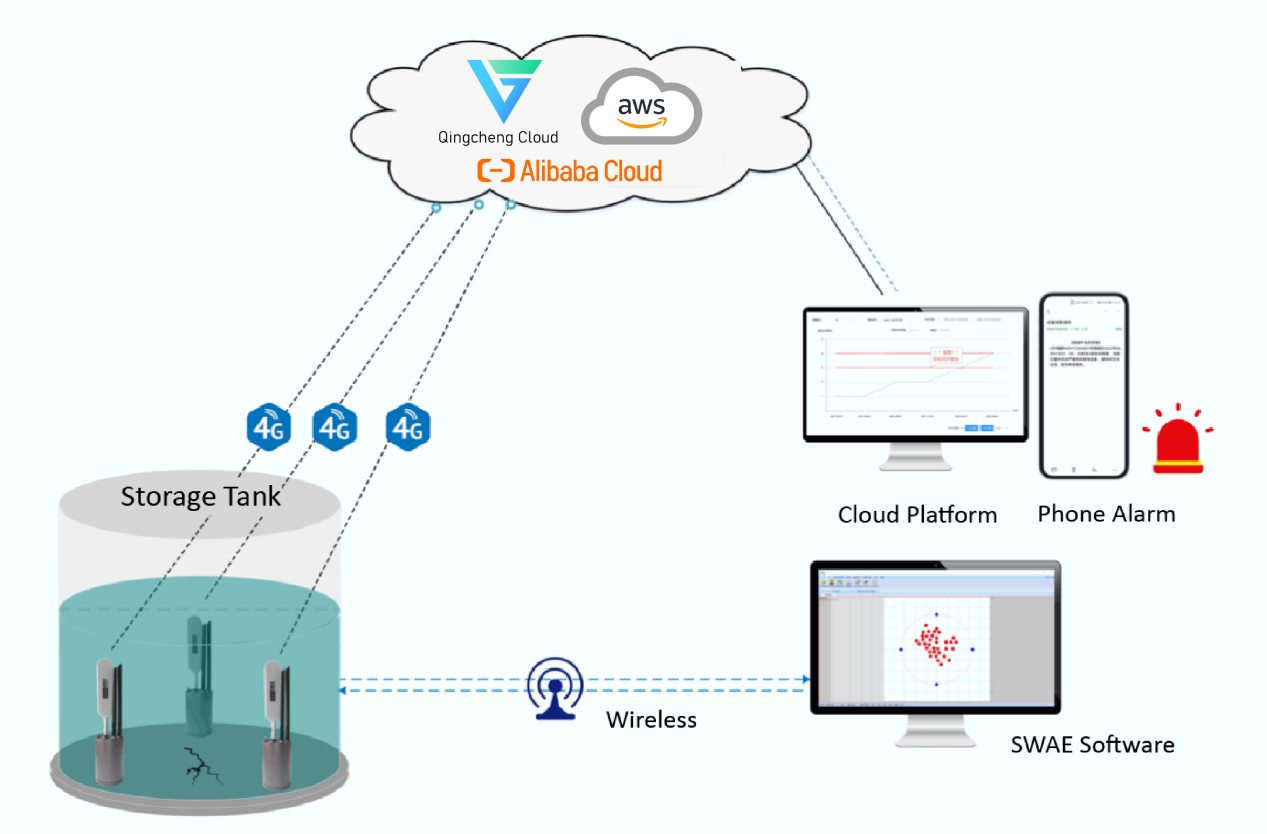

При появлении коррозионных дефектов или протечек на нижней пластине резервуара для хранения генерируются акустические волны (акустическая эмиссия). Блок сбора акустической эмиссии принимает сигналы, обрабатывает и анализирует их и передает на облачный сервер через сеть 4G/WiFi/LAN. Пользователи входят в облачную платформу (частное облако/облако Qingcheng) для удаленного просмотра данных и установки критериев оценки. Система автоматически выдает результаты оценки на основе критериев. После достижения порогового значения тревоги автоматически подается сигнал тревоги.

Состав системы

Блок сбора данных акустической эмиссии (датчики, сбор и анализ сигналов, связь), облачный сервер (облачный сервер IoT-платформа/сервер локальной сети/компьютер/мобильный телефон и т. д.), клиентский терминал (мобильный телефон, ПК и т. д.).

Модуль устройства	РАЭМ1
Операционная система	линукс
Каналы	Один канал
Датчики акустической эмиссии	GI40 / G40 для коррозии днища резервуара; GI150 для трещин корпуса резервуара
Частота дискретизации	2М/с, 16 бит
Сбор волновых форм	Поддерживать
Аналоговые фильтры	Фильтры верхних частот: 30 кГц, 125 кГц; Фильтры нижних частот: 80 кГц, 175 кГц
Цифровые фильтры	1КГц-1,0МГц
Коммуникация	Wi-Fi/ 4G/ RS-485

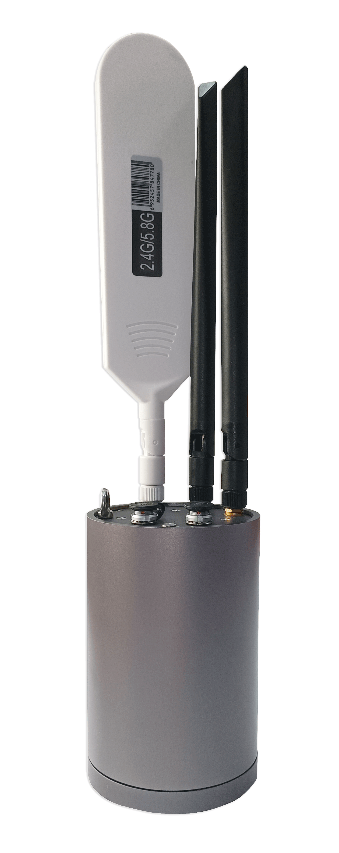

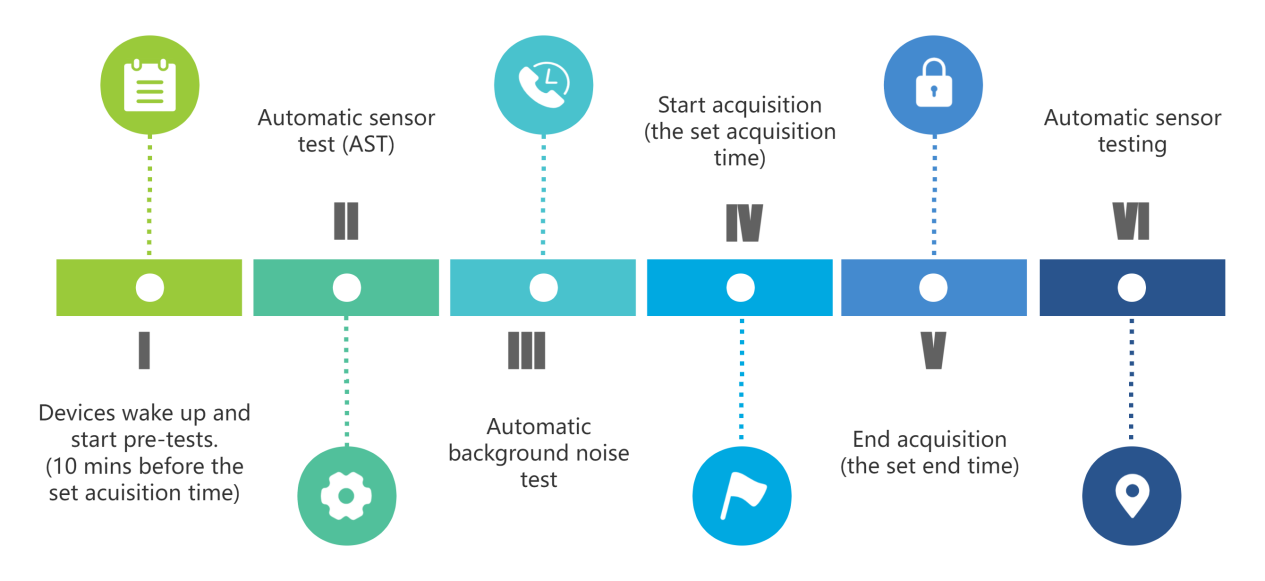

Преимущества	RAEM1 имеет встроенные датчики, сбор сигнала, обработку сигнала, передачу данных, питание от батареи и беспроводную синхронизацию часов. Его сильное магнитное дно может быть напрямую прикреплено к металлической стенке резервуара во время установки. Обычно применимо к металлическим резервуарам для хранения, его можно контролировать удаленно без вмешательства человека или можно проводить традиционное тестирование АЭ на месте.

Принцип

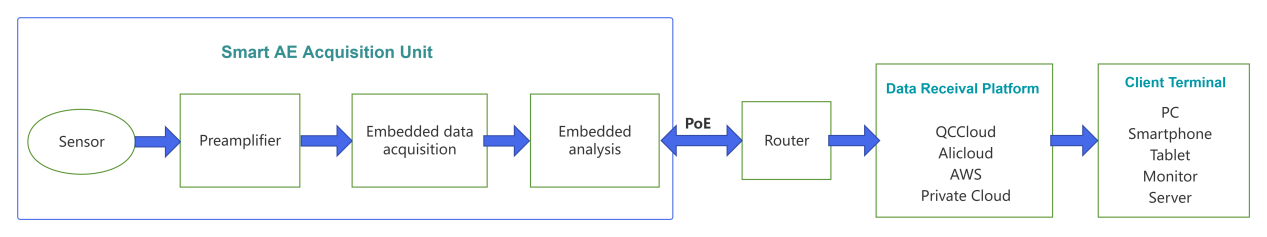

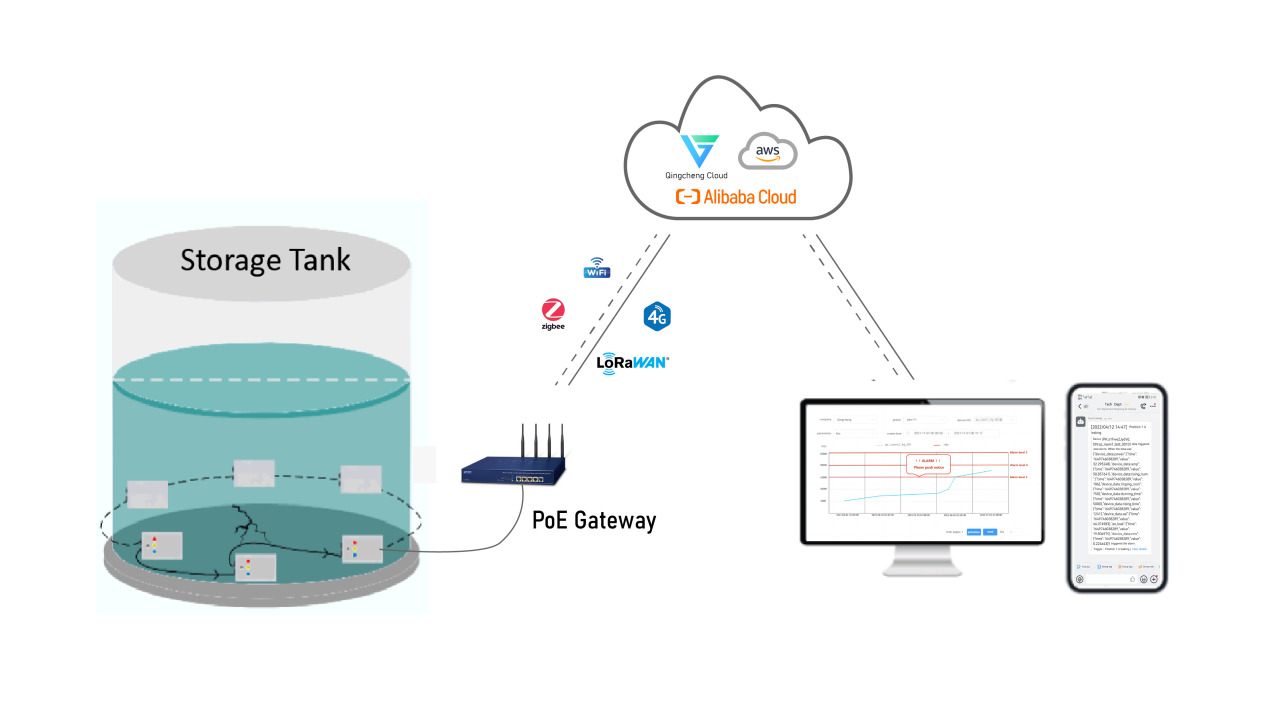

При появлении коррозионных дефектов или протечек на нижней пластине резервуара для хранения генерируются акустические волны (акустическая эмиссия). Блок сбора акустической эмиссии принимает сигналы, обрабатывает и анализирует их и передает на облачный сервер через маршрутизатор PoE. Пользователи входят в облачную платформу (частное облако/облако Qingcheng) для удаленного просмотра данных и установки критериев оценки. Система автоматически выдает результаты оценки на основе критериев. После достижения порогового значения тревоги автоматически подается сигнал тревоги.

Состав системы

Блок сбора данных акустической эмиссии (датчики, сбор и анализ сигналов), маршрутизатор, облачный сервер (облачный сервер IoT-платформа/сервер локальной сети/компьютер/мобильный телефон и т. д.), клиентский терминал (мобильный телефон, ПК и т. д.).

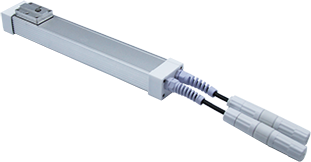

Модуль устройства	БВМ1
Каналы	Один канал; несколько каналов в последовательном соединении
Датчики акустической эмиссии	GI40 / G40 для коррозии днища резервуара; GI150 для трещин корпуса резервуара
Частота дискретизации	2М/с, 16 бит
Сбор волновых форм	Поддерживать
Аналоговые фильтры	Фильтры верхних частот: 30 кГц, 125 кГц; Фильтры нижних частот: 80 кГц, 175 кГц
Цифровые фильтры	Фильтр FIR 256-го порядка, любой сквозной, высокочастотный, низкочастотный и полосовой фильтр, настраиваемый в диапазоне от 0 кГц до 1000 кГц
Коммуникация	Ethernet
Измерение	507*50*43 мм (включая водонепроницаемую заглушку)
Преимущества	Схема этой схемы представляет собой последовательное цепное соединение. Цепное соединение относится к устройствам сбора данных AE, которые соединены последовательно через PoE с использованием кабелей Ethernet. Передача данных и электропитание осуществляются через PoE, что упрощает требования к проводке.
