Система контроля целостности конструкции
с использованием акустической волны (акустическая эмиссия)

1 Введение

1.1 Сцены применения

Мониторинг состояния конструкции (SHM) означает мониторинг некоторых важных значений параметров для оценки целостности конструкции и состояния здоровья, а также планирование профилактического обслуживания для сокращения простоев и расходов на обслуживание. SHM может применяться к различным конструкциям, материалам и оборудованию, таким как мосты, ветряные турбины, резервуары, сосуды под давлением, воздушные рабочие платформы или любые структурные или материальные компоненты. Например, трещины в металлических и неметаллических конструкциях, таких как мосты и плотины, нефтехимические резервуары или сосуды под давлением, клапаны и трубопроводы и т. д.

Технология акустической волны (акустической эмиссии) имеет преимущества обнаружения начального растрескивания и динамического мониторинга роста трещины без остановки операций и остановок. Поэтому, по сравнению с другими технологиями неразрушающего контроля, технология акустической эмиссии является одним из наиболее эффективных по времени и затратам методов контроля состояния и целостности конструкций.

1.2 Технические принципы

Процессы повреждения, такие как трещины, деформация и расслоение в конструкционных материалах, часто сопровождаются звуковыми волнами (акустическая эмиссия). Звуковая волна принимается и анализируется, и тип, степень и местоположение повреждения могут быть определены системой акустических волн (акустическая эмиссия), а также может быть сделана оценка состояния здоровья целостности структурных компонентов.

2 Решение - Система дистанционного мониторинга акустических волн (акустической эмиссии) RAEM1

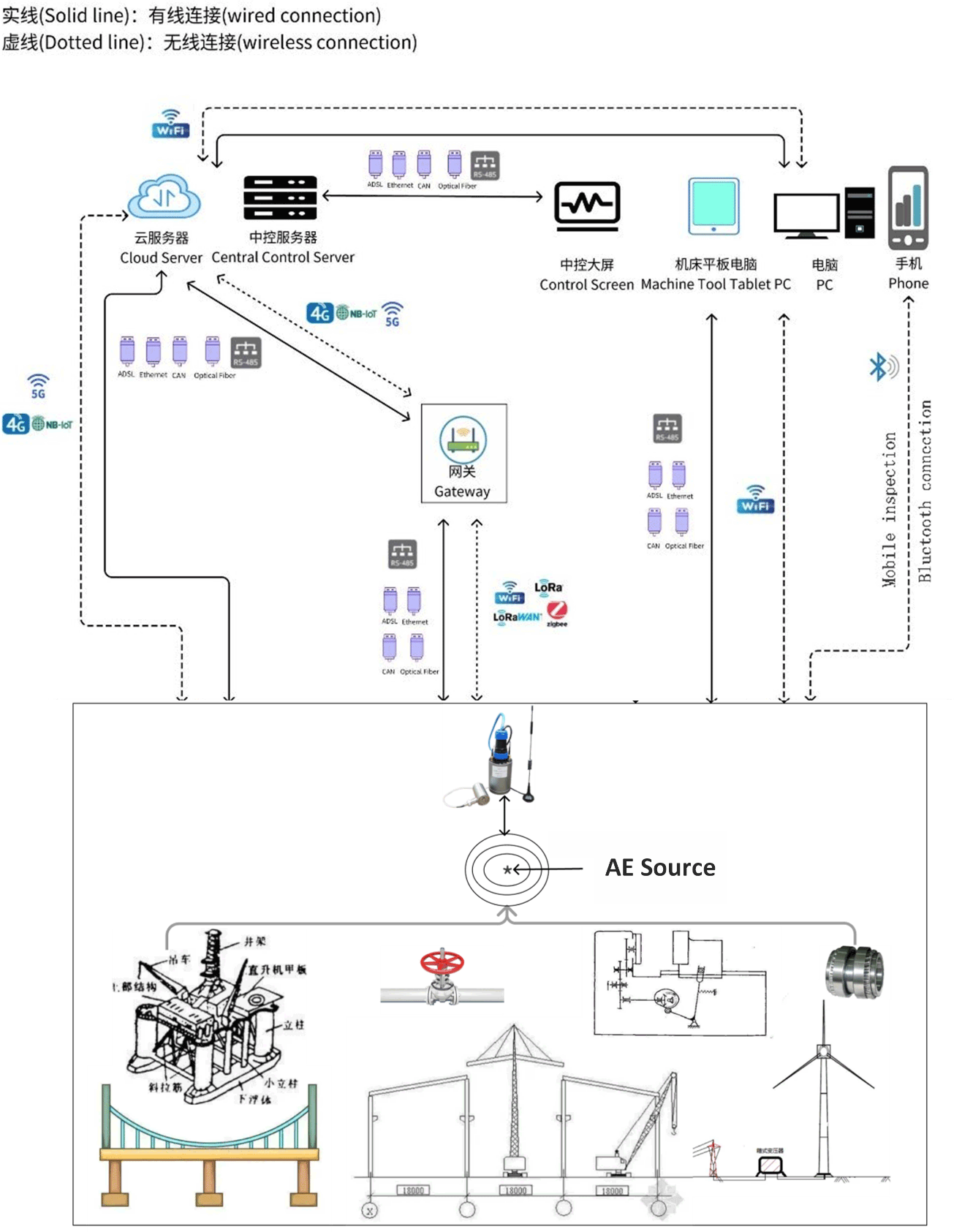

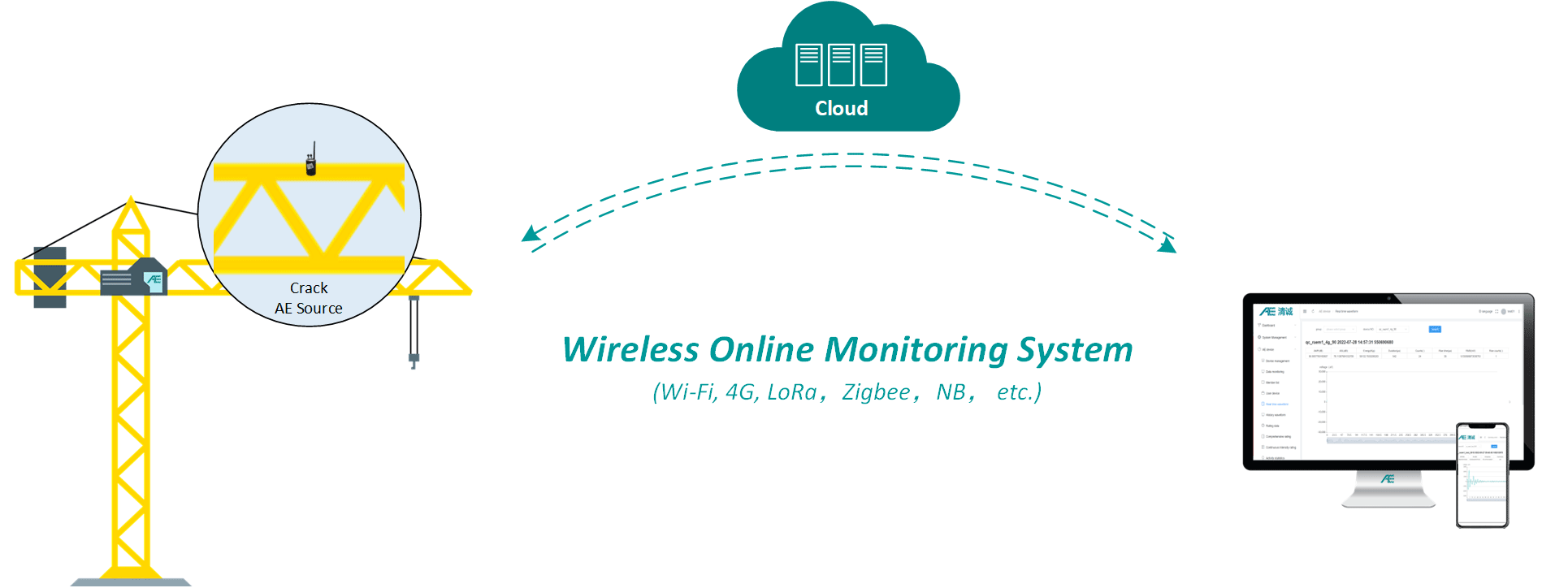

Системная диаграмма

Различные режимы передачи данных (Wi-Fi, 4G, Ethernet, RS485 и т. д.) можно настроить в соответствии с требованиями пользователя для обеспечения регулярного планового обнаружения, локального долгосрочного мониторинга, удаленного долгосрочного мониторинга и других режимов применения.

Примечание: вышеуказанные системы имеют функции в мобильном приложении с Bluetooth-связью для проведения проверок и настройки отладки на месте.

2.1 Особенности

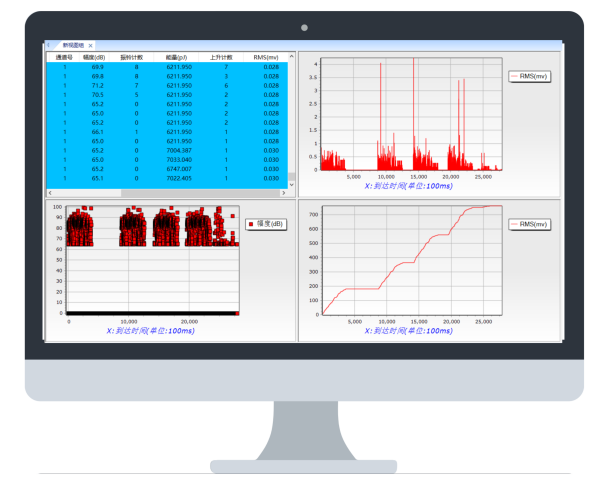

3. Введение в основное аппаратное и программное обеспечение

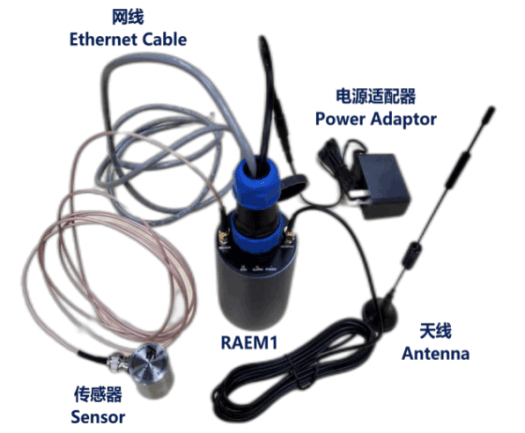

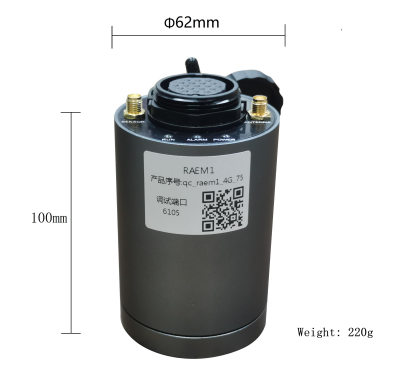

Система дистанционного мониторинга акустических волн (акустической эмиссии) RAEM1 состоит из:

Несколько RAEM1 могут быть объединены в многоканальную систему мониторинга в реальном времени для большой конструкции.

3.1 Подробные параметры системы для приложений SHM
