Система контроля состояния инструмента
с использованием акустической волны (акустическая эмиссия)
Приложение
Технология акустической эмиссии используется для мониторинга состояния станков или режущих инструментов. Беспроводная система мониторинга состояния инструмента RAEM2 может продлить срок службы инструмента и исключить повреждение заготовки, вызванное износом инструмента.
В процессе токарной, фрезерной, шлифовальной, штамповочной, сверлильной и других видов обработки режущим инструментом могут возникать пластическая деформация заготовки, износ, вызванный трением между инструментом и заготовкой или стружкой, разрушение стружки и поломка инструмента.

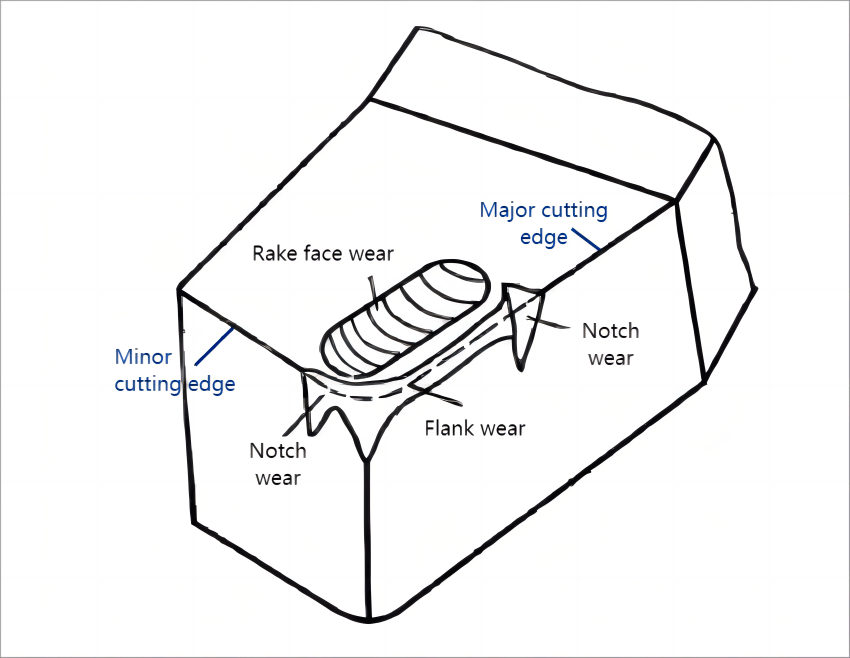

Модули износа режущего инструмента
Принцип

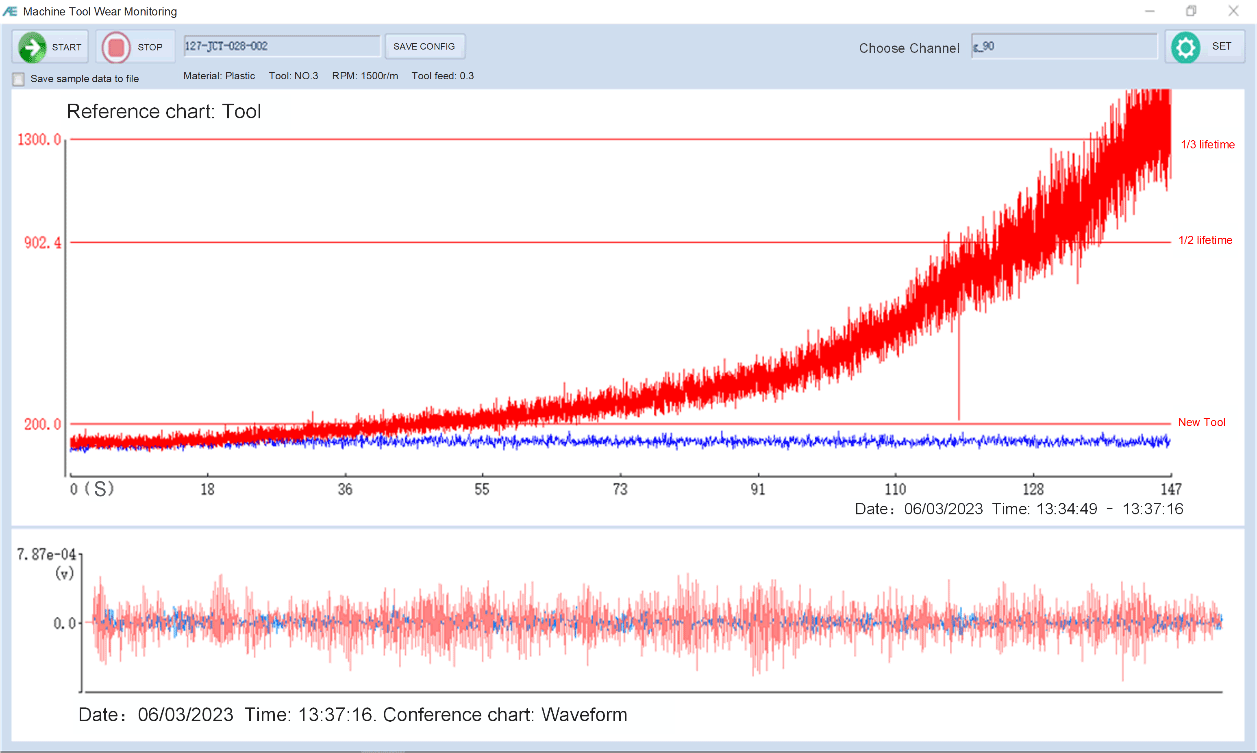

Акустический сигнал от процесса обработки отражает состояние износа инструмента. Система мониторинга принимает акустический сигнал и анализирует состояние износа инструмента.
Результаты применения
- Онлайн-мониторинг и обнаружение в течение всего года
- Полный процесс автоматического анализа результатов
- Удалённое управление и контроль через Интернет вещей

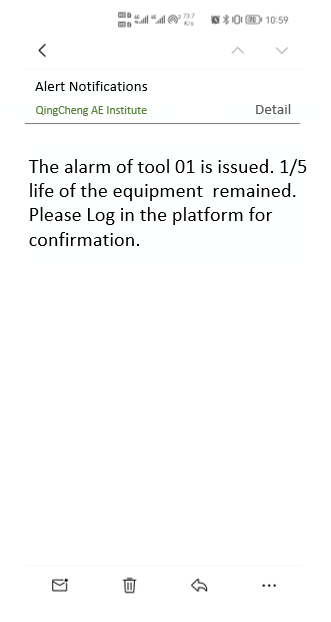

- Уведомления на мобильный телефон в режиме реального времени
Рис. 1 Схема облачной платформы

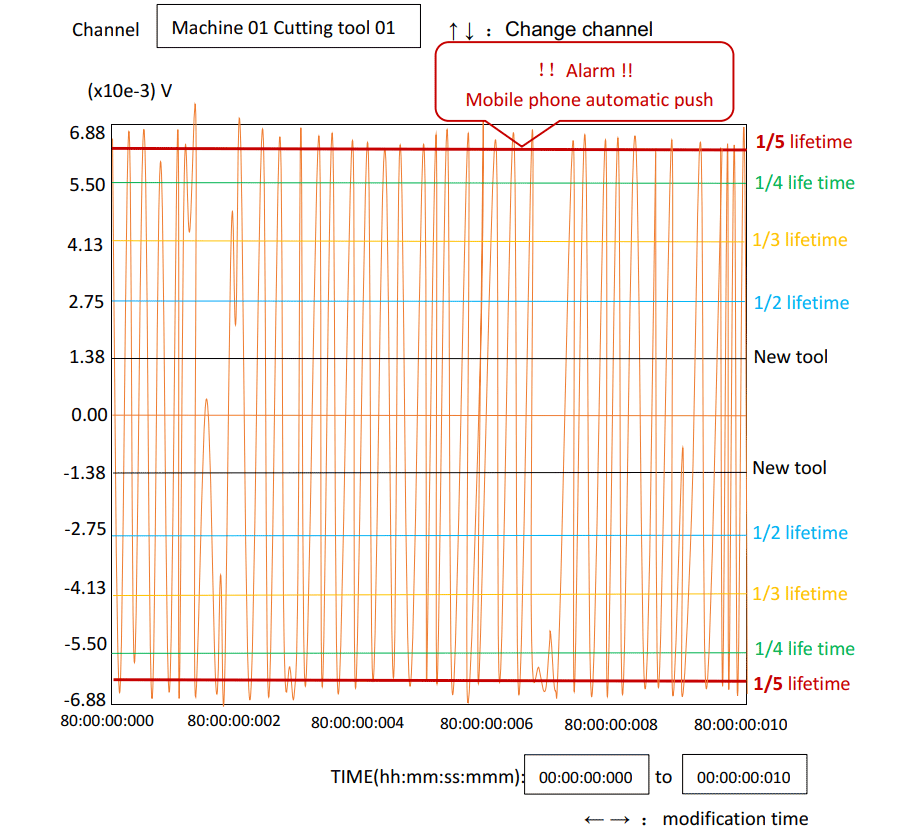

Рис. 2 Схема тревожной информации

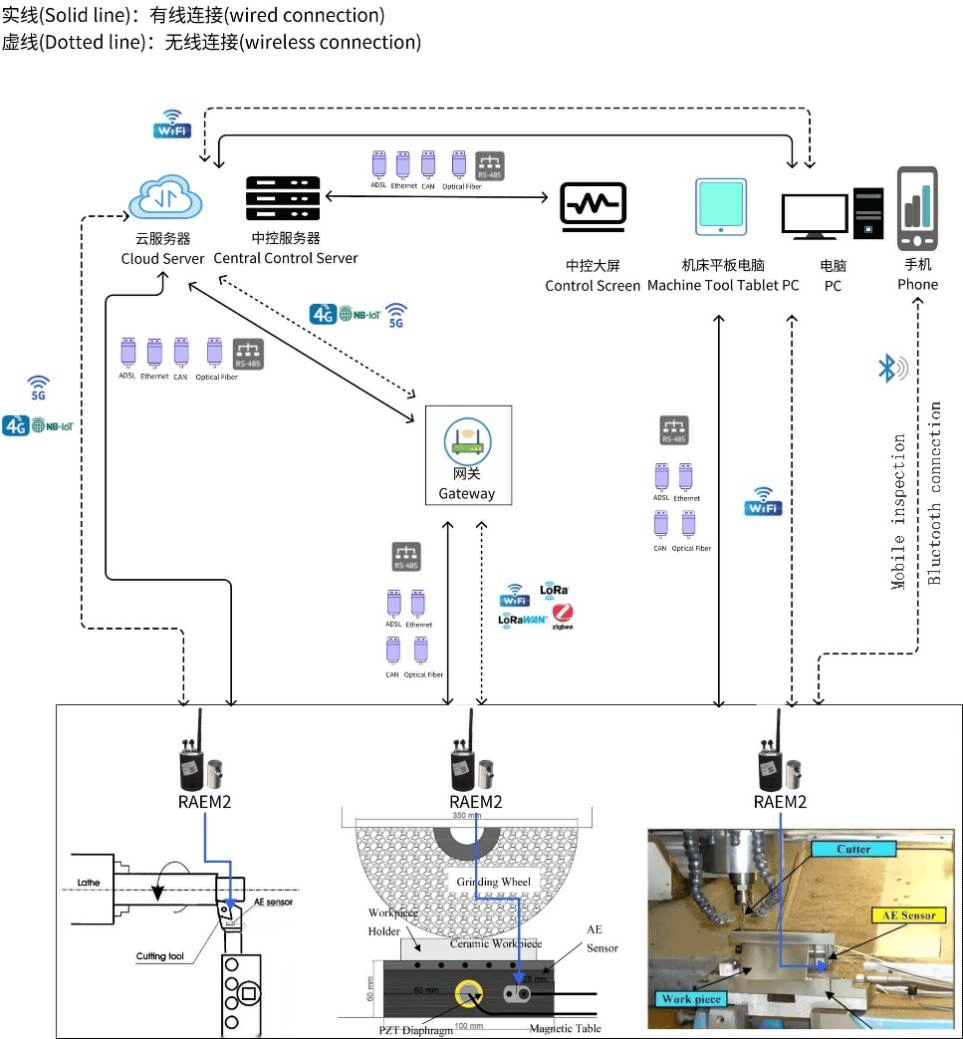

Схема системы удаленного мониторинга АЭ серии RAEM2
Четыре метода передачи данных

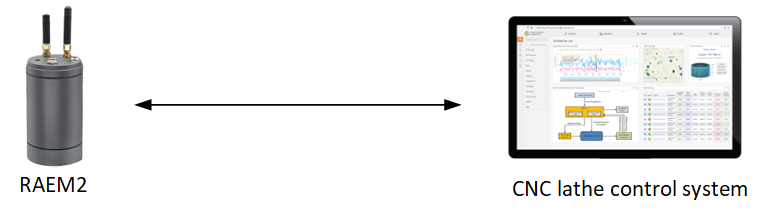

1) Эксплуатация и демонстрация на месте
2) Эксплуатация и отображение информации в диспетчерской

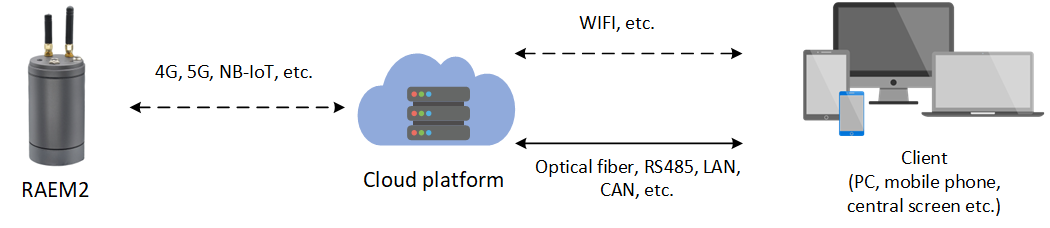

3) Система прямой удаленной сетевой связи

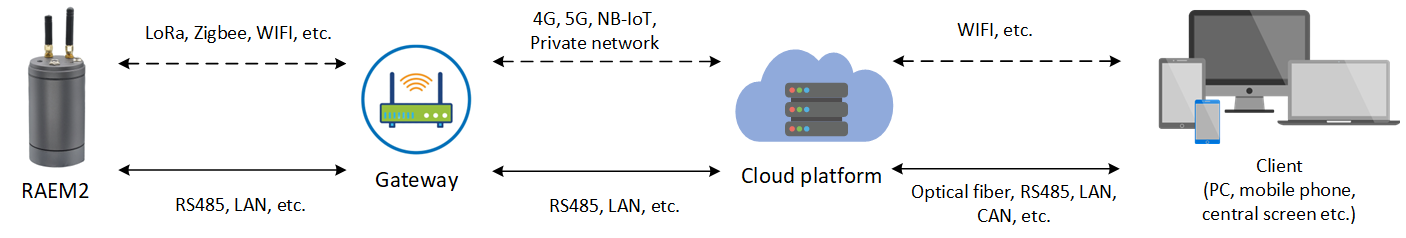

4) Система удаленной сетевой коммуникации
Примечание: вышеуказанные системы имеют приложение для мобильного телефона с функциями связи Bluetooth для патрулирования и настройки отладки в полевых условиях.
Введение в основное аппаратное и программное обеспечение
Система дистанционного акустико-эмиссионного мониторинга серии RAEM2 состоит из:
-
РАЭМ2
- Датчик
- Приобретение
- Модули связи
- Облачная платформа
- Клиентские терминалы
1.1 Датчик

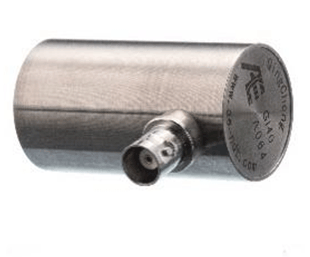

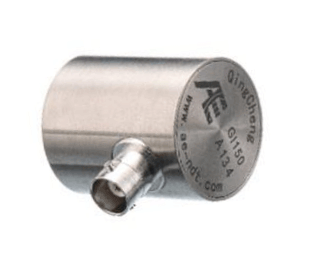

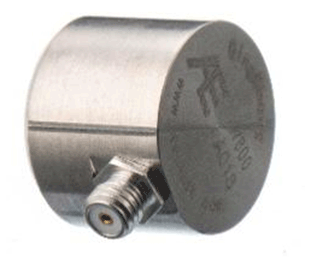

Могут использоваться датчики серий W500, GI40 или GI150. Датчики AE могут преобразовывать механические сигналы акустических волн в электрические сигналы и передавать сигналы в систему сбора и анализа акустической эмиссии.
1.2 РАЭМ2
Система RAEM2 AE объединяет датчик, плату сбора данных, систему передачи данных (Bluetooth и т. д.) и источник питания от батареи.
Облачная платформа Qingcheng IoT, облачная платформа Ali, облачная платформа Amazon и т. д.
Отображение данных в реальном времени: пользователи могут осуществлять удаленный мониторинг через облачную платформу, а облачная платформа может автоматически отправлять пользователям информацию о тревогах в случае возникновения неисправностей устройства.

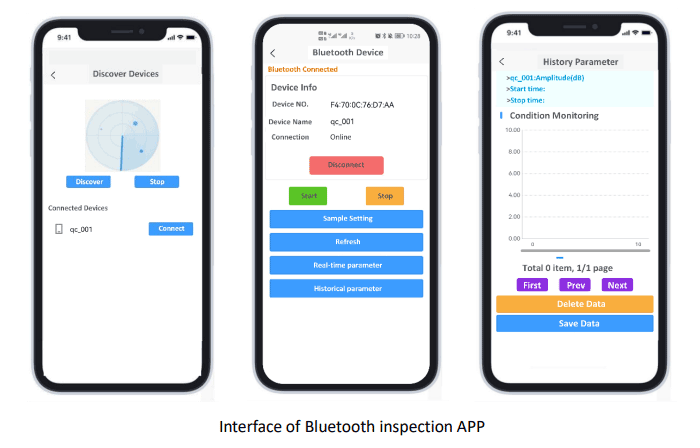

1.4 Приложение Bluetooth
Эта система поддерживает проведение инспекций на месте, подключая устройства к смартфону через Bluetooth для настройки устройств и мониторинга данных.
Дополнительная информация
Подробная схема мониторинга инструмента.pdf Контактная форма
