Model：

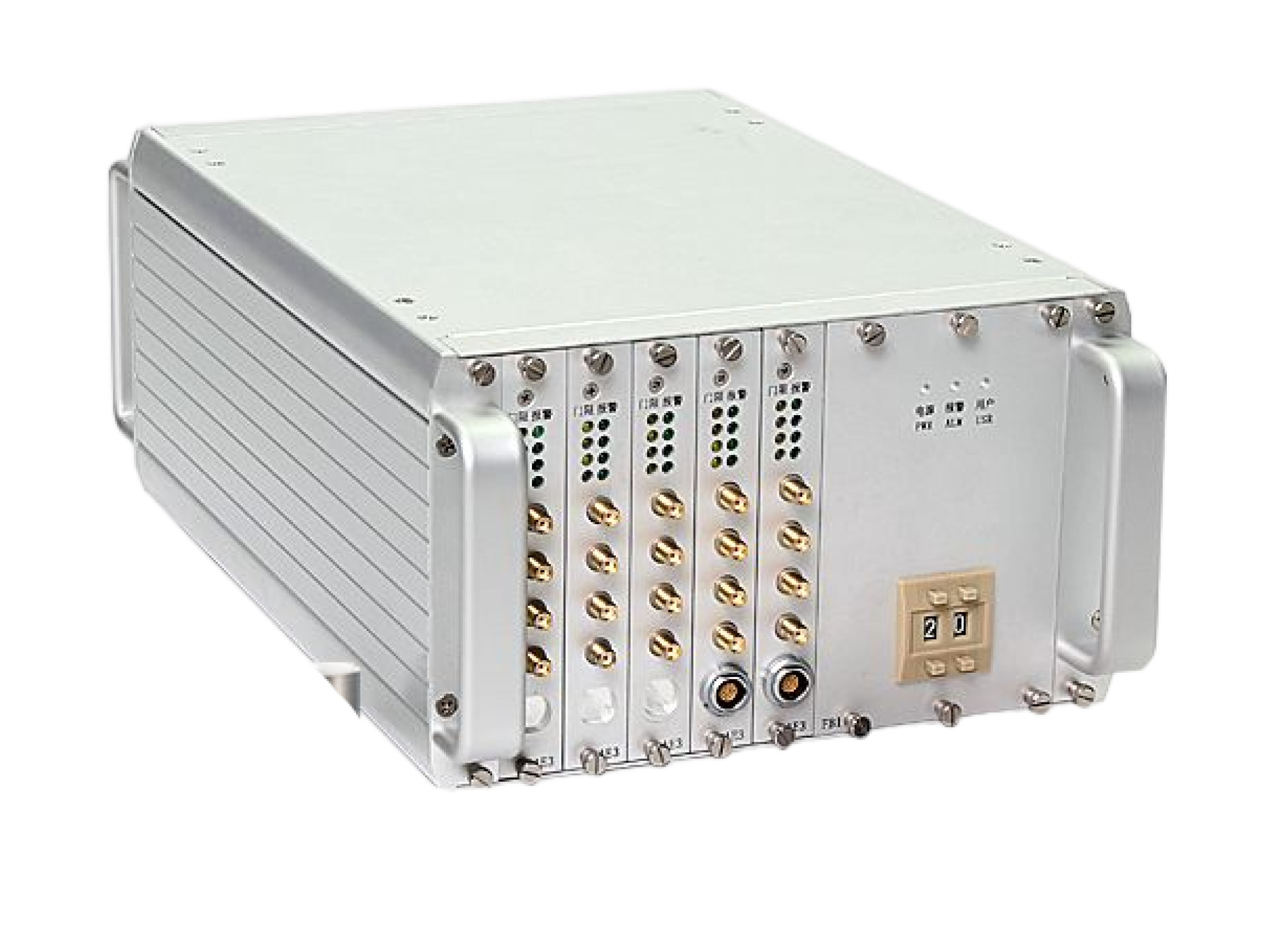

SAEU3H chassis

Description：

У нас есть три типа шасси акустической эмиссии: 4-канальное, 20-канальное и 48-канальное, и шасси можно каскадно объединить в более крупные системы с более чем 100 каналами, которые могут удовлетворить большинство требований промышленного применения и лабораторных исследовани

Features：

Хорошая совместимость, может быть каскадно включена в большую систему обнаружения. Компактный дизайн и хорошая портативность. Интерфейс USB3.0 с высокой скоростью передачи данных

ENQUIRY NOWCONTACT：+86-20-32290092

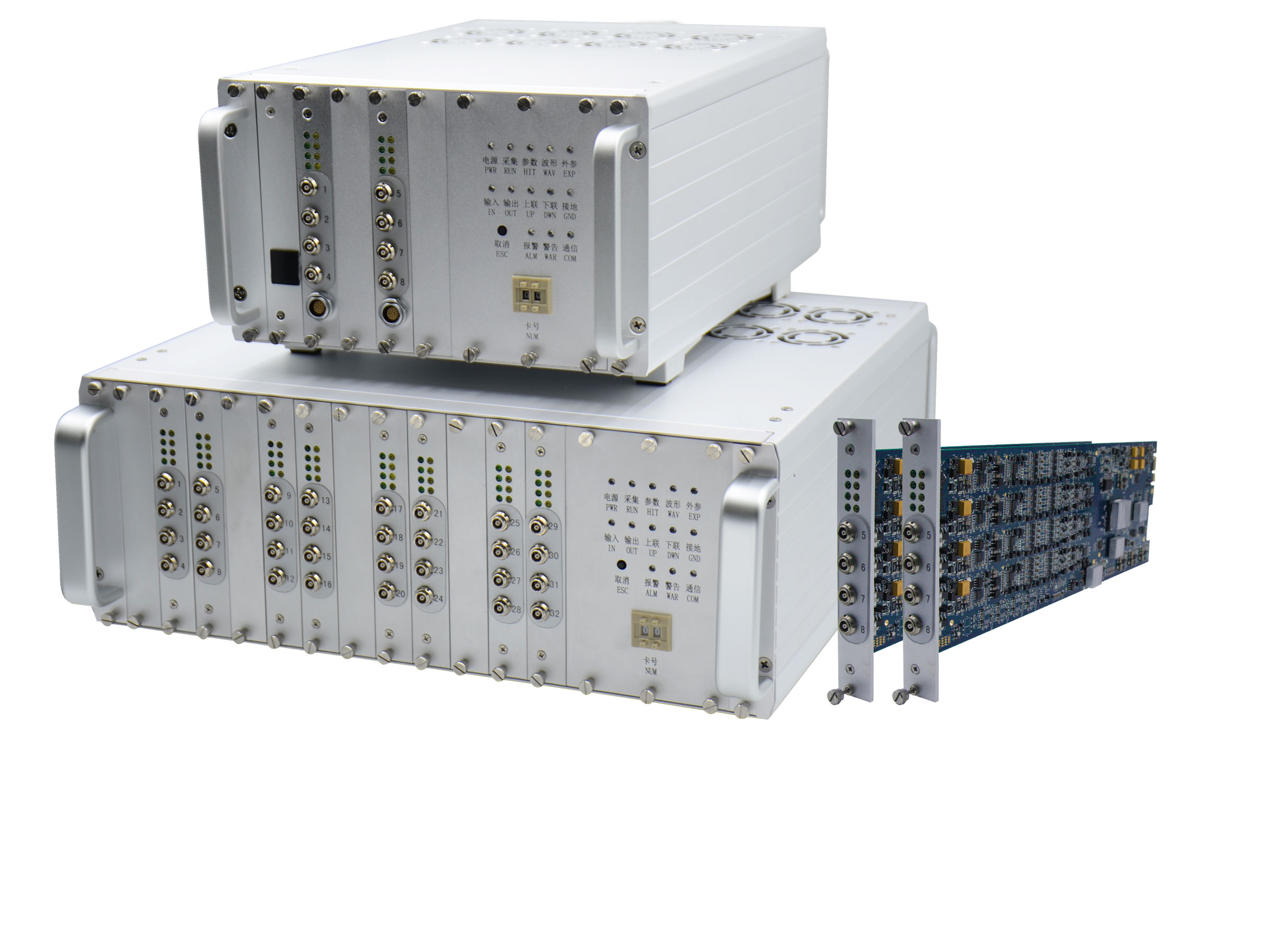

Серия шасси SAEU3H

У нас есть три типа шасси AE: 4-канальное, 20-канальное и 48-канальное, и шасси можно каскадно объединить в более крупные системы с более чем 100 каналами, которые могут удовлетворить большинство требований промышленного применения и лабораторных исследований.

Технические характеристики

Технические характеристики шасси SAEU3H

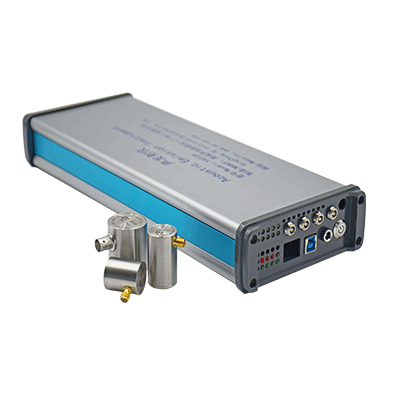

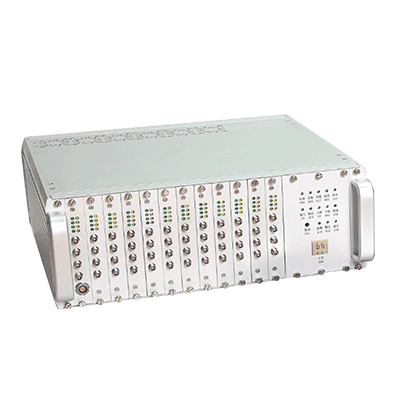

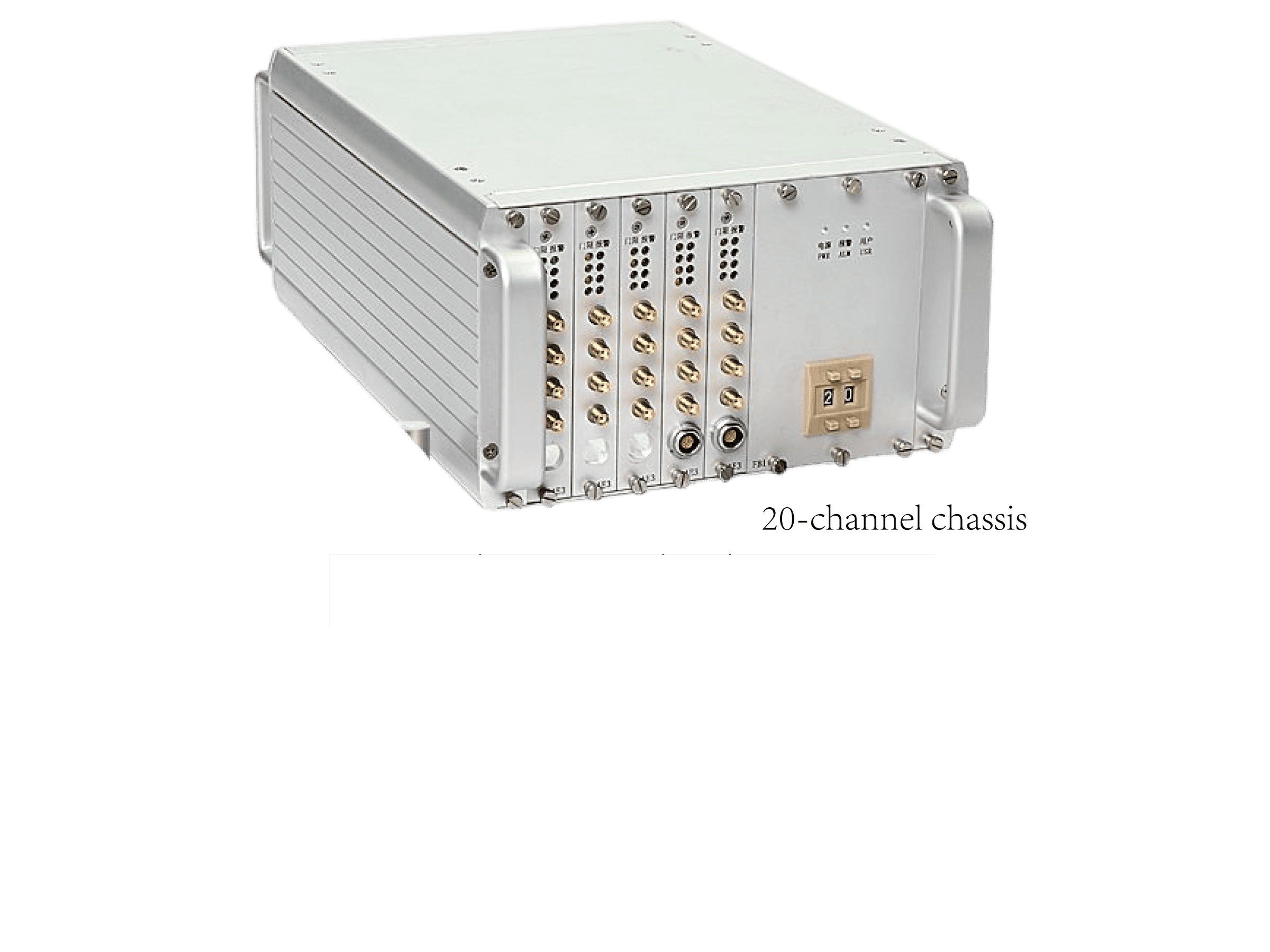

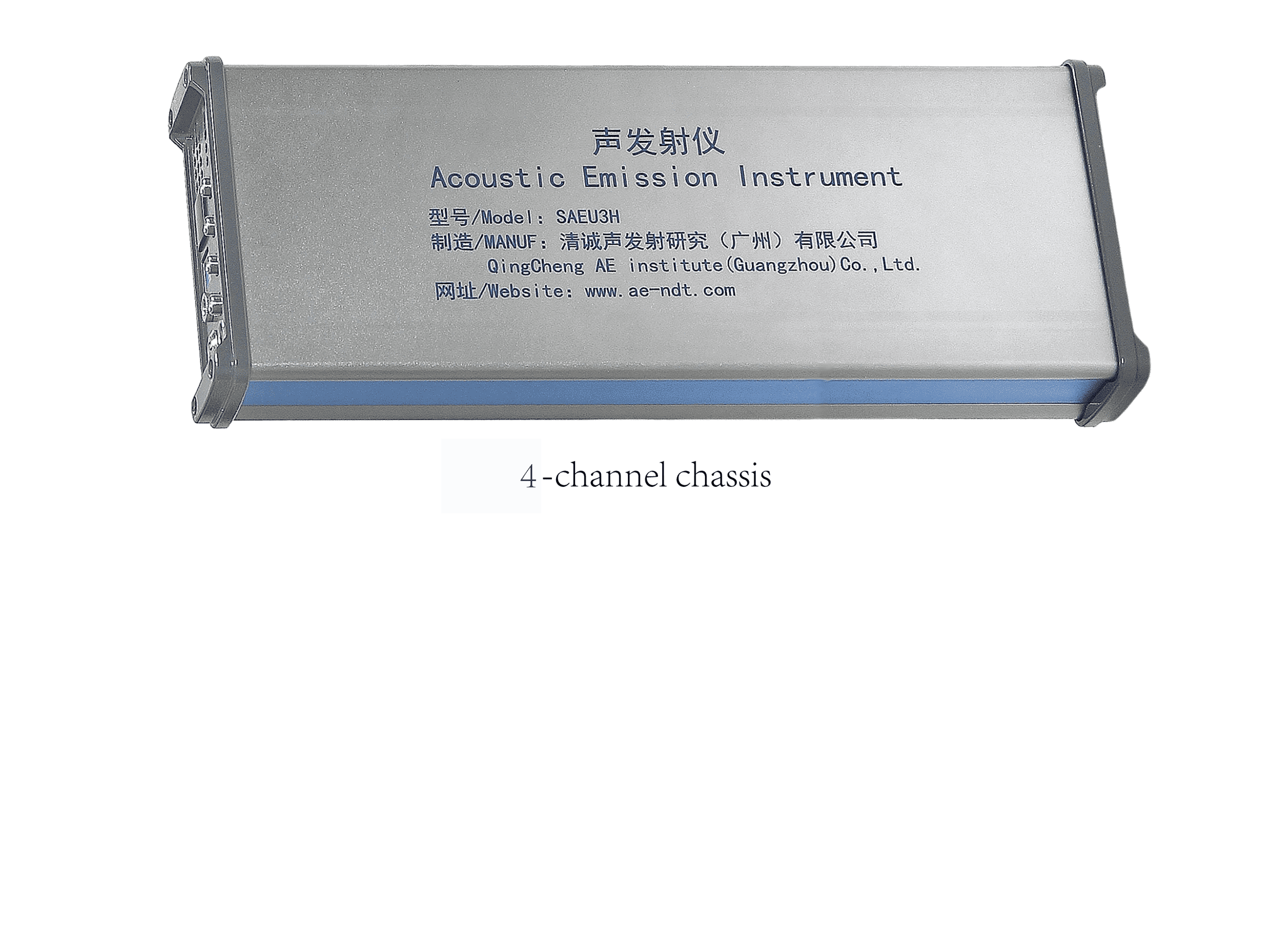

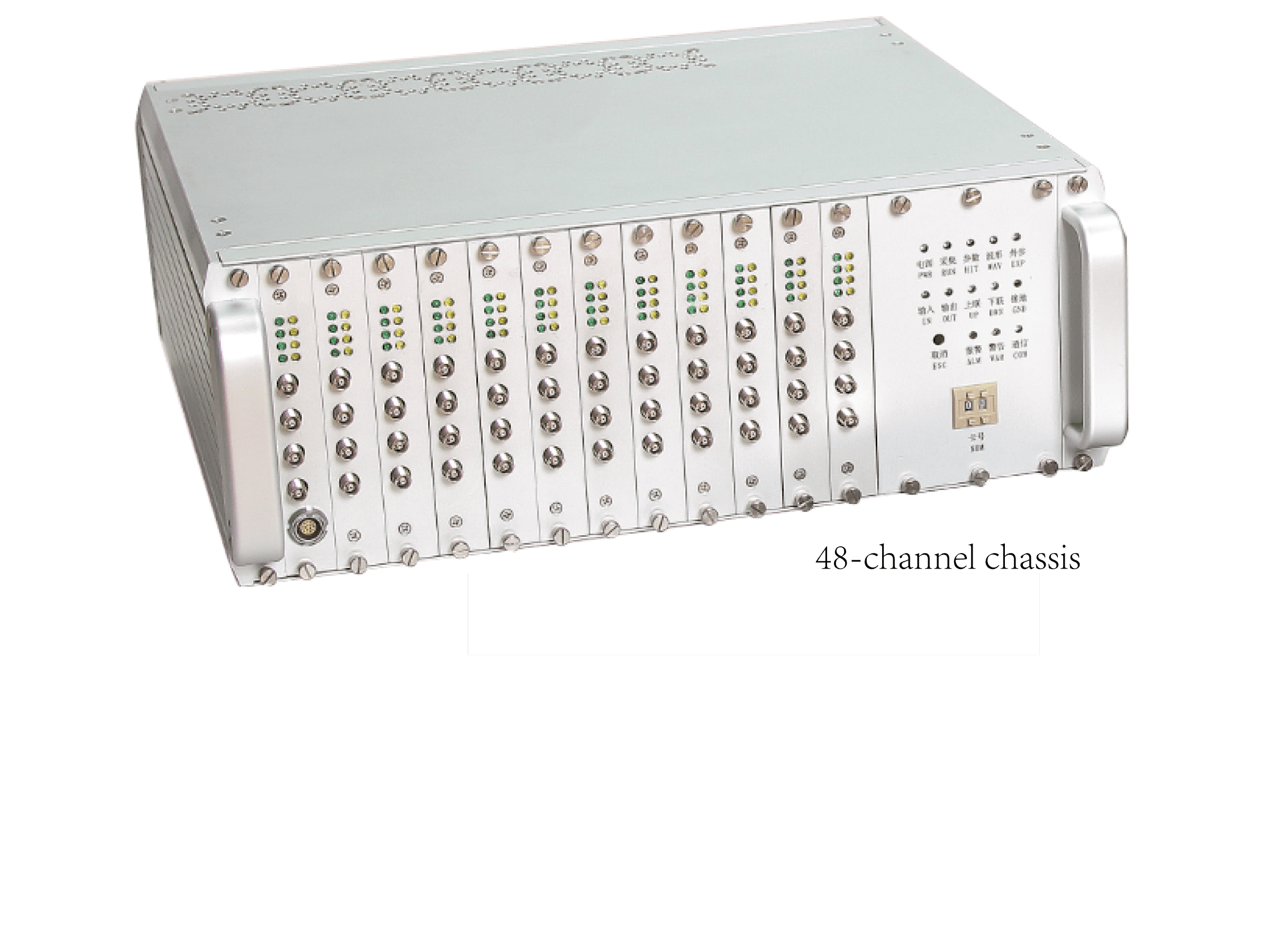

Тип шасси	4-канальное шасси	20-канальное шасси	48-канальное шасси
Фото
Макс. каналы	1 слот 4 канала	5 слотов 20 каналов	12 слотов 48 каналов
Размер (Ш х Д х В мм)	125 х 310 х 50	225 х 363 х 150	368 х 363 х 150
Вес (г)	700	3700	5160
Потребляемая мощность (Вт)	2.4	9,5	двадцать два
Материал корпуса	Алюминиевый сплав	Алюминиевый сплав	Алюминиевый сплав
Рабочая темп. (℃)	от -10 до 45	от -10 до 45	от -10 до 45

Высокий уровень интеграции, легко носить с собой;
Корпус изготовлен из полностью алюминиевого сплава, а вся рама и панель шасси предназначены для проводимости и связи друг с другом, что повышает способность противостоять электромагнитным помехам;
Высококачественная структура подключаемого функционального модуля PXI, стандартное промышленное шасси, хорошая расширяемость, плата сбора данных и другие платы функциональных модулей и шасси относительно независимы, просты в обслуживании и обновлении оборудования;

Электропитание и рассеивание тепла точно спроектированы в соответствии с термодинамической аэродинамикой, чтобы обеспечить равномерное рассеивание тепла, надежную и стабильную долгосрочную работу в самых сложных условиях;
Инновационная конструкция шины материнской платы, которая может осуществлять интеллектуальное управление данными для каждого канала сбора данных и может расширять другие типы плат для достижения функций долгосрочного мониторинга, хранения и передачи на большие расстояния;

Панель с источником питания, USB-связью, работой, параметрами, формой сигнала, сигнализацией, внешними параметрами, каскадом и другими группами индикаторных лампочек, удобных для наблюдения за рабочим состоянием устройства.
Для передачи данных между корпусом и компьютером можно выбрать интерфейс USB3.0, сетевой порт LAN, оптоволокно и другие режимы подключения;

Несколько независимых шасси можно каскадно соединить через интерфейсы HDMI, чтобы сформировать большую систему нумерации каналов, которую можно расширить до более чем 100 каналов.

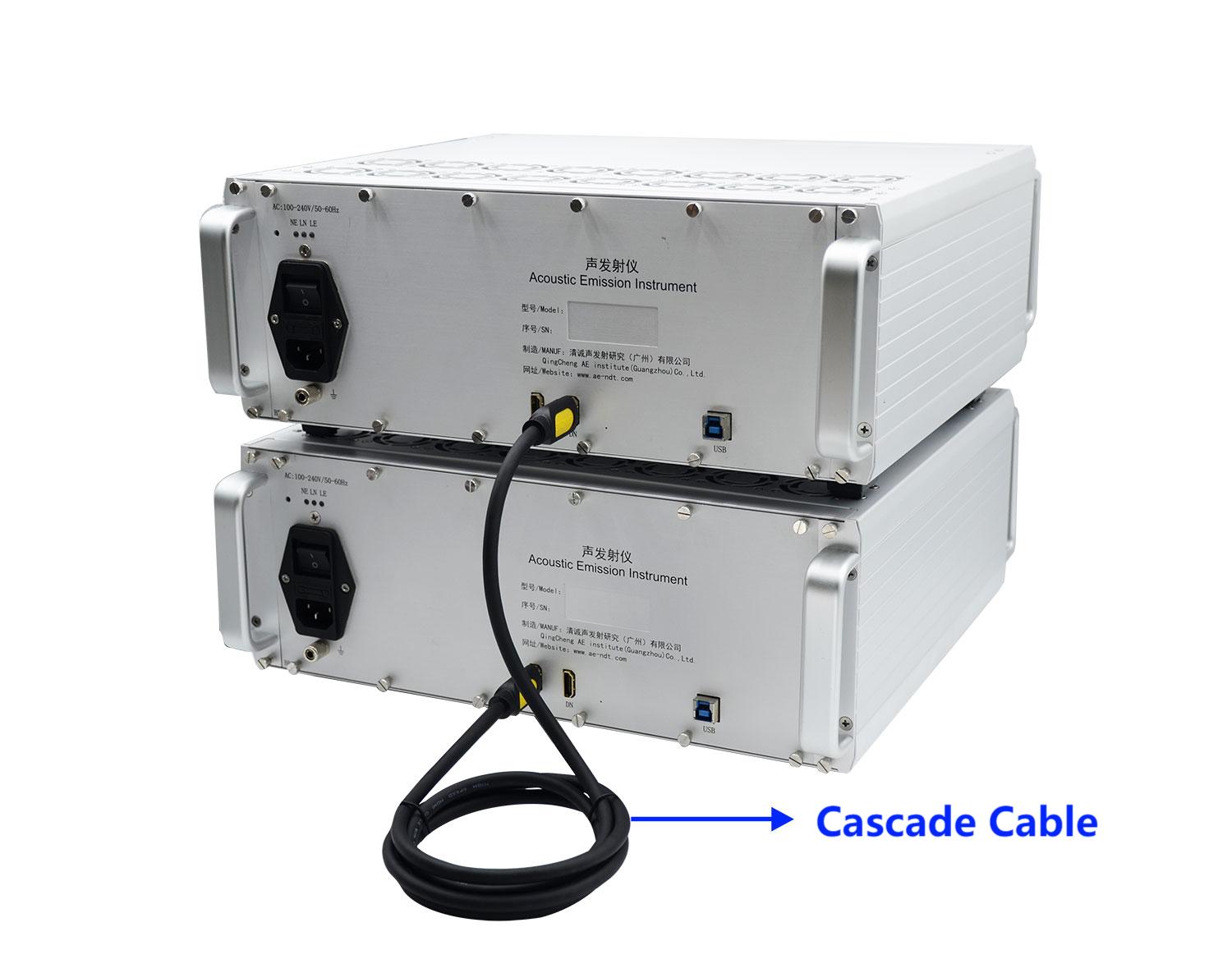

Принципиальная схема каскада

Введение в панель шасси SAEU3H

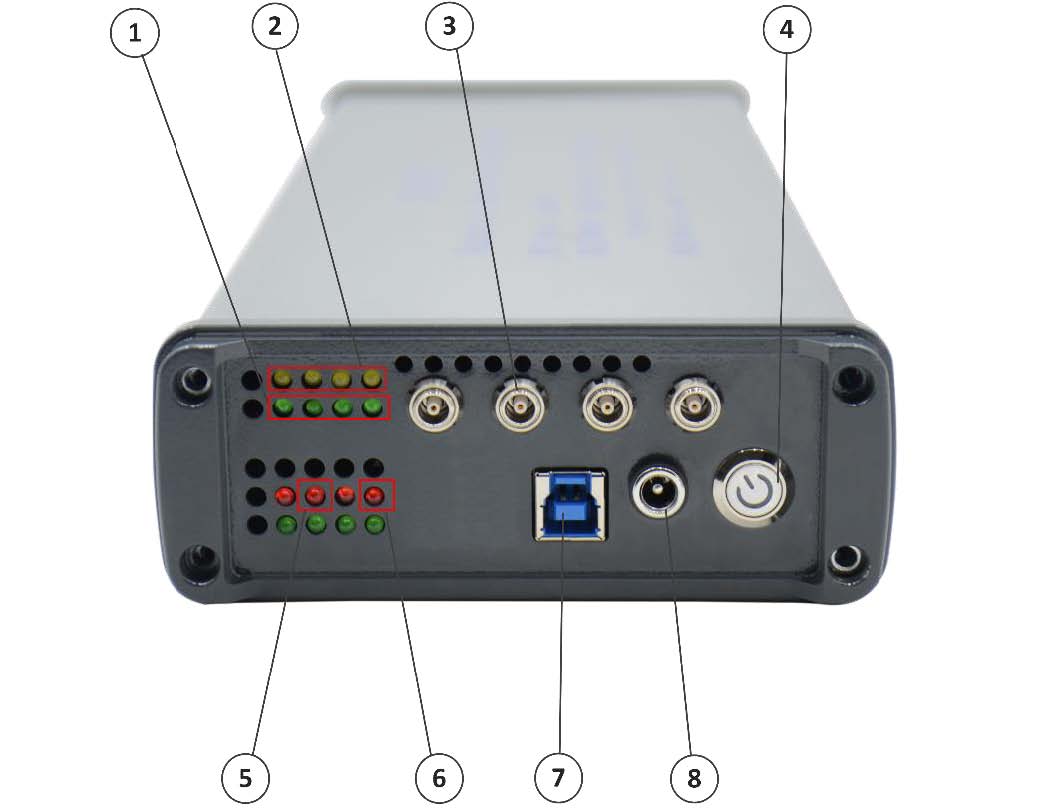

①Индикатор порога сигнала: загорается, когда порог срабатывает сигналом акустической эмиссии.
②Индикатор состояния предусилителя: после правильной идентификации предусилителя загорится индикатор.
③Разъем C5 LEMO: подключается к датчику AE.
④Выключатель питания.
⑤Индикатор выборки сигнала: при выборке сигналов этот индикатор загорается.
⑥Индикатор питания.
⑦Разъем USB: для обмена данными между устройством и программным обеспечением для анализа.
⑧Разъем источника питания: 12 В постоянного тока.

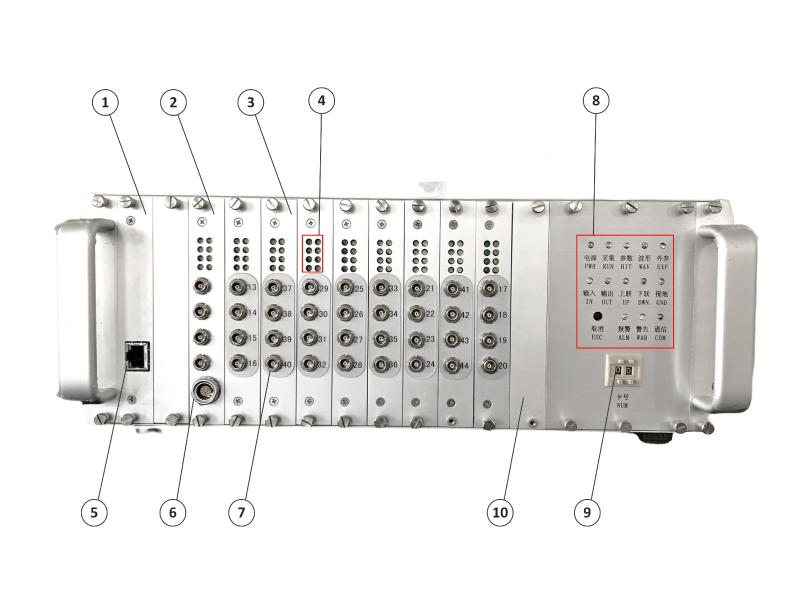

①Плата сетевой связи: дополнительная и съемная. Для обмена данными между устройством и программным обеспечением анализа.
②4-канальная плата AE с параметрами EX: дополнительная и съемная. Для сбора параметров AE и внешних параметров.
③Стандартная 4-канальная плата AE: съемная. Для сбора параметров АЭ.
④Индикатор канала: на каждой плате AE имеется 8 индикаторов и по 2 индикатора для каждого канала сверху вниз; Зеленый свет слева — это индикатор порога сигнала, который загорается, когда порог срабатывает сигналом акустической эмиссии; Желтый индикатор справа — индикатор состояния предусилителя. После правильного определения платы AE загорится индикатор состояния предусилителя.
⑤Гнездовой разъем RJ45
⑥16-контактный разъем LEMO
⑦Разъем C5 LEMO
⑧Индикаторы состояния корпуса
⑨Номер: указывает количество плат AE перед этим шасси при каскадном подключении шасси.
⑩Крышка: съемная. Дополнительную плату AE можно вставить, если канала недостаточно.

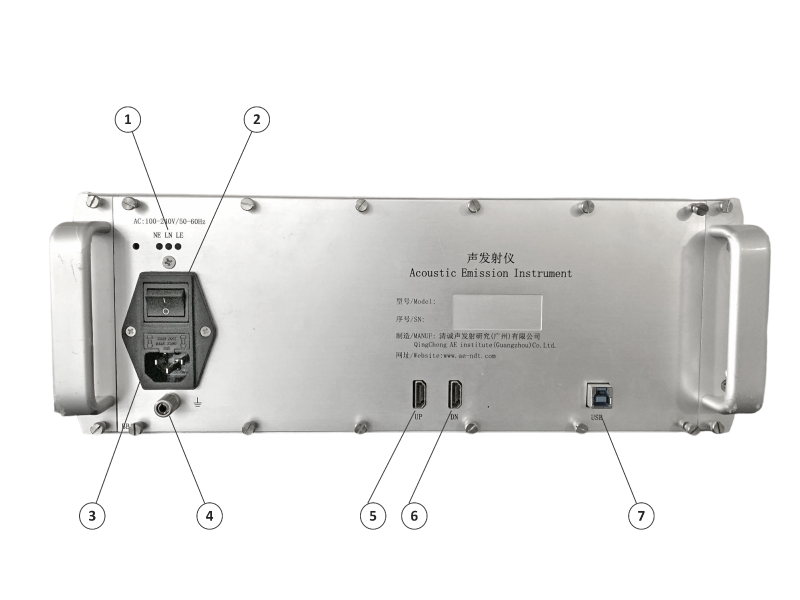

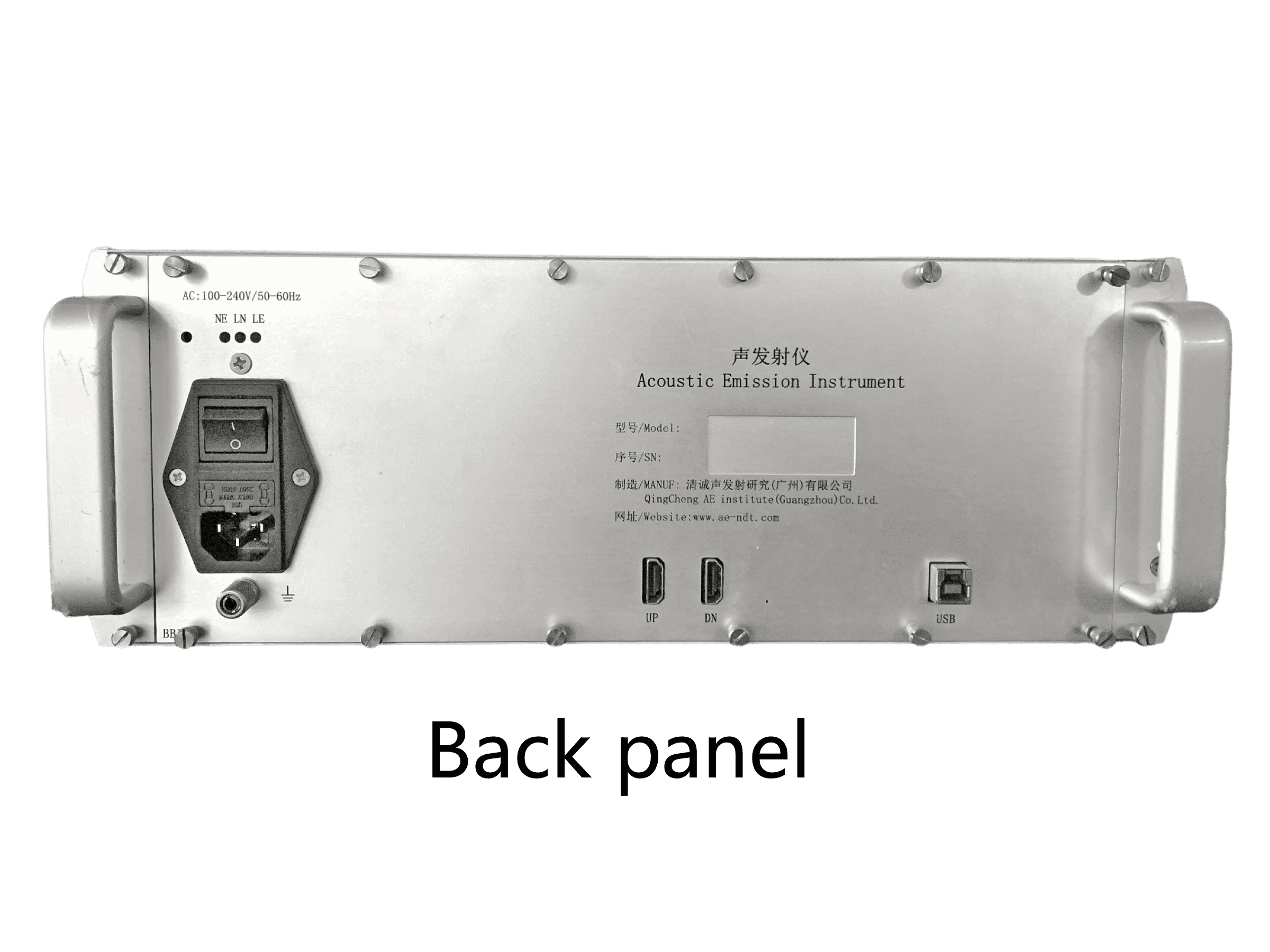

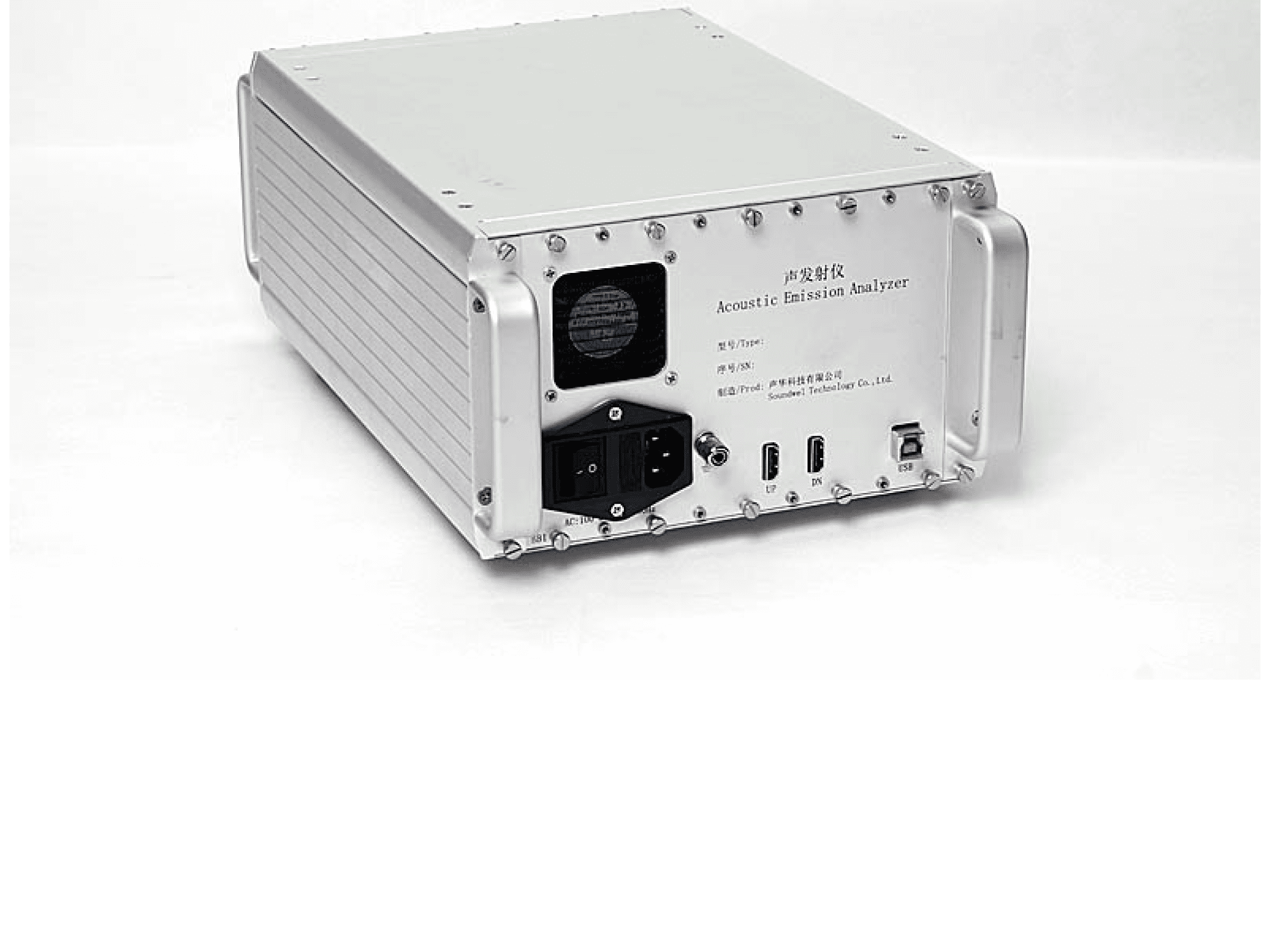

①Индикатор состояния питания
②Переключатель
③Разъем источника питания: переменный ток 100–240 В/50–60 Гц.
④Разъем заземления
⑤Разъем UP HDMI: для подключения к предыдущему шасси при каскадном подключении шасси.
⑥Разъем DN HDMI: для подключения к последнему шасси при каскадном подключении шасси.
⑦Разъем USB: для обмена данными между устройством и программным обеспечением для анализа.

Дальнейшая информация

Вводный лист панели шасси SAEU3H.pdf
