Сосуды под давлением/резервуары: система тестирования и мониторинга
с использованием акустической волны (акустическая эмиссия)

Резервуары для хранения, сосуды под давлением и котлы должны проходить регулярные проверки и испытания для обеспечения безопасности непрерывной эксплуатации и целостности сосудов в случае коррозии, трещин и утечек.

Национальные и промышленные стандарты проверки сосудов под давлением включают некоторые методы неразрушающего контроля, например, радиографический контроль, ультразвуковой контроль, вихретоковый контроль и магнитопорошковый контроль. Однако другая технология неразрушающего контроля, акустическая эмиссионная проверка (AET), имеет уникальные преимущества непрерывной работы или отсутствия необходимости опорожнять или открывать сосуды, что делает AET более быстрой и экономически эффективной технологией для:

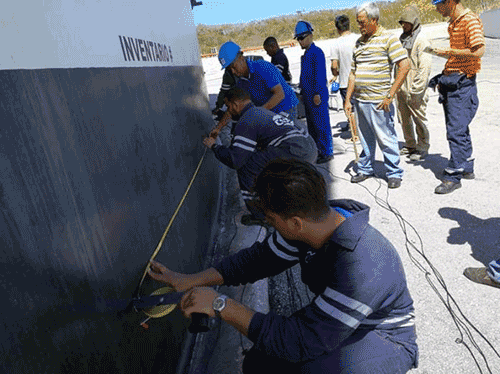

Инспекция резервуаров

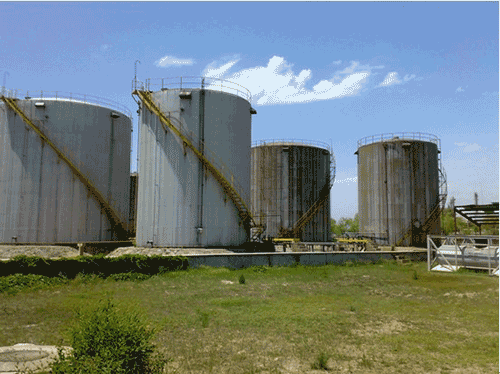

Мониторинг резервуаров для хранения
Обнаружение и мониторинг сосудов высокого давления

Сосуды под давлением/резервуары: система контроля, испытаний и контроля коррозии1

Сосуды под давлением/резервуары: система контроля, испытаний и контроля коррозии3

Принцип

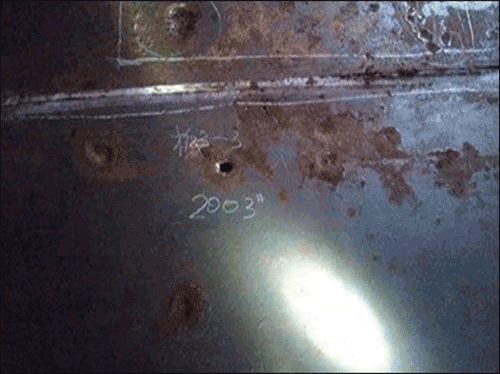

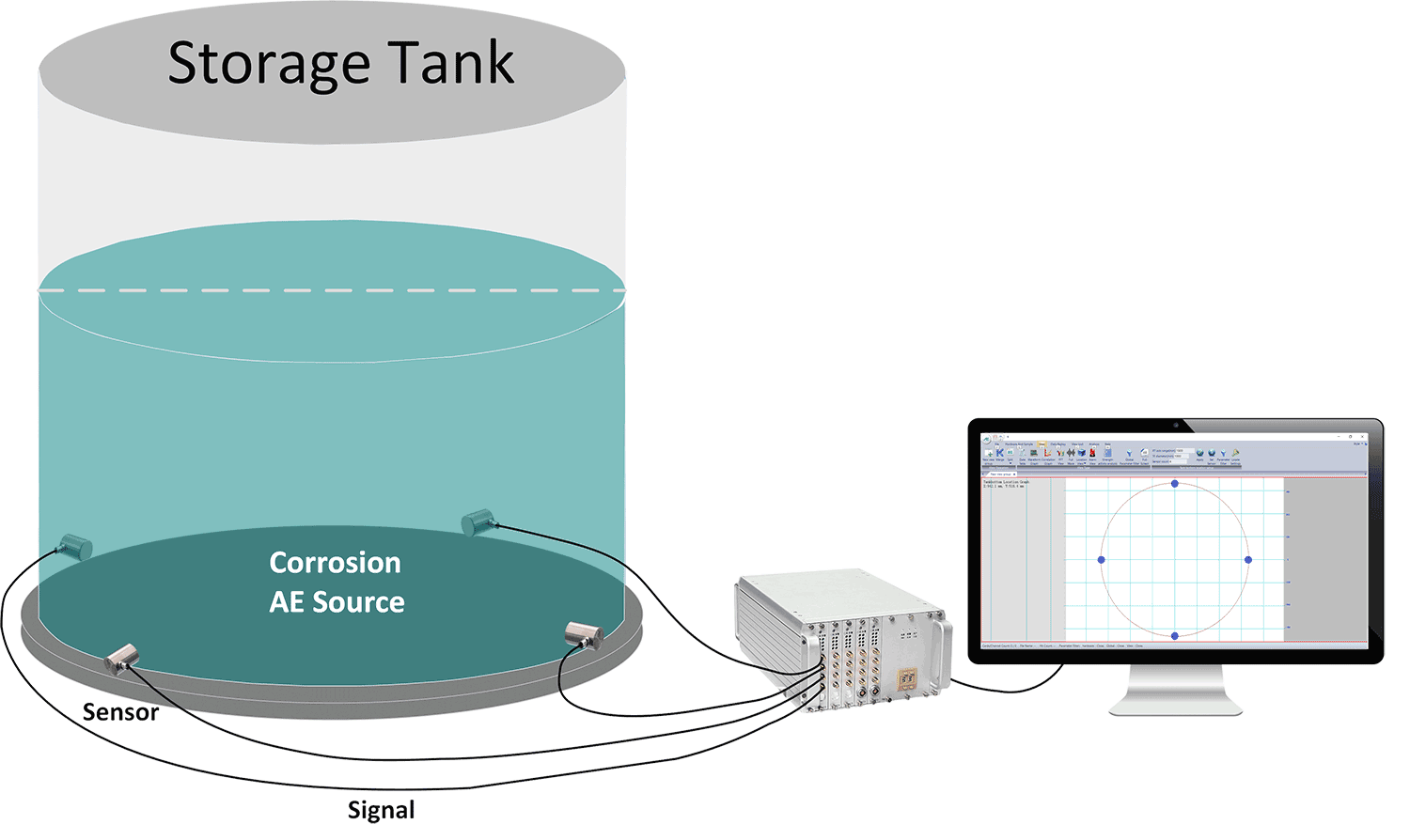

При наличии трещин, коррозии или утечек резервуары для хранения или сосуды высокого давления генерируют акустические упругие волны, которые могут быть уловлены датчиками акустической эмиссии, а затем обработаны и проанализированы для определения источника.

Видео

Продукция

В соответствии с требованиями заказчиков мы поставляем два вида систем AET для удовлетворения потребностей периодического обнаружения и долгосрочного мониторинга.

	Периодическое обнаружение	Долгосрочный мониторинг
Фото

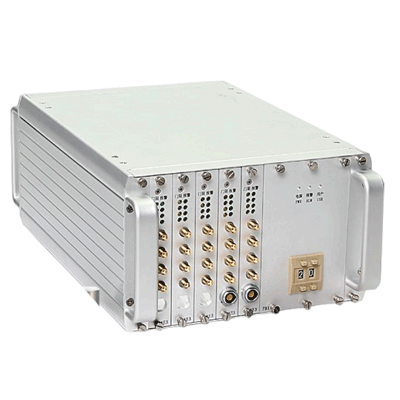

Система обнаружения	Система обнаружения акустической эмиссии SAEU3H	Система акустико-эмиссионного контроля РАЭМ1-6
Операционная система	Окна	линукс

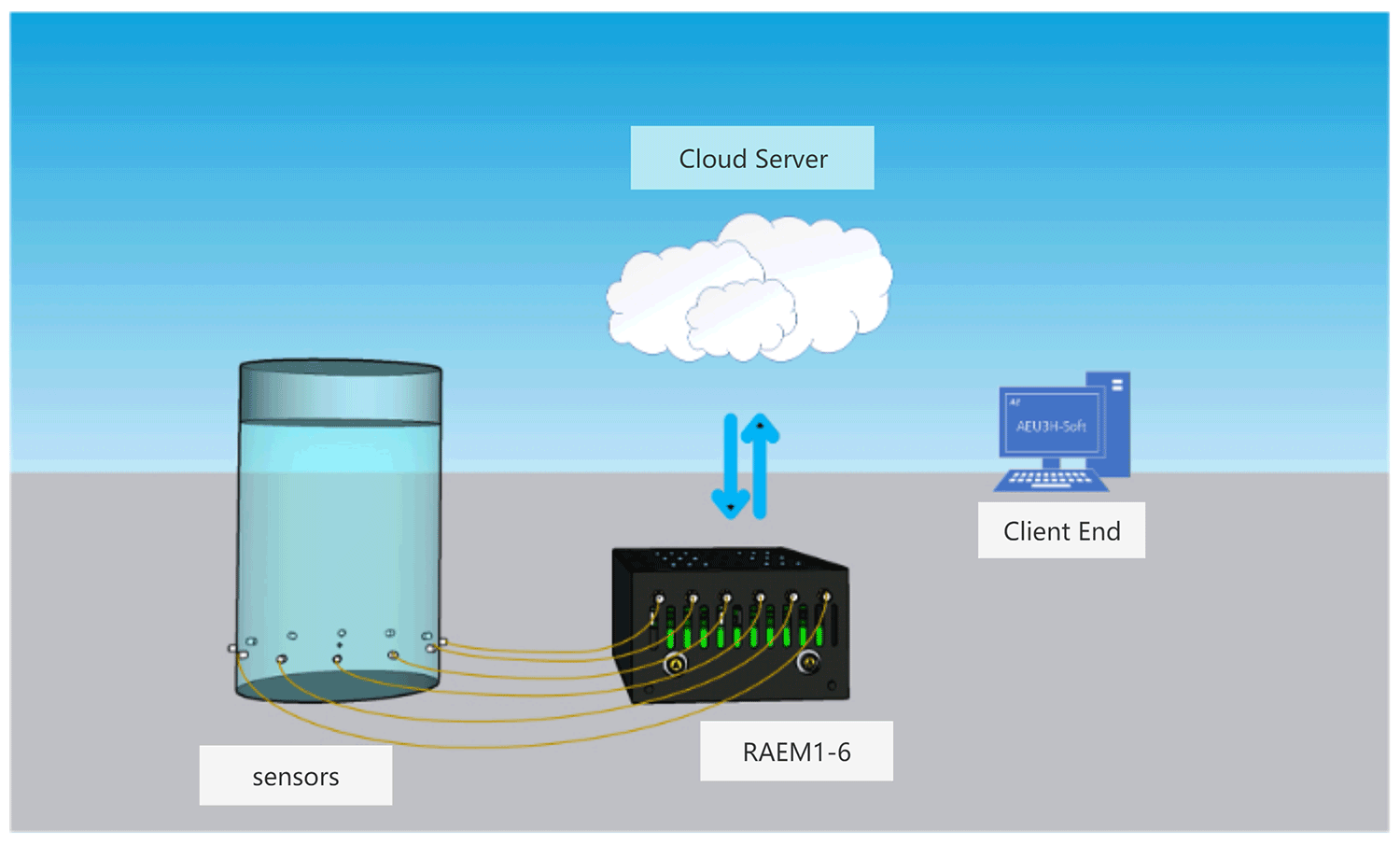

Каналы	Многоканальный, с возможностью каскадирования до 100+ каналов	От 6 каналов, с возможностью каскадирования до 100+ каналов
Датчики акустической эмиссии	GI40/G40 для коррозии днища резервуара; GI150 для трещин корпуса резервуара	GI40/G40 для коррозии днища резервуара; GI150 для трещин корпуса резервуара/сосуда
Частота дискретизации	10М/с, 16 бит	2М/с, 16 бит
Сбор волновых форм	Поддерживать	Поддерживать
Аналоговые фильтры	Фильтры верхних частот: 20 кГц, 100 кГц, 400 кГц Фильтры нижних частот: 100 кГц, 400 кГц, 1200 кГц	Фильтры верхних частот: 30 кГц, 125 кГц Фильтры нижних частот: 80 кГц, 175 кГц
Цифровые фильтры	1КГц-2,5МГц	1 кГц~1,0 МГц
Преимущества	USB3.0 высокоскоростная передача данных, хорошая расширяемость, стабильная производительность, точная функция определения местоположения дефектов. Подходит для регулярного обнаружения.	Основано на операционной системе Linux, стабильная производительность, возможность беспроводной связи, подходит для долгосрочного удаленного автоматического мониторинга.
